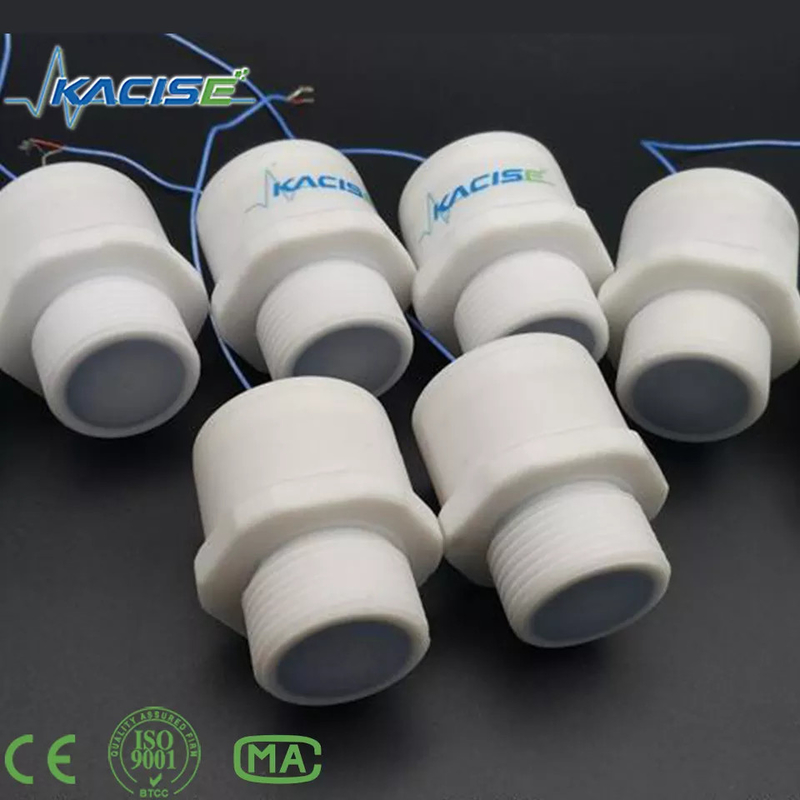

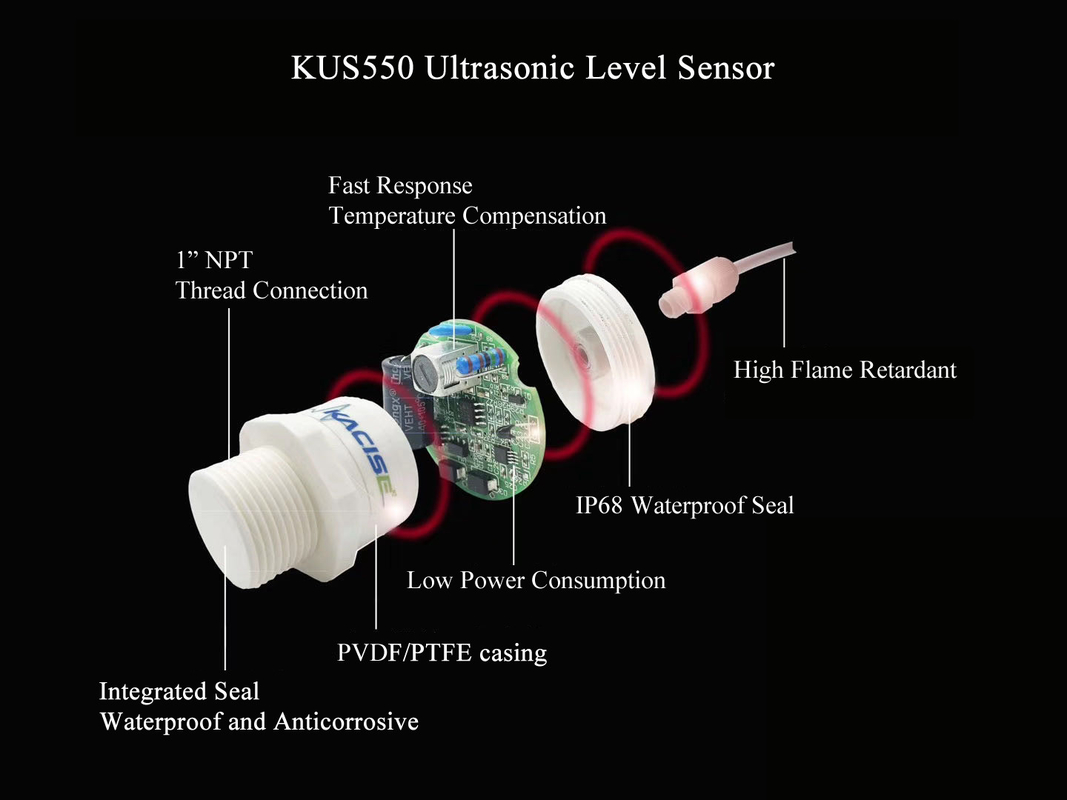

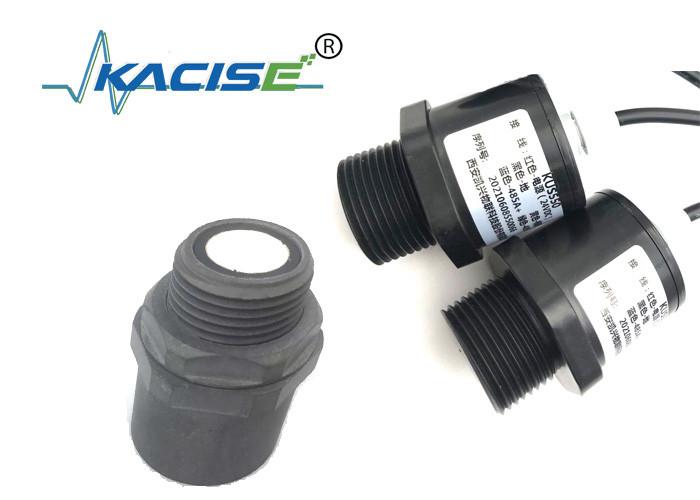

Sensor de distancia ultrasónico KUS550
1. Características del producto:
- Alta sensibilidad.
- Estructura compacta y robusta.
- Alto grado de protección IP68.
- Carcasa resistente a la corrosión, adecuada para medios y aplicaciones corrosivos.
2.Aplicación
- Medición del nivel del tanque
- Medición del nivel del contenedor
- Detección de zona de proximidad
- Detección de personas
- Sensor de alcance del robot
- Navegación autónoma
- Navegación multisensor
- Medición de distancia
- Detección de objetos de largo alcance
- Automatización industrial
3. Descripción del producto
Este sensor proporciona detección y alcance de muy corto a largo alcance, en una carcasa de PVC compacta y robusta, diseñada para cumplir con IP65.
4. Parámetro
(1) Especificaciones generales
| Modelo: KUS550 |
| Rango de medición |
0,25 m ~ 3 m (5 m personalizables) KUS550A
0,15 m-0,6 m (1 m personalizable) KUS550B；
|
| Punto ciego |
La zona muerta del KUS550A es de 0 ... 250 mm (dentro de 250 mm es una zona de trabajo inestable, no se recomienda trabajar en este rango); la zona muerta del KUS550B es de 0-150 mm; |
| Tensión de alimentación |
3,3 ... 30 VCC, ondulación 10 %SS |
| Corriente de trabajo |
≤ 45 mA (velocidad de medición más rápida), consumo de energía típico ≤ 10 mA; |
| Señal de salida |
0-10V. Salida analógica 0-3V 0-5V /4-20mA/NPN/PNP/RS485. |
| Precisión de medición |
≤1 %FS |
| Compensación de temperatura |
Sí |
| Resolución de rango |
0,1 mm; |
(2) Condiciones de trabajo
| Temperatura de trabajo |
-40...85 ℃ (233...358 K) |
| Temperatura de almacenamiento |
-40...85 ℃ (233...358 K) |
(3)Otras instrucciones
| Conexión eléctrica |
Cable de 5 hilos (salida analógica), cable de 6 hilos (salida de interruptor). |
| Clase de protección |
IP68 |
| Material de la carcasa |
PVC/PVDF/PTFE/ABS |
5. Dimensiones
6. Cableado
7. Descripción de las funciones de los sensores
(1)Ajuste de la salida analógica.
La salida analógica se puede programar como el usuario quiera. Como trabajar en la salida del interruptor o en la salida del liner, todos los parámetros se pueden configurar mediante la interfaz RS485.
Hay 8 tipos de funciones de salida que se pueden programar.
Toda la rutina de configuración de la siguiente manera,
Paso 1 establece una distancia puntiaguda por el RS485,
Paso 2: establezca otra distancia puntiaguda mediante el RS485.
Paso 3 configure el tipo de salida liner o switch y configure las opciones de salida relacionadas
Paso 4 reinicie el sensor.
- Función de salida de pendiente positiva en modo ventana normalmente abierta y modo revestimiento.
- Función de salida de pendiente negativa en modo ventana normalmente cerrada y modo revestimiento.
- Punto de conmutación único, función normalmente abierta.
- Punto de conmutación único, función normalmente cerrada.
- Punto de conmutación único con función normalmente abierta de intervalo de histéresis.
- Punto de conmutación único con función de intervalo de histéresis normalmente cerrado.
- Detección de presencia de objetos-función de apertura normal.
- Detección de presencia de objeto-función abierta cerrada.
Punto de conmutación, ajuste de la distancia solo después del encendido. El reloj interno puede garantizar que no se pueda cambiar después de 5 minutos después del encendido. Si desea cambiar el punto de conmutación, el usuario solo puede configurar la distancia solicitada después del reinicio de energía.
(2)Para el tipo de salida RS485.
Hay 2 tipos de estilo de trabajo,
Uno para medición automática, el sensor medirá la distancia o el nivel repetidamente, y el UART puede configurar el período de medición. El resultado de la medida se puede recuperar cada vez.
El otro estilo es el modo de ahorro de energía cuando el sensor está inactivo, hasta que el sensor recibe el comando de consulta con código previo. El protocolo de comunicación es Modus-RTU.
Por ejemplo, el resultado de la medida se puede leer accediendo al registro 0x101 mediante el protocolo Modbus.
Para obtener más información, comuníquese con nosotros para obtener la guía de ingeniería de software.
