Corrosión anti impermeable llana ultrasónica del sensor los 30m del tanque de agua de KUS630D
Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: Kacise
Número de modelo: KUS630D
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: Negotiable
Detalles de empaquetado: el 15*15*10cm, 0.5kg
Tiempo de entrega: 5-8 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 100+
Contacto
Descripción detallada del producto

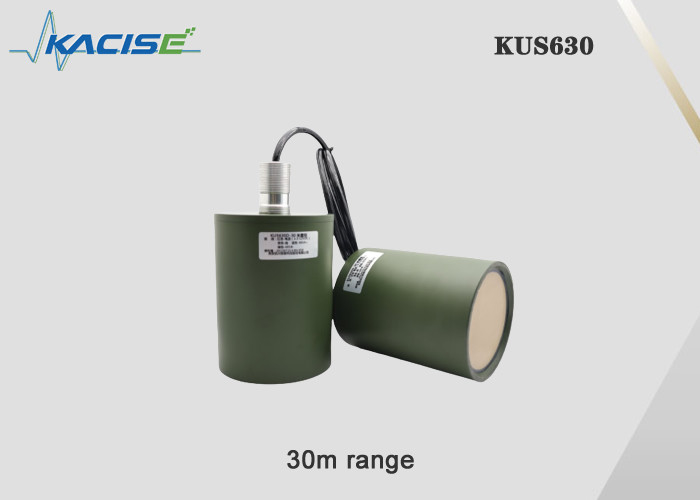

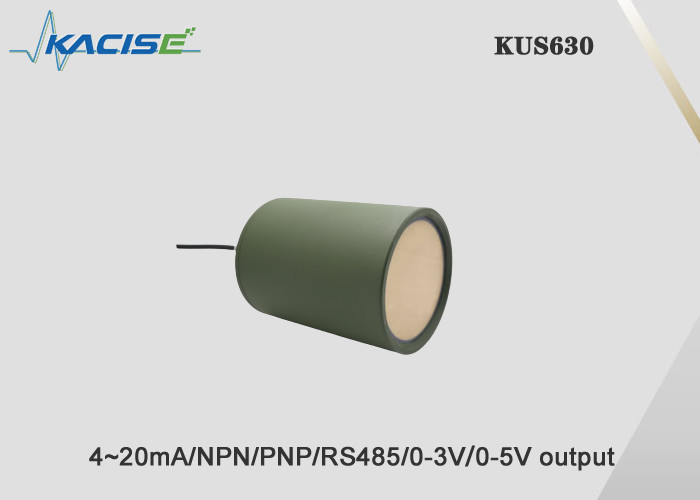

Gama: los 30m Salida: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V
Fuente de alimentación: 3.3-24 V Corriente de trabajo: ≤45mA
Remuneración de temperatura: Temperatura de trabajo: -25… 70℃ (248… 343K)

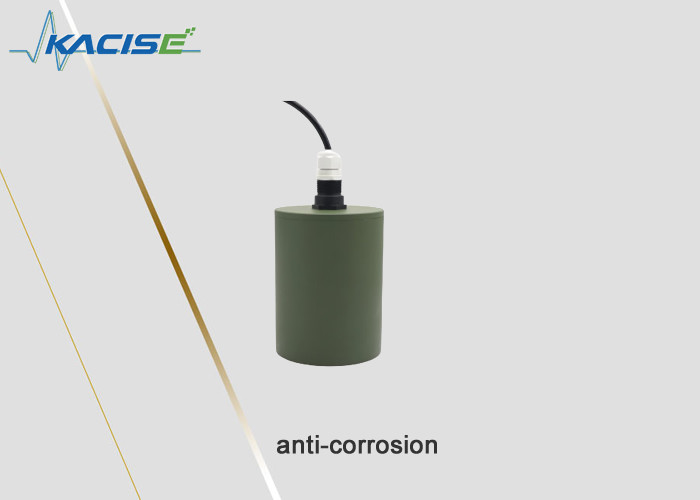

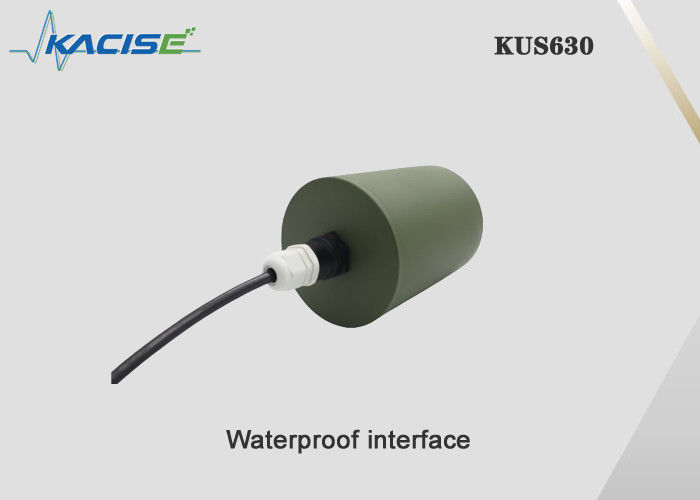

Clase de la protección: IP68 Material de Shell: PVDF
Exactitud de la medida: ≤ el 1%
Alta luz:

Sensor llano ultrasónico del tanque de agua de KUS630D

,

Sensor llano ultrasónico del tanque de agua de la corrosión anti

,

sensor ultrasónico del transductor de los 30m

Metro llano ultrasónico de la serie KUS630



1.Features

  • Algoritmo de filtración sofisticado para excluir medidas falsas
  • Una variedad de selección del algoritmo de las condiciones de trabajo para asegurar exactitud de la medida
  • Protección piezoeléctrica de la seguridad de la oleada
  • Remuneración automática de la velocidad sana y de temperatura
  • Exhibición de la curva del eco, útil para la detección in situ del depuración y de falta
  • Función de la autoinspección, información rica de la autoinspección, conveniente para que usuarios reparen y eliminen errores
  • El ratio de la gama se amplía para evitar que el valor medido exceder la gama y cause el juicio erróneo

descripción 2.Product

Punta de prueba ultrasónica de alta frecuencia, diseñada para una variedad de medidas sólidas y líquidas, con la punta de prueba incorporada de la temperatura.



3. Dimensiones
La unidad en el diagrama es milímetro
Corrosión anti impermeable llana ultrasónica del sensor los 30m del tanque de agua de KUS630D 0



conexiones 4.Electrical y definiciones de la señal

Línea orden Color Definición
1 Rojo El poder es positivo
2 Negro tierra de la vuelta del poder
3 Amarillo Salida analógica, salida del voltaje, salida del interruptor de salida actual
4 Azul RS485 A+ o uart TXD
5 Verde RS485 b o uart RXD



Color del cable Línea orden Describa Observación
rojo 1 accionado cerca Entrada ancha del voltaje 3.3V-30V
negro 2 Tierra
amarillo 3 Salida del interruptor El terminal del interruptor, capacidad de carga 1A 60V, apoya hasta dos salidas del interruptor con lógica independiente, los dos terminales es los dos contactos del interruptor, no distingue entre los polos positivos y negativos, y se puede conectar a voluntad.
Blanco 4 Salida del interruptor
marrón 4 RS485A+
verde 5 RS485B-



descripción 5.Parameter

Modelo: KUS630
Gama de medición

el 1m… los 30m

Punto ciego

0… 1m (la zona de trabajo inestable está dentro de los 0.6m, él no se recomienda trabajar en esta gama); la versión mínima del ángulo muerto de los 0.3m puede ser alcanzada, que necesita ser modificada para requisitos particulares.
Voltaje de fuente 3,3… 24 V DC, ondulación el 10% SS



Trabajo actual

≤ 45 mA (la velocidad más rápida de la medida)

La versión de baja potencia, consumo de energía del sueño es menos que 0.3mA, el envío del consumo de energía es 20mA (menos que 2ms), y la recepción del consumo de energía no es más que 8mA (menos que 150ms)



Señal de salida

1: Salida analógica programable 0-10V.

2: Salida RS485.

3: Salida serial del Uart

salida 4:4-20mA

5: Salida del interruptor

Exactitud de la medida ≤ el 1%
Remuneración de temperatura



condiciones de trabajo

Temperatura de trabajo -25… 70℃ (248… 343K)
Temperatura de almacenamiento -40… 85℃ (233… 358K)



otras instrucciones

Conexión eléctrica cable 5-core (salida analógica), cable de 6 bases (salida del interruptor);
Clase de la protección IP68
Material de Shell PVDF



ocasiones 6.Applicable:
Bocas, los tanques de agua de la fábrica, los tanques, ingeniería municipal, agua del grifo, tratamiento de aguas residuales, conservación e hidroelectricidad del agua, hierro y acero, minas de carbón, electricidad, productos petroquímicos, industria alimentaria urbanos de los ríos y de los lagos, del transporte y.



7. Información el ordenar

KUS Modelo Salida Gama Describa
  630D Arreglo para requisitos particulares de la ayuda
Por encargo
  0-10V Salida análoga 0-10V
0-5V Salida análoga 0-5V
0-3V Salida análoga 0-3V
4-20mA Salida análoga 4-20mA
Interruptor Salida del interruptor
Uart Protocolo serial de la salida MODBUS RTU del Uart
RS485 RS485 protocolo de la salida MODBUS RTU
  XXX milímetro

Mmmeans XXX la distancia máxima de la medida

(default1000mm)

KUS 550 RS485 10000m m



8.Parameters que usted necesita saber
1. El tipo de medio que se medirá (nombre líquido o sólido, específico, agua clara, aguas residuales, fango, gasolina, diesel, tolueno, dióxido de azufre, etc.) si es líquido, si hay vapor, niebla, espuma, ondas, revolvimiento, flotando objetos en la superficie líquida; si es sólido, si hay polvo.
2. La temperatura y la presión del medio.
3. La acción corrosiva del medio. Si se coloca en un tarro, es necesario saber si el material del tarro tiene una guarnición anticorrosión.
4. La gama de la medida es algunos metros y se requiere el punto ciego.
5. ambiente de trabajo: por ejemplo piscinas abiertas, piscinas con las cubiertas, los tanques horizontales, los tanques verticales, los tanques esféricos, si el tanque está en la presión atmosférica, el etc.
6. voltaje de funcionamiento: 24VDC, 220VAC opcional puede ser el poder común modificado para requisitos particulares 12VDC/9VDC.
7. señal de salida: 4~20mA 485/0-3V actual, salida del voltaje 0-5V/salida de la retransmisión.
9. forma del equipo: si necesita tener una exhibición; de una sola pieza o fractura-tipo.



usos 9.More

El metro llano ultrasónico de KUS630D es un metro llano diseñado con el sensor de integración de alcance ultrasónico del principio y la unidad electrónica, que pueden medir con eficacia el nivel de materiales en envases abiertos o cerrados. El sensor adopta el material de PVDF, así que puede ser ampliamente utilizado en diversos campos industriales.
