Lugar de origen:
China (continente)
Nombre de la marca:
Kacise
Certificación:
certificate of explosion-proof, CE
Número de modelo:
KEF-J1

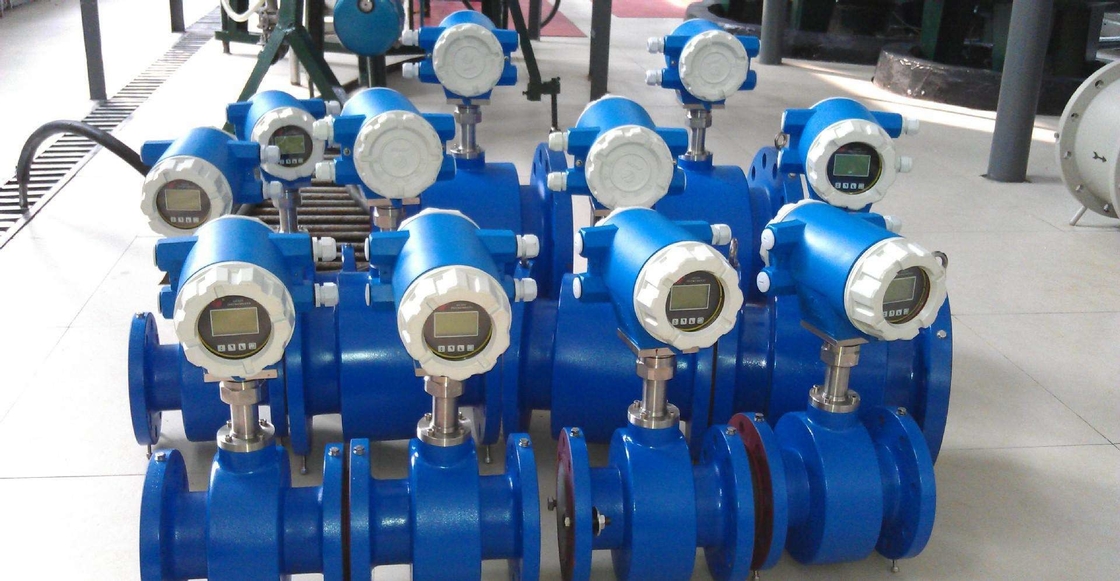

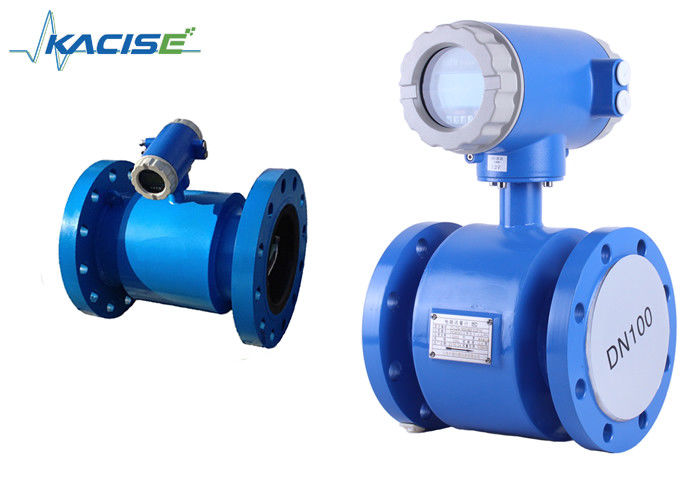

El medidor de flujo electromagnético es un tipo de instrumento de inducción diseñado por la ley de inducción electromagnética de Faraday para medir el flujo de medios conductores en el tubo.Adopta la tecnología de inserción de un solo chip para realizar la excitación digital y emplea CAN local de campo.
El medidor de flujo electromagnético puede realizar la indicación local y la señal de salida de corriente eléctrica de 4-20mA que se puede utilizar para registrar, ajustar y controlar.Los medidores de flujo electromagnéticos se utilizan ampliamente en sectores industriales como la industria química, protección del medio ambiente, metalurgia, farmacéutica, fabricación de papel, suministro y eliminación de agua, etc.
Además de medir el flujo de líquido conductor general, el medidor de flujo electromagnético puede medir el flujo de líquido mixto líquido sólido, líquido y sal de alta viscosidad, ácido fuerte y álcali fuerte.
| Principio de medición | La ley de Faraday |
| Rango de aplicaciones | Fluidos conductores eléctricos |
| Valor medido | |
| Valor medido primario | Velocidad de flujo |
| Valor medido secundario | Flujo de volumen |
| Características | Sensor totalmente soldado sin mantenimiento |
| Versión de brida con tubo de flujo de perforación completa | |
| Nombres de presión estándar y más altos | |
| Gran rango de diámetro de DN15~3000 con revestimientos resistentes aprobados para agua potable | |
| Longitudes de inserción específicas del sector | |
| Construcción modular | El sistema de medición consta de un sensor de flujo y un convertidor de señal. |
| Versión compacta | Con el convertidor 511B: 110~240Vac de potencia |
| Con el convertidor 521B: 18~36V de corriente continua | |
| Con W800L/W800W: energía de batería | |
| Versión remota |
En versión de montaje en pared con convertidor 211B (convertidor de 110 a 240 Vac o 221 B de 18 a 36 V de corriente continua) |
| Con convertidor W800F: energía de batería | |
| Rango de medición | -12... +12m/s /-40... +40 pies/s |
| Condiciones de referencia | Condiciones de flujo similares a las de la norma EN 29104 |
| Medio: agua | |
| Conductividad eléctrica: ≥ 300 μs/cm | |
| Temperatura: +10~+30°C/+50~+80°F |
| Sección de entrada: ≥5DN | |
| Presión de funcionamiento: 1 Bar/14,5 psig | |
| Precisión del medidor de flujo | Norma: 0,5% del tipo |
| Opcional: 0,2% del tipo |
| Temperatura | |
| Temperatura del proceso | Envases de caucho duro: -5°C a +60°C |
| Envases de polipropileno: -5°C a +90°C | |
| En el caso de los vehículos de la categoría M1, el valor de los valores de los valores de los vehículos de la categoría M2 será igual o superior a: | |
| Temperatura ambiente | Tipo estándar (con carcasa de convertidor de aluminio) |
|
-20 ~ + 60 °C (Proteger los aparatos eléctricos contra el autocalentamiento con temperatura ambiente superior a 55°C |
|
| Temperatura de la corriente | -20 ~ 70 °C |
| Presión | |
| En el caso de los vehículos de motor | DN2200 ~ 3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65 ~ 150: PN16 | |
| DN10 ~ 50: PN40 | |
| Otras presiones a petición | |
| Duración de inserción ISO | Opcional para DN15~600 |
| Se aplican las siguientes condiciones:5 | 1 ~ 24 ′′: 150 libras RF |
| Otras presiones a petición | |
| El JIS | DN10~1000/ 2~40 ¢: 10K |
| Otras presiones a petición | |
| Caída de presión | Es insignificante |
| El fluido | |
| Condición física | Líquidos conductores |
| Conductividad eléctrica | ≥ 5 μs/cm |
| Contenido permitido de gas (volumen) | ≤ 5 por ciento |
| Contenido sólido admisible | ≤ 70% |
| Instalación | Tenga cuidado de que el sensor de flujo esté siempre lleno. |
| Para obtener información detallada, véase el capítulo "Precauciones para la instalación". | |
| Dirección del flujo | Adelante y atrás |
| La flecha en el sensor de flujo indica la dirección positiva del flujo | |
| Corriente de entrada | ≥ 5 DN |
| Corriente de salida | ≥ 2 DN |
| Las demás | |
| En el caso de los vehículos de motor | DN25~3000 en PN6~40 |
| Las normas de la ASME | 1 ~ 120 ̊ en 150 lb RF |
| El JIS | 25 ~ 1000 en 10 ~ 20k |
| Diseño de la superficie de la junta | RF |
| Otros tamaños o calificaciones de presión a petición | |
| Código del sufijo modelo | Descripción | ||||||||||
| GXEFM3000 | -1200 | - ¿Qué quieres? | -4 mA | - El corazón. | - En la capital. | - ¿ Qué pasa? | - Teflón 1 | - GR | - D1400 - ¿Qué quieres decir? | - Exd IIC T6 Gb | |
| Diámetro | - ¿Qué quieres decir? | Cuatro dígitos: por ejemplo:0010Se trata de un proyecto de investigación y desarrollo. | |||||||||
| Transmisor | - ¿Qué quieres? | Tipo compacto | |||||||||
| -Rem | Tipo de control remoto | ||||||||||
| - El murciélago. | Tipo de fuente de alimentación de la batería | ||||||||||
| - Proyecto | Tipo de control de proceso | ||||||||||
| Salida de la señal | - No. | No hay salida | |||||||||
| -4 mA | 4 a 20 mA | ||||||||||
| - ¿Qué haces? | Impulso de 1 a 5 kHz | ||||||||||
| - 4 pul | 4 ~ 20mA / 1 ~ 5KHz | ||||||||||
| Comunicación | - No. | No hay comunicación. | |||||||||
| - El corazón. | HART | ||||||||||
| - El Ministerio de Defensa. | Modbus-RTU | ||||||||||
| - Proyecto | Profibus | ||||||||||
| - El GPRS. | Red GPRS | ||||||||||
| - CDMA. - ¿ Qué es eso? | CDMA en línea | ||||||||||
| -WHRT | HART inalámbrico | ||||||||||
| - Otros | orden especial | ||||||||||
| Fuente de alimentación | - El aire acondicionado | El valor de las emisiones de CO2 de las instalaciones de combustión renovable incluidas en el anexo I del Reglamento (CE) n.o 1333/2008 será el valor de las emisiones de CO2 de las instalaciones de combustión renovable incluidas en el anexo II del Reglamento (CE) n.o 1333/2009. 20W nominales |
|||||||||
| - En la capital. | 20 ~ 36VDC 20W nominales | ||||||||||
| - El murciélago. | Fuente de alimentación de la batería | ||||||||||
| - Bat más. | Batería +12Vdc de doble fuente de alimentación | ||||||||||
| Las demás | solicitud especial | ||||||||||
| Material de electorado | - 316L | Acero inoxidable 316L | |||||||||
| - Tiene B | Hastelloy B | ||||||||||
| - ¿Qué es? | El Hastelloy C276 | ||||||||||
| - ¿ Qué pasa? | De acero | ||||||||||
| - Eso es. | Tantal y sus componentes | ||||||||||
| - ¿Qué haces? | de acero | ||||||||||
| - Baños. | Carburo de wolframo | ||||||||||
| Material para el revestimiento | - ¿Qué quieres decir? | Neopreno ((-20-60°C) | |||||||||
| - ¿Qué haces? | Neopreno ((-20-90°C) | ||||||||||
| - Tef uno. | Politetrafluoroetileno ((-30-120°C) | ||||||||||
| -Tef2 es el mejor. | Politetrafluoroetileno ((-20-160°C) | ||||||||||
| - ¿Qué quieres decir? | El poliuretano | ||||||||||
| -FVMQ. -No puedo. | FVMQ | ||||||||||
| - El PFA. | DFA | ||||||||||
| - ETFE | Etileno tetrafluoroetileno | ||||||||||
| Anillo de puesta a tierra | - No. | No hay anillo de tierra | |||||||||
| - GR | Anillo de puesta a tierra | ||||||||||
| - ¿Qué pasa? | Electrodo de puesta a tierra | ||||||||||
| Atributo de conexión de parte húmeda | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 y demás |
|||||||||
| - El hacha. | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX | JX: J1, J2, J3 J1: JIS10K; El número de datos que se pueden utilizar para la identificación de las entidades de crédito. |
||||||||||
| - ¿Qué quieres decir? | Conexión de obleas (disponible para DN2).5(DN6) Material del cuerpo: acero inoxidable | ||||||||||
| - ¿Qué quieres decir? | Tri-clampada para el tipo sanitario (material de la carrocería: acero inoxidable) | ||||||||||
| Calidad a prueba de explosiones | - Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
| - No. | No necesito. | ||||||||||
