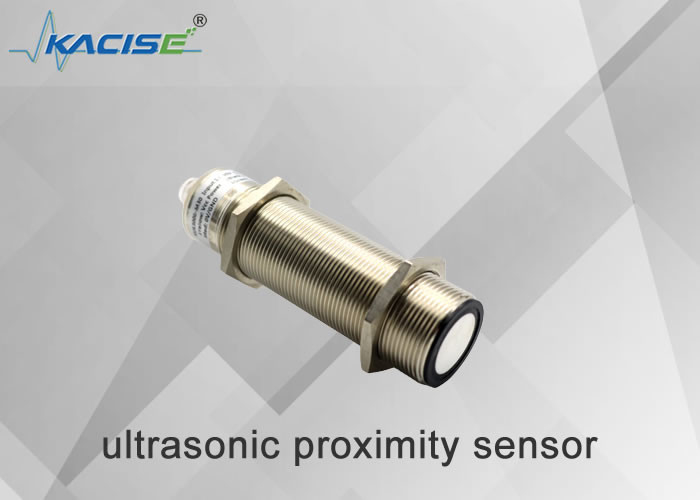

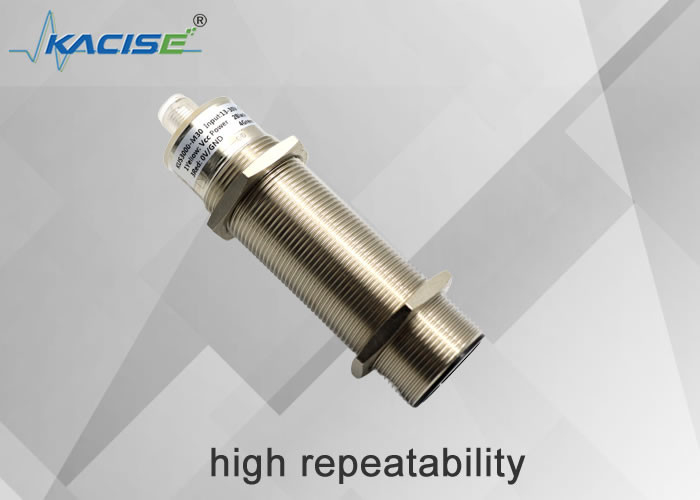

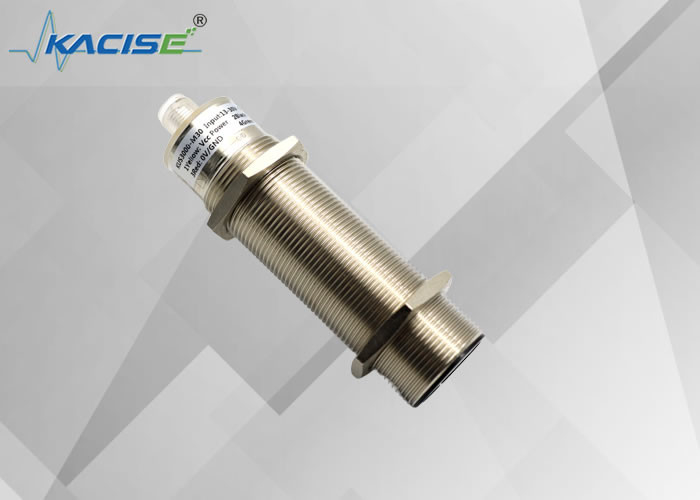

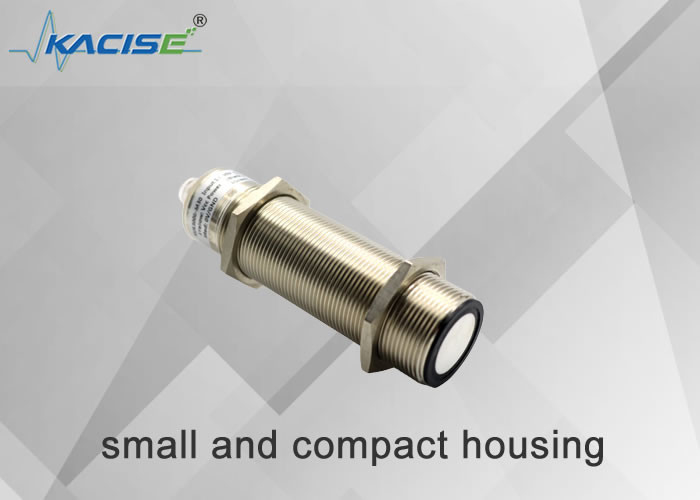

Sensor de distancia ultrasónico pequeño y de alta precisión KUS3000 M30

Sensor ultrasónico del transductor KUS3000

Sensor ultrasónico del transductor para la distancia

Sensor de proximidad del nivel KUS3000

Lugar de origen:

China

Nombre de la marca:

Kacise

Certificación:

Número de modelo:

KUS3000 M30-Tipo 1

Documento:

KUS3000 Ultrasonic Level Me....1.pdf

Contacta con nosotros

Solicitar una cita

Detalles del producto

Rango de acción:

2 metros

Clase de protección:

Protección IP65

El material:

El cobre niquelado soporta la personalización

Punto ciego:

200 mm

Ángulo de la mitad de potencia:

10°

Temperatura:

-25~70℃

Precisión:

≤ el 1%

Resolución:

0.1 mm

Resaltar:

Sensor ultrasónico del transductor KUS3000

Sensor ultrasónico del transductor para la distancia

Sensor de proximidad del nivel KUS3000

Condiciones de pago y envío

Cantidad de orden mínima

Precio

Negociable

Detalles de empaquetado

el 15*20*15cm, 0.3kg

Tiempo de entrega

5 a 8 días hábiles

Condiciones de pago

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacidad de la fuente

100+

Productos relacionados

Sensor de distancia submarino KUS-W80 de 200 kHz Transductor de frecuencia y corriente baja sin carga para la medición de distancia submarina

Obtenga el mejor precio

KUS-W50 Sensor de distancia submarino Protección de polaridad inversa y área ciega de 0,6 m para monitoreo submarino sin fisuras

Obtenga el mejor precio

Sensor de comunicaciones submarinas por ultrasonido KWD200

Obtenga el mejor precio

Sonar de escaneo de 360 grados de alta precisión KWD400 Consumo de energía ≤ 12 W

Obtenga el mejor precio

Contacta con nosotros

86--17719566736

Contacta ahora

Descripción del producto

Sensor de distancia ultrasónico pequeño y de alta precisión KUS3000 M30

Sensor de distancia ultrasónico pequeño y de alta precisión KUS3000 M30 0

1. La estructura dimensional

La unidad es mm.
Sensor de distancia ultrasónico pequeño y de alta precisión KUS3000 M30 1

2Interfaz eléctrica

Nota: Este producto tiene dos especificaciones de cable, y las instrucciones de cableado de las dos especificaciones son las siguientes:

Cables de tipo A		Cables de tipo B
Pín 1	Marrón	Pín 1	Amarillo
Pín 2	Blanco	Pín 2	Negro
Pín3	El azul	Pín3	El rojo
Pín 4	Negro	Pín 4	El verde

La mezcla de cables predeterminada se basa en las especificaciones recibidas por el cliente

3.T.Parámetro ecnológico

M30-tipo 1
Rango de acción	200... 2000 mm
Rango de intervalo ajustable	200... 2000 mm
Punto ciego	0... 200 mm
Tiempo de respuesta	aproximadamente 10 ms

Luz de indicación

Luz LED azul

La luz azul parpadea para indicar que se puede realizar la calibración. La luz azul y otras constantes indican que la alimentación del sensor es normal.La luz azul parpadeará dentro de 5 minutos después de encender la energíaDespués de 5 minutos, la luz azul siempre está encendida para indicar que el sensor no puede recibir el comando Calibración. .

Luces de luz LED

Durante la etapa de calibración, la luz amarilla parpadea para indicar que el estado de calibración actual está bloqueado,y se puede cambiar al siguiente estado de calibración.

Luz LED roja

En el estado normal de funcionamiento, la luz roja no está encendida y la luz roja está encendida para indicar que hay un fallo.

Durante el proceso de calibración, la luz roja intermitente indica que el sensor bloquea la pérdida de eco actual o el estado de infinito, y el usuario puede cambiar al siguiente estado de calibración.

Parámetros eléctricos

Tensión de alimentación	13... 30 V DC, se pueden personalizar los requisitos especiales de voltaje amplio
Corriente sin carga I0	≤ 45 mA

Modelos espectros de la IOT

Tensión de alimentación	3.3-12 DC, onda 10 por ciento SS
Consumo de energía I0	≤ 15 mA, modo de reposo≤1 mA, despertador en serie,

Producción

Tipo de salida	1 Pueden calibrarse las salidas del interruptor PNP normalmente abiertas y cerradas durante mucho tiempo 2 Salida del interruptor Salida NPN normalmente abierta y largamente cerrada programable 3 Salida de voltaje analógico programable de 0 a 10 V. 4 Salida analógica 4-20mA programable 5 salida RS485 E4 programable.
Sobrecorriente	200 mA, Protección contra polaridad inversa, protección contra cortocircuito
Configuración predeterminada	M18 Punto de cambio A1: 150 mm Punto de cambio A2: 1000 mm M30 Tipo 1 punto de cambio A1 200 mm punto de cambio A2: 2000 mm M30 punto de cambio tipo 2 A1 300 mm punto de cambio A2: 4000 mm M30 punto de cambio tipo 3 A1 500 mm punto de cambio A2: 6000 mm
Baja de tensión de salida	≤ 2,5 V
Repetibilidad	≤ 1 por ciento
Nivel de encendido y apagado f	≤ 13 Hz Alta frecuencia puede ser personalizada
Amplitud característica de la histeresis por defecto	5% del valor establecido, los requisitos especiales pueden ser personalizados
Rango de compensación de la temperatura	-40 °C a 85 °C

Requisitos de temperatura

Temperatura de trabajo	-25...70°C ((248...343K)
Temperatura de almacenamiento	-40...85°C ((233...358K)

Descripción de las piezas mecánicas

La máquina es igual.	Conector V1 ((M12×1), de 4 pines
Clase de protección	IP65 Otros pueden ser personalizados
Material de las cáscaras	Cobre niquelado, otros pueden ser personalizados

Nota: Cuando el producto M18 y el producto M30 tienen una salida analógica de 4-20mA, el método de conexión del medidor es diferente al del producto 550,600.Dado que el terminal de salida de los productos M18 y M30 es alimentado por VDD, como se muestra en la figura 1, el contador debe conectarse al puerto de alimentación. Entre el terminal de salida y el terminal de salida, el diagrama de instrucciones de conexión se muestra en la figura 2:

Sensor de distancia ultrasónico pequeño y de alta precisión KUS3000 M30 2
Figura 1 Diagrama del circuito de alimentación de salida

Sensor de distancia ultrasónico pequeño y de alta precisión KUS3000 M30 3

Figura 2 Diagrama esquemático del método de conexión
