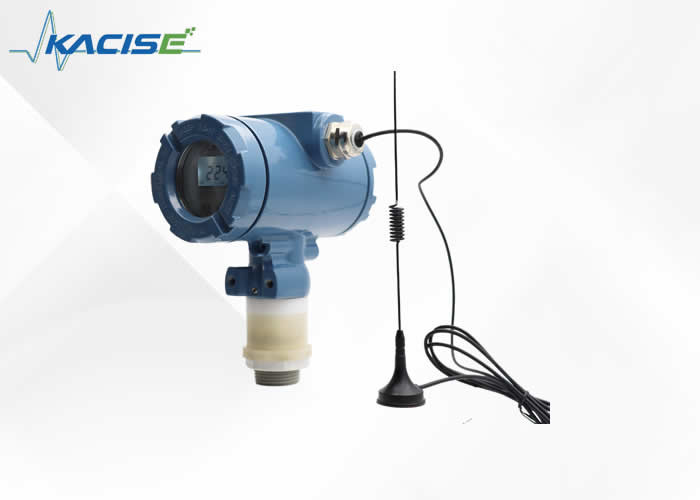

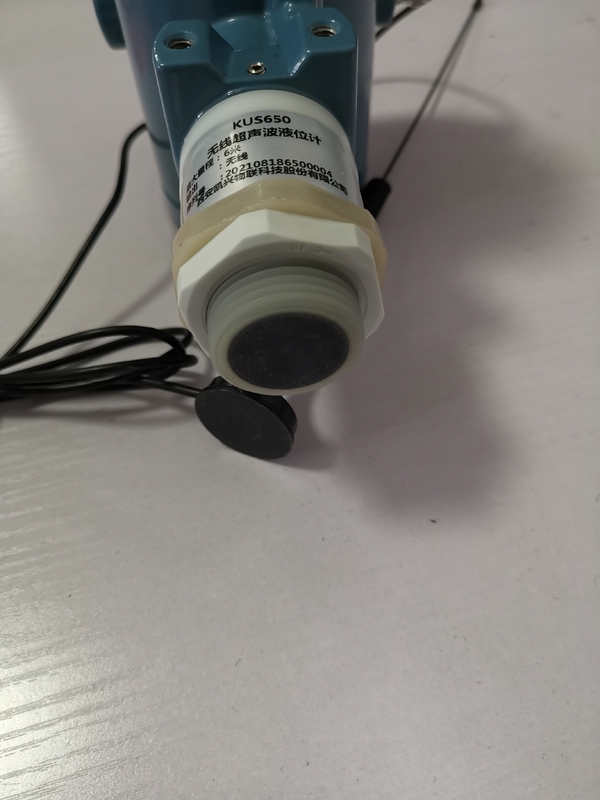

Sensor ultrasónico de nivel del tanque KUS650
Área de aplicación
La serie KUS650 se utiliza para indicar y controlar los cambios del valor de presión/nivel del agua en el sitio de instalación.y subir los datos en tiempo real a la plataforma de gestión centralizada a través del módulo de transmisión inalámbrica incorporado, que es conveniente para los usuarios para gestionar de forma inteligente y centralizada.
• Sistema de agua de incendios
• Suministro de agua de la ciudad
• Tratamiento de aguas residuales
• Calentamiento a larga distancia
• Industria alimentaria
• Química, energía
ajustes de parámetros
1 Configuración de la hora de envío
Código de operación: 2121 unidades (minutos)
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "2121";Presione la tecla "M" para confirmar, Mostrar "S_TIM", pulsar la tecla "M", mostrar "00000" (último valor de ajuste) y establecer el valor (rango 1) mediante la tecla "arriba" (tecla izquierda de datos) y la tecla "abajo" (tecla de aumento de datos) 09999),Presione la tecla "M" para confirmar y guardar después de completar el ajuste.
2 Configuración del intervalo de tiempo de recogida
Código de operación: 2122 unidades (segundos)
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "2122";Presione la tecla "M" para confirmar, Mostrar "S_FrE", pulsar la tecla "M", mostrar "00000" (último valor de ajuste), establecer el valor (rango 1 ′′ 09999) con las teclas "arriba" y "abajo", pulsar "M" después de que se haya completado el ajuste Presione para confirmar y guardar.Configuración del intervalo de tiempo.
3 Configuración del método de carga de datos
Código de operación: 2124
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "2124";Presione la tecla "M" para confirmar, Mostrar "S.MOdE", pulsar la tecla "M", mostrar "último valor establecido", establecido por las teclas "Arriba" y "Abajo", pulsar la tecla "M" para confirmar y guardar después de que se haya completado el ajuste.
4 Configuración del intervalo de tiempo de la alarma
Código de operación: 2125 unidades (minutos)
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "2125";Presione la tecla "M" para confirmar, Mostrar "S_ErT", pulsar la tecla "M", mostrar "00000" (último valor de configuración), establecer el valor (rango 1 ¢ 09999) por las teclas "arriba" y "abajo", pulsar "M" después de que se haya completado el ajuste Presione para confirmar y guardar.
5 Ajuste del límite superior de la alarma de nivel de líquido/nivel de material
Código de operación: 2311
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "2311";Presione la tecla "M" para confirmar, mostrar "Ad1H", pulsar la tecla "M" para establecer el valor máximo de la alarma, establecer el valor a través de las teclas "arriba" y "abajo", la diferencia de retorno del límite máximo de la alarma "Ad1F",el límite superior de retraso de la alarma "Ad1d";, todos los ajustes Después de completar, presione la tecla "M" para confirmar y guardar.
6 Ajuste del límite inferior de nivel de líquido/alarma de nivel
Código de operación: 2312
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "2312";Presione la tecla "M" para confirmar, mostrar "Ad2H", pulsar la tecla "M" para establecer el valor máximo de la alarma, establecer el valor a través de las teclas "arriba" y "abajo", la diferencia de retorno del límite máximo de la alarma "Ad2F",el límite superior de retraso de la alarma "Ad2d";, todos los ajustes Después de completar, presione la tecla "M" para confirmar y guardar.
7 Instrumento cero
Código de operación: 1000
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "1000";Presione la tecla "M" para confirmar, Muestre "bd_0" y presione las teclas "arriba y abajo" para seleccionar "NO (salida sin calibración) o SÍ (calibración cero)".
8 metros de corte cero
Código de operación: 1511
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "1511";Presione la tecla "M" para confirmar, Muestra "CUTO", pulse la tecla "M", muestre "00000" (último valor de configuración), establezca el valor (rango 1 ′′ 29999) con las teclas "arriba" y "abajo", pulse "M" después de que se haya completado el ajuste Presione para confirmar y guardar.
9 Ajuste de desplazamiento del medidor
Código de operación: 1510
En el estado de medición, presione la tecla "M" para mostrar "-COd-"; presione la tecla "M" para confirmar, muestre "00000", los números parpadean, presione las teclas "arriba y abajo" para ajustar a "1510";Presione la tecla "M" para confirmar, Muestra "OFSET", presione la tecla "M", muestre "00000" (el último valor establecido), establezca el valor (rango -1999929999) con las teclas "arriba" y "abajo", presione "M" después del ajuste "Técnica para confirmar y guardar.
Parámetros
| Entra. |
| Variable medida Líquido |
nivel, nivel del material
|
| Término máximo de medición |
1.2-30m (puede ser personalizado según la demanda)
|
| Producción |
| Precisión completa |
± 0,15% FS/ 0,15°C |
| Compensación de la temperatura |
-10°C ≈ 70°C |
| Efectos de las vibraciones |
< ± 0,05%/g, 500 Hz en todas las direcciones (según la CEI 68-2-64) |
forma de comunicación
1 Comunicación MODBUS
Hay dos tipos de protocolo MODBUS: MODBUS-RTU (comúnmente utilizado en China)
Modbus-ASCII y el código de código
El protocolo de comunicación de este instrumento cumple con el protocolo de comunicación MODBUS-RTU
Suponiendo que los parámetros del instrumento son: La dirección del instrumento está fijada en 1; la velocidad de transmisión de comunicación es 9600; el dígito de verificación no es válido; el punto decimal es 0; la unidad es KPa;
2 Comunicación inalámbrica (NB-IoT/4G/LoRa)
De acuerdo con las diferentes necesidades de los usuarios, la comunicación inalámbrica tiene diferentes métodos de transmisión y contenidos de protocolo.
Instalación y mantenimiento
1 Instalación
1) El medidor debe instalarse en un plano horizontal vertical.
2) Preste atención a la compatibilidad del rango cuando se utilice con otros instrumentos.
3) Antes de instalar el medidor digital en el equipo, compruebe primero si la cabeza del medidor está limpia.
2 Mantenimiento
1) El instrumento es un instrumento de alta precisión y debe colocarse en un lugar con circulación de aire, fácil de observar, fácil de mantener y operar.
2) Aunque el sensor digital puede exceder el rango durante el uso, el uso a largo plazo afectará a la precisión de la medición y puede dañar el medidor.Se recomienda que el usuario utilice el medidor de acuerdo con el rango.
3) Cuando la pantalla LCD del medidor digital inalámbrico muestre el voltaje de la batería en blanco, reemplace la batería para garantizar el funcionamiento normal de la medición.
Nota: La batería recargable se puede cargar, y el tiempo de carga es de 3 ~ 4 horas.
