1.Principio

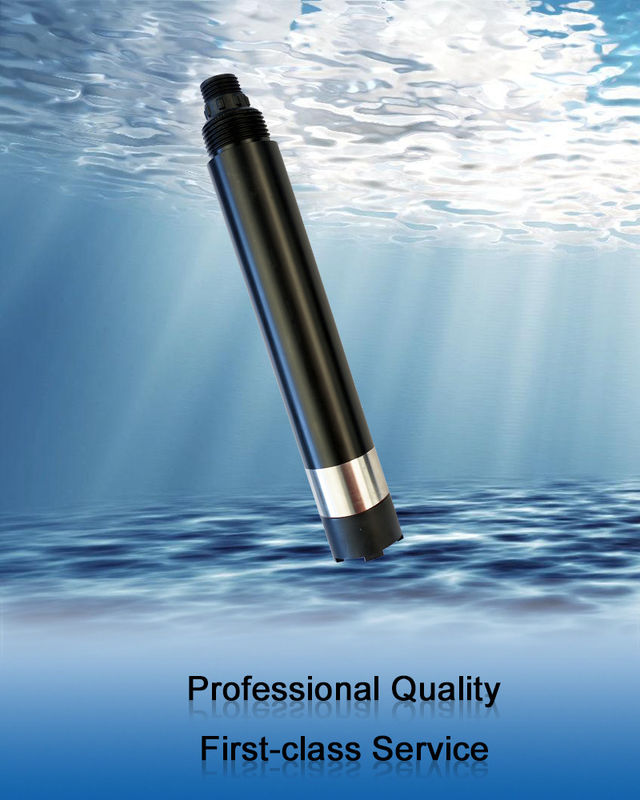

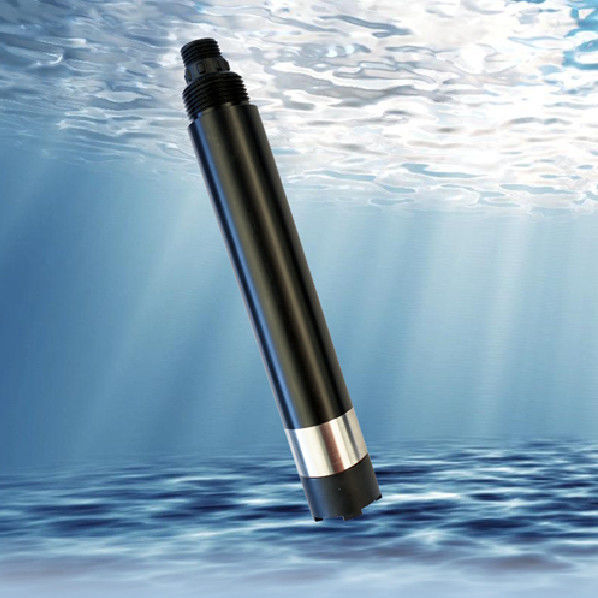

El sensor de oxígeno disuelto de fluorescencia integrado en línea KFDO310 está diseñado y fabricado sobre la base del principio de extinción de la fluorescencia excitada de sustancias específicas en física.La luz azul del diodo emisor de luz ilumina el material fluorescente en la superficie interna de la tapa fluorescenteEl material fluorescente en la superficie interna se excita y emite luz roja.y comparándolo con el valor de calibración interna, se puede calcular la concentración de la molécula de oxígeno, y el valor final se puede obtener mediante compensación automática de temperatura.
2. Características
Sin electrolitos, sin polarización
No hay necesidad de consumir oxígeno, no se ve afectado por la velocidad de flujo
Sensor de temperatura incorporado, compensación automática de la temperatura
Libre de sustancias químicas como los sulfuros
Pequeña deriva, respuesta rápida, medición más precisa
Libre de mantenimiento, larga vida útil, menor coste de uso
Las tapas fluorescentes son fáciles de reemplazar
Interfaz RS-485, protocolo Modbus-RTU
3Especificaciones técnicas
| Número de modelo |
Los requisitos de seguridad de los equipos de ensayo se aplicarán a los equipos de ensayo. |
| Principio de medición |
fluorescencia |
| Rango de acción |
0ー20 mg/l (0ー200% de saturación, a 25 °C) |
| Resolución |
00,01 mg/l, 0,1 °C |
| Precisión |
± 2% de las f.s. , ± 0,5 °C |
| Compensación de la temperatura |
Compensación automática de la temperatura (PT1000) |
| Modo de salida |
Bus RS-485, protocolo Modbus-RTU |
| Condiciones de trabajo |
0ー45 °C, < 0,2 mpa |
| Temperatura de almacenamiento |
- 5 ~ 65 °C |
| Modo de instalación |
Instalación de inmersión |
| Duración del cable |
5 metros, otra longitud puede ser personalizada |
| Consumo de energía |
< 0,05 W |
| Fuente de alimentación |
La velocidad de la corriente de corriente será igual o superior a la de la corriente de corriente de corriente. |
| Nivel de protección |
Protección IP68 |
| Calibración |
Calibración en dos puntos |
| Vida útil de las tapas fluorescentes |
Uso garantizado durante un año (con uso normal) |
| Materiales para carcasas de sensores |
Polvo y acero inoxidable 316L |
4. Dibujo dimensional
5Instalación y conexión eléctrica
Instalaciones
La parte de detección de temperatura debe sumergirse debajo de la superficie del líquido para evitar colisiones con la superficie de la cabeza de la película.
Consejos
¿Qué es el oxígeno disuelto?
El oxígeno disuelto se refiere al nivel de oxígeno libre y no compuesto presente en agua u otros líquidos.Es un parámetro importante en la evaluación de la calidad del agua debido a su influencia en los organismos que viven dentro de una masa de agua.En la limnología (el estudio de los lagos), el oxígeno disuelto es un factor esencial, sólo superado por el agua misma 1.Un nivel demasiado alto o demasiado bajo de oxígeno disuelto puede dañar la vida acuática y afectar la calidad del agua.
El oxígeno no compuesto, o oxígeno libre (O2), es el oxígeno que no está unido a ningún otro elemento.La molécula de oxígeno unida en el agua (H2O) está en un compuesto y no cuenta para los niveles de oxígeno disueltoUno puede imaginar que las moléculas libres de oxígeno se disuelven en el agua de la misma manera que la sal o el azúcar cuando se agita 2.
