Sensor de calidad del agua monitoreo en línea sensor de PH transmisor de PH KWS750 Salida de señal: RS-485 (protocolo Modbus/RTU)
1. Introductorio
Se utilizaron un electrodo de vidrio de iones de hidrógeno y un electrodo de referencia para formar una celda galvánica. En el proceso de intercambio iónico entre los iones de hidrógeno en la película de vidrio y la solución medida, la concentración de iones de hidrógeno en la solución se detectó midiendo la diferencia de potencial entre los electrodos, para medir el valor de PH del líquido medido.
El sensor de PH, comúnmente conocido como sonda de PH, está compuesto por un electrodo de vidrio y un electrodo de referencia. El electrodo de vidrio consta de una varilla de soporte de vidrio, una película de vidrio, una solución de referencia interna, un electrodo de referencia interno, una tapa de electrodo y un cable. El electrodo de referencia tiene un potencial de electrodo conocido y constante, y comúnmente se utilizan electrodos de calomelanos o de plata/cloruro de plata. Debido a que el valor de PH está relacionado con la temperatura, generalmente es necesario agregar un electrodo de temperatura para compensar la temperatura para formar un electrodo compuesto tripolar.
Utilizado para el monitoreo de la calidad ambiental del agua, soluciones ácidas/álcalis/salinas, procesos de reacción química y procesos de producción industrial, puede cumplir con los requisitos de medición de pH en línea para la mayoría de las aplicaciones industriales.
2. Especificaciones técnicas
| Modelo |
KWS750 |
| Rango de medición |
0~14pH |
| Resolución |
0,01 pH |
| Exactitud |
±0,1 pH |
| Temperatura de trabajo |
0~65℃ |
| Presión de trabajo |
<0,2 MPa |
| Compensación de temperatura |
Compensación automática de temperatura (NTC) |
| Fuente de alimentación |
12~24 VCC ±10% |
| Salida de señal |
RS-485 (Modbus/RTU) |
| Material mojado |
POM |
| Método de montaje |
Montaje por inmersión, rosca 3/4 NPT |
| Longitud del cable |
5 metros, se pueden personalizar otras longitudes |
| Calibración |
Calibración de dos puntos |
| Consumo de energía |
<0,3W@12V |
| Grado de protección |
IP68 |
3. Dibujo dimensional
Nota: El conector del sensor es una cabeza macho de junta impermeable con núcleo M16-5.
4. Instalación y Conexión Eléctrica
4.1 Instalación
Nota: El sensor no debe instalarse boca abajo ni horizontalmente cuando esté instalado, al menos en un ángulo de 15 grados o más.
4.2 Conexión eléctrica
- Línea roja - cable de alimentación (12 ~ 24V)
- Línea negra - tierra (GND)
- Línea azul - 485A
- línea blanca - 485B
- cable desnudo - cable blindado
Una vez completado el cableado, se debe verificar cuidadosamente para evitar conexiones incorrectas antes de encenderlo.
Especificación del cable: Teniendo en cuenta que el cable está sumergido en agua (incluida el agua de mar) durante mucho tiempo o expuesto al aire, el cable tiene cierta resistencia a la corrosión. El diámetro exterior del cable es de Φ6 mm y todas las interfaces son impermeables.
5. Mantenimiento
5.1 Uso y Mantenimiento
Al medir el sensor de pH, se debe limpiar en agua destilada (o agua desionizada) y se debe usar papel de filtro para absorber la humedad y evitar que se introduzcan impurezas en el líquido que se va a probar. Se debe insertar 1/3 del sensor en la solución a probar.

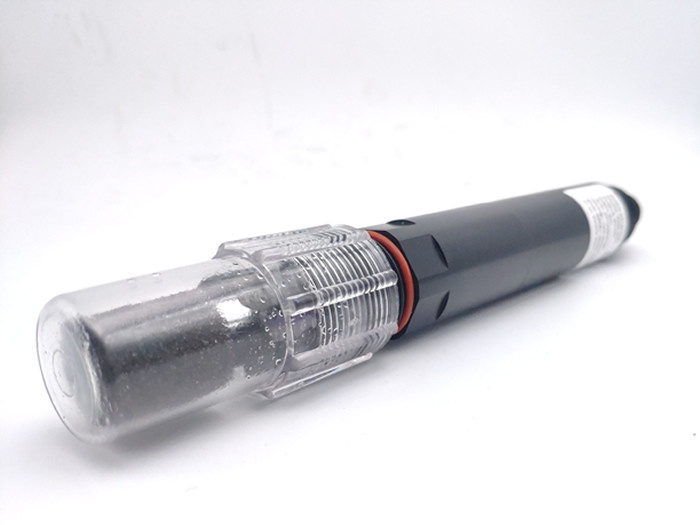

El sensor debe lavarse cuando no esté en uso, insertarse en una funda protectora con una solución de cloruro de potasio de 3,5 mol/L o insertarse el sensor en un recipiente con una solución de cloruro de potasio de 3,5 mol/L.
Compruebe si el terminal está seco. Si está manchado, límpielo con alcohol absoluto y séquelo. Evite la inmersión prolongada en agua destilada o solución de proteínas y evite el contacto con grasa de silicona. Con un sensor más largo, su película de vidrio puede volverse translúcida o con depósitos, que pueden lavarse con ácido clorhídrico diluido y enjuagarse con agua. El sensor se utiliza durante mucho tiempo. Cuando ocurre un error de medición, se debe calibrar con el medidor para su calibración.
Cuando la calibración y la medición no se pueden realizar mientras el sensor se mantiene y se mantiene de la manera anterior, el sensor ha fallado. Por favor reemplace el sensor.
Tabla de referencia de pH del tampón estándar
| Temperatura (℃) |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
| 0 |
4.00 |
4.00 |
6,98 |
7.12 |
9.46 |
10.32 |
| 5 |
4.00 |
4.00 |
6,95 |
7.09 |
9.39 |
10.25 |
| 10 |
4.00 |
4.00 |
6.92 |
7.06 |
9.33 |
10.18 |
| 15 |
4.00 |
4.00 |
6.90 |
7.04 |
9.28 |
10.12 |
| 20 |
4.00 |
4.00 |
6,88 |
7.02 |
9.23 |
10.06 |
| 25 |
4.00 |
4.01 |
6.86 |
7.00 |
9.18 |
10.01 |
| 30 |
4.01 |
4.02 |
6,85 |
6,99 |
9.14 |
9,97 |
| 35 |
4.02 |
4.02 |
6.84 |
6,98 |
9.17 |
9,93 |
| 40 |
4.03 |
4.04 |
6.84 |
6,97 |
9.07 |
9,89 |
| 45 |
4.04 |
4.05 |
6.83 |
6,97 |
9.04 |
9,86 |
| 50 |
4.06 |
4.06 |
6.83 |
6,97 |
9.02 |
9,83 |
La lectura real y el estándar del instrumento a veces tienen un error de ±1 palabra.
5.2 Calibración
Nota: El sensor ha sido calibrado antes de salir de fábrica. Si no se excede el error de medición, no se debe calibrar arbitrariamente.
a) Calibración cero
Use 250 ml de agua destilada en una probeta medidora, vierta en un vaso de precipitados, agregue un paquete de polvo de calibración con pH=6,86, revuelva uniformemente con una varilla de vidrio hasta que el polvo se disuelva por completo, configure la solución con pH=6,86, coloque el sensor en la solución, espere de 3 a 5 minutos, después de que el valor esté estable, vea si el valor mostrado es 6,86. De lo contrario, deberá realizar una calibración a cero. Consulte el apéndice para obtener instrucciones de calibración.
b) Calibración de pendiente
Para solución ácida: Tome 250 ml de agua destilada en una probeta medidora, vierta en un vaso de precipitados, agregue un paquete de polvo de calibración con pH=4,00, revuelva uniformemente con una varilla de vidrio hasta que el polvo se disuelva por completo y configure la solución a pH=4,00; En la solución, espere de 3 a 5 minutos. Una vez que el valor se estabilice, vea si el valor es 4,00. De lo contrario, se requiere la calibración de la pendiente. Consulte el apéndice para obtener instrucciones de calibración.
Para solución alcalina: Tome 250 ml de agua destilada en una probeta medidora, vierta en un vaso de precipitados, agregue un paquete de polvo de calibración con pH=9,18, revuelva uniformemente con una varilla de vidrio hasta que el polvo se disuelva por completo y configure la solución a pH=9,18; En la solución, espere de 3 a 5 minutos. Después de que el valor se estabilice, verifique si la pantalla es 9.18. De lo contrario, se requiere la calibración de la pendiente. Consulte el apéndice para obtener instrucciones de calibración.
6. Calidad y Servicio
6.1 Garantía de Calidad
- El departamento de inspección de calidad cuenta con procedimientos de inspección estandarizados, equipos y medios de prueba avanzados y perfectos, y estrictamente de acuerdo con las regulaciones, para realizar pruebas de envejecimiento y pruebas de estabilidad de 72 horas en el producto, y no permitir que un producto no calificado salga de la fábrica.
- El receptor devuelve directamente el lote de producto con una tasa de falla del 2% y todos los costos incurridos corren a cargo del proveedor. La norma de referencia hace referencia a la descripción del producto proporcionada por el proveedor.
- Garantizar la cantidad de mercancías y la rapidez de envío.
6.2 Accesorios y Repuestos
Este producto incluye:
- 1 sensor
- Polvo de calibración 3 paquetes
- 1 copia del manual
- 1 certificado
6.3 Compromiso de Servicio Postventa
La empresa brinda servicio postventa local dentro de un año a partir de la fecha de venta, pero no incluye los daños causados por un uso inadecuado. Si se requiere reparación o ajuste, devuélvalo, pero el costo de envío debe ser engreído. Dañado en el camino, la empresa reparará el daño del instrumento de forma gratuita.
Fotografía
