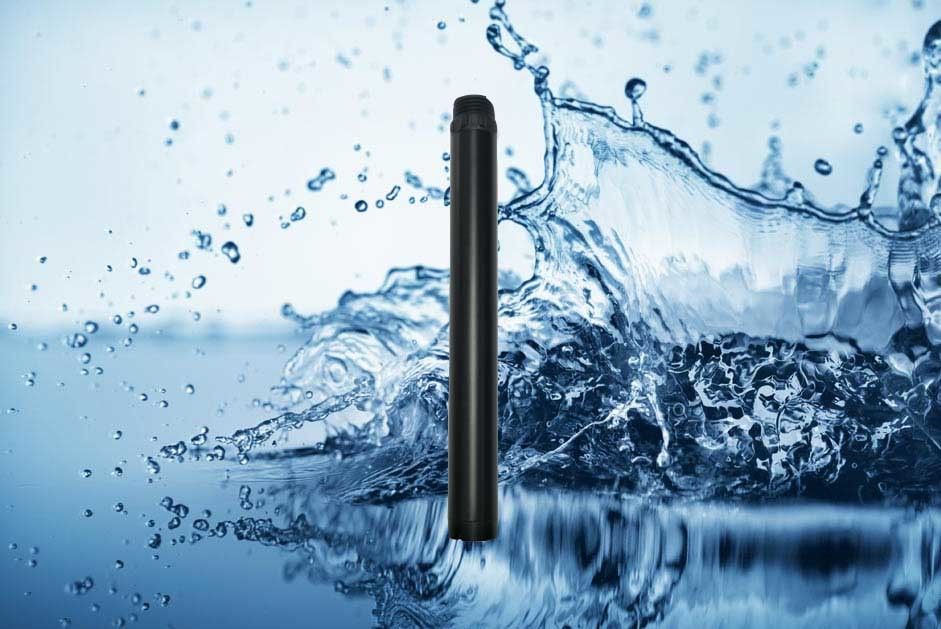

Sensor de turbidez en línea KTU310 Estructura de fibra con principio de dispersión de ángulo de 90 °, fuerte capacidad antiinterferencias
1.Principio
El turbidímetro en línea integrado KTU310 está diseñado y fabricado según el principio del turbidímetro de dispersión de luz. Cuando un rayo de luz ingresa a una muestra de agua, la luz es dispersada por el material de turbiedad en la muestra de agua. La turbidez en la muestra de agua se puede calcular midiendo la intensidad de la luz dispersada en la dirección vertical de la luz incidente y comparándola con el valor de calibración interna; el valor final se obtiene después de la linealización.
2.Característica
- Principio de dispersión en ángulo de 90°, sensor de temperatura incorporado
- Soporta RS-485, protocolo Modbus/RTU
- Estructura de fibra, fuerte capacidad antiinterferente de la luz externa.
- Fuente de luz LED infrarroja, alta estabilidad
- IP68, blindaje, profundidad del agua, 20 metros
- Cómodo, rápido, estable y fácil de mantener
3.Especificaciones técnicas
| Número de modelo | KTU310 |
| Principio de medición | método de dispersión |
| Rango | 0 ~ 100 UNT |
| Resolución | 0,1 UNT, 0,1 °C |
| Precisión | ± 3% o ± 2 UNT
± 0,5°C |
| Modo de calibración | Calibración de dos puntos |
| Compensación de temperatura | Compensación automática de temperatura (PT1000) |
| Modo de salida | RS-485 (Modbus/RTU) |
| Condiciones de trabajo | 0ー50 °C, < 0,2 mpa |
| Temperatura de almacenamiento | -5 ~ 65°C |
| Modo de instalación | Montaje por inmersión, rosca 3/4 NPT |
| Consumo de energía | < 0,05W |
| Fuente de alimentación | 12 ~ 24 VCC ± 10% |
| Nivel de protección | IP68 |
4.Dibujo dimensional
5.Instalación y Conexión Eléctrica
5.1 Instalaciones
Distancia de instalación: 5 cm por encima de la pared lateral y 10 cm por encima del fondo.
5.2 Conexión eléctrica
El cable es un cable blindado de par trenzado de 4 núcleos definido en la secuencia de líneas:
Cable rojo - cable de alimentación (12V-24VDC)
Línea negra (GND)
Línea Azul - 485a
Línea blanca -- 485b
Antes de la electrificación, se debe verificar cuidadosamente la secuencia del cableado para evitar pérdidas innecesarias causadas por errores de cableado.
Instrucciones de cableado: Considere la inmersión prolongada del cable en agua (incluida el agua de mar) o la exposición al aire; todo el cableado debe someterse a un tratamiento a prueba de agua; el cable del cliente debe tener cierta capacidad anticorrosión.
6. Mantenimiento
6.1 Procedimientos y métodos de mantenimiento
6.1.1 Programa de mantenimiento
Medir la limpieza de las ventanas es importante para mantener lecturas precisas.
| Tarea de mantenimiento | Frecuencia de mantenimiento recomendada |
| Calibración de sensores (si lo requiere la autoridad competente) | Según el cronograma de mantenimiento requerido por la autoridad competente |
6.1.2 Métodos de mantenimiento
Superficie exterior del sensor: limpie la superficie exterior del sensor con agua del grifo; si aún quedan residuos, límpielo con un paño suave húmedo; en caso de suciedad rebelde, puede agregar un poco de líquido de limpieza doméstico en agua del grifo para limpiar.
Verifique el cable del sensor: el cable no debe estar tenso cuando funciona normalmente, de lo contrario es fácil romper el cable dentro del cable y hacer que el sensor no funcione normalmente.
Compruebe si la ventana de medición del sensor está sucia y si el cepillo de limpieza está normal.
6.1.3 Puntos a tener en cuenta
La sonda contiene componentes ópticos y electrónicos sensibles. Asegúrese de que la sonda no sea golpeada por maquinaria pesada. No hay piezas dentro de la sonda que requieran mantenimiento por parte del usuario.
6.2 Calibración de sensores
Calibración de punto cero: tome una cantidad adecuada de líquido de turbidez cero con un vaso de precipitados grande y coloque el sensor verticalmente en la solución. La parte frontal del sensor debe estar al menos a 10 cm del fondo del vaso. La calibración del punto cero debe realizarse después de 3 ~ 5 minutos de estabilización numérica. Apéndice de referencia de instrucciones.
Calibración de pendiente: la sonda del sensor se coloca en una solución estándar, el extremo frontal del sensor está al menos a 10 cm del fondo del vaso y la calibración de la pendiente se lleva a cabo después de 3 a 5 minutos de estabilización numérica. Apéndice de referencia de instrucciones.
6.3 Preguntas frecuentes
| Preguntas | Causa probable | Solución |
| La interfaz no se puede conectar o los resultados de la medición no se muestran | El valor de medición es demasiado alto, demasiado bajo o el valor continúa siendo inestable | Vuelva a conectar el controlador al cable. |
| Fallo del cable | Por favor contáctenos |
| El valor de medición es demasiado alto, demasiado bajo o el valor continúa siendo inestable | La ventana del sensor está unida a algo. | Limpiar la superficie de la ventana del sensor. |
7. Calidad y Servicio
7.1 Garantía de calidad
Los departamentos de inspección de calidad cuentan con procedimientos de inspección estandarizados, con equipos y medios de prueba avanzados y perfectos, y en estricta conformidad con las reglas de inspección, envejecimiento de los productos durante 72 horas para realizar experimentos, experimentos de estabilidad, no permiten una fábrica de productos no calificados.
El destinatario devolverá el lote del producto con un índice de no conformidad del 2%, y todo el coste correrá a cargo del proveedor. El estándar de consideración se refiere a la descripción del producto proporcionada por el proveedor.
Garantizar la cantidad y rapidez de entrega.
7.2 Repuestos
- 1 sensor
- 1 copia del manual de instrucciones
- Certificado 1
7.3 Compromiso de Servicio Postventa
Nuestra empresa brinda servicio postventa por un año a partir de la fecha de venta, pero no incluye daños causados por un uso inadecuado. Si es necesario repararlo o ajustarlo, devuélvalo por su cuenta; la empresa reparará el daño del instrumento sin cargo.
