ambiente 1.Application

Agua potable/agua de superficie/diversos abastecimientos de agua/tratamiento de aguas industrial

2.Feature

• Salida de la señal: RS-485 (protocolo de Modbus/RTU)
• Conveniente conectar con el PLC, el DCS, el ordenador de control industrial, el general Controller, la pantalla táctil sin papel del instrumento registrador o y el otro equipo de tercera persona.

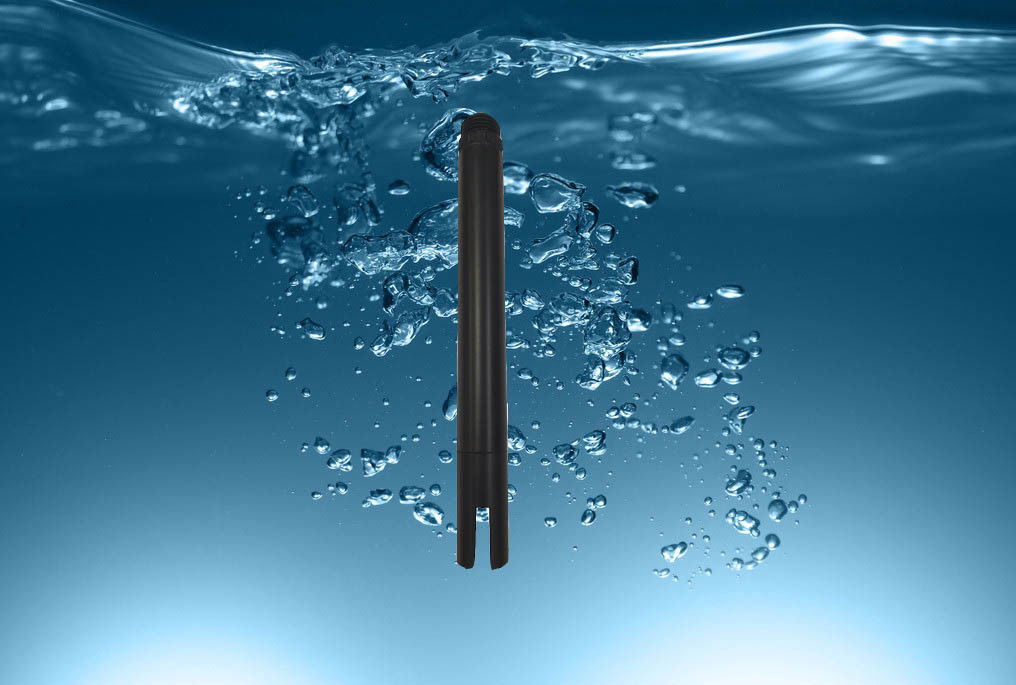

• Fácil instalar: instalación sumergida.
• Ip68, nivel de la contención.

especificaciones 3.Technical

dibujo 4.Dimensional

5.Installation y conexión eléctrica

5,1 instala

Nota: Por lo menos 2 cm lejos de la parte inferior y de las paredes laterales del envase durante la instalación y la prueba.

5,2 conexión eléctrica

El cable es un par trenzado de 4 bases protegió el alambre definido en la línea secuencia:

Alambre rojo -- cable eléctrico (12V-24VDC)

Línea negra (tierra)

Blue Line -- 485a

Línea blanca -- 485b

Antes de la electrificación, la secuencia de conexión se debe comprobar cuidadosamente para evitar las pérdidas innecesarias causadas atando con alambre errores.

Conexión de instrucciones: Considere el cable inmersión a largo plazo en agua (agua de mar incluyendo) o expuesto para ventilar, todo el cableado se requiere para hacer el tratamiento impermeable, cliente que el cable debe tener cierta capacidad anticorrosión.

6.Maintenance

6,1 uso y mantenimiento

El electrodo regular necesita ser limpiado y ser calibrado periódicamente, y el ciclo del mantenimiento es decidido por el cliente según sus propias condiciones de trabajo. Método de limpieza convencional del electrodo: con un cepillo suave para quitar el accesorio (cuidado a evitar rasguñar la superficie del electrodo), y entonces limpio con agua destilada, después de la operación de la calibración.

Método de limpieza del electrodo inductivo:

El electrodo inductivo es básicamente sin necesidad de mantenimiento; la cáscara de la contaminación o del escalamiento suave no afecta a su trabajo normal.

Si limpia, con un cepillo suave o un papel de lija para quitar el accesorio, y después para utilizar la limpieza del agua destilada, después de la operación de la calibración.

Porque el tipo electrodo de la inductancia trabaja a menudo en fácil aumentar proporcionalmente o el ambiente sucio, la limpieza puede ser apropiada aumentar la fuerza. Un rasguño de menor importancia en la superficie del electrodo no afecta a la operación normal del electrodo, sino la evita penetrar la cáscara del electrodo.

6,2 calibración

a) Calibración cero

Aclare el sensor con agua destilada y drene el líquido con el papel de filtro. El sensor está conectado con la fuente de alimentación y colocó verticalmente en el aire por cerca de 3 minutos. Después de que el valor numérico sea estable, se realiza la calibración cero. Las instrucciones de la calibración se detallan en el apéndice.

b) calibración de la cuesta

Coloque el electrodo verticalmente en la solución estándar (gama completa del 20%) y observe que la cuesta del electrodo está calibrada por lo menos 2 cm de la parte inferior y de las paredes laterales del envase. Las instrucciones de la calibración se detallan en el apéndice.

7. Calidad y servicio

7,1 garantía de calidad

Los departamentos de inspección de la calidad han estandardizado procedimientos de la inspección, con el equipo y medios de prueba avanzado y perfecto, y estrictamente de acuerdo con las reglas de inspección, envejecimiento de 72 horas de productos de hacer experimentos, los experimentos de la estabilidad, no dejan una fábrica incompetente del producto.

El consignatario volverá la porción del producto con tarifa de la inconformidad del 2%, y todo el coste será llevado por el proveedor. El estándar de la consideración refiere a la descripción de producto proporcionada por el proveedor.

Garantice la cantidad y la velocidad de la entrega.

7,2 recambios

Este producto incluye:

1 sensor

1 copia del manual de la instrucción

Certificado 1

Líquido de la calibración (opcional)

7,3 compromiso del servicio post-venta

Nuestra compañía proporciona el servicio de la después-venta por un año a partir de la fecha de la venta, pero no incluye el daño causado por uso incorrecto. Si la reparación o el ajuste es necesario, vuélvalo por favor en su propio costo, la compañía reparará el daño del instrumento gratuitamente.
