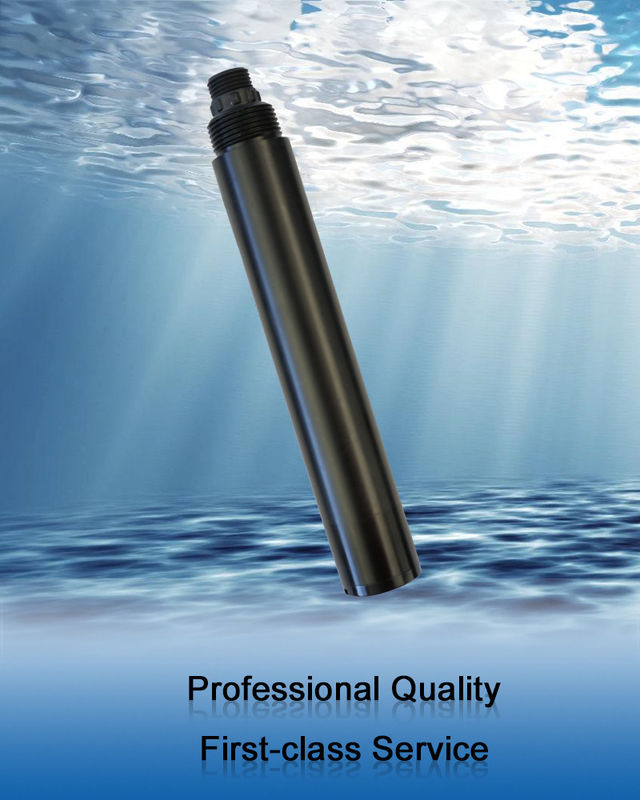

El sensor en línea el 90° de la suspensión KSS601 dispersó el principio ligero, ayuda incorporada RS-485, Modbus/RTU del sensor de temperatura

principio 1.Operational

El KSS601 integró el sensor en línea de la suspensión se diseña y se fabrica usando el principio de medida ligera dispersada de la suspensión. Cuando un haz de luz es incidente en una muestra de agua, la luz es dispersada por la materia suspendida en la muestra de agua, y la luz dispersada en la muestra de agua es calculada midiendo la intensidad del perpendicular ligero dispersado a la luz de incidente y comparándola con el valor interno de la calibración, linearizada para hacer salir el valor final.

2.Feature

• el 90° dispersó el principio ligero, sensor de temperatura incorporado
• Ayuda RS-485, protocolo de Modbus/RTU
• Estructura fibroóptica, resistencia fuerte a interferencia ligera externa
• Fuente de luz infrarroja del LED con alta estabilidad
• IP68 protección, profundidad de agua a 20 metros
• Conveniente, rápido, estable y fácil mantener

especificaciones 3.Technical

dibujo 4.Dimensional

5.Installation y conexión eléctrica

5,1 instalación


Requisitos de la distancia de la instalación: guarde más los de 5cm con la pared lateral y el 10cm o más con la parte inferior.

5,2 conexión eléctrica

a) Línea roja - cable eléctrico (12 ~ 24V)
b) línea del negro - tierra (tierra)

c) línea azul - 485A
d) línea blanca - 485B
e) alambre desnudo - alambre protegido
Después de que se termine el cableado, debe ser comprobado cuidadosamente para evitar conexiones incorrectas antes de accionar para arriba.

Especificación del cable: Considerando que el cable está sumergido en agua (agua de mar incluyendo) durante mucho tiempo o expuesto al aire, el cable tiene cierta resistencia a la corrosión. El diámetro externo del cable es Φ6 milímetro y todos los interfaces son impermeables.

6.Maintenance

6,1 procedimientos y métodos de mantenimiento

6,1.1 horario de mantenimiento
La limpieza de la ventana de la medida es muy importante mantener lecturas exactas.

6,1.2 método del mantenimiento

• Superficie externa del sensor: Limpie la superficie externa del sensor con el agua del grifo. Si todavía hay ruina dejada, limpíela con un paño suave, húmedo. Para un poco de suciedad obstinada, añada algún líquido de lavado del hogar al agua del grifo para limpiarla.
• Compruebe el cable del sensor: el cable no debe ser tensado al trabajar normalmente, si no el cable dentro del cable estará roto y el sensor no funcionará correctamente.
• Compruebe la ventana de la medida del sensor para saber si hay suciedad.

6,1.3 nota
La punta de prueba contiene componentes ópticos y electrónicos sensibles. Asegúrese de que la punta de prueba no esté conforme a choque mecánico severo. No hay partes dentro de la punta de prueba que requieren mantenimiento del usuario.

6,2 calibración del sensor

• Calibración cero: utilice una gran cantidad de cubilete para tomar una cantidad apropiada de suspensión cero o una concentración sabida de la suspensión (0 ~ se realiza 200.0mg/L), el sensor se coloca verticalmente en la solución, la parte frontal del sensor es por lo menos el 10cm de la parte inferior del cubilete, 1 calibración cero minuciosa después de que el valor sea estable. Las instrucciones refieren al apéndice.
• Calibración de la cuesta: Ponga la punta de prueba del sensor en una suspensión de la concentración sabida (200.0~2000.0mg/L). La parte frontal del sensor es por lo menos el 10cm lejos de la parte inferior del cubilete. Después de 1 minuto, se estabiliza el valor y la cuesta está calibrada. Las instrucciones refieren al apéndice.

Nota: Ningunas burbujas se pueden generar en el frente de la punta de prueba.

6,3 preguntas con frecuencia hechas

7.Quality y servicio

7,1 garantía de calidad

• El departamento de inspección de la calidad ha estandardizado procedimientos de la inspección, equipo y los medios de prueba avanzado y perfecto, y estrictamente de acuerdo con las regulaciones, de hacer la prueba de envejecimiento de 72 horas y la prueba de estabilidad en el producto, y para no permitir que un producto incompetente salga de la fábrica.
• El partido de recepción vuelve directamente el lote del producto con un porcentaje de averías del 2%, y todos los costes contraídos son llevados por el proveedor. El estándar de referencia refiere a la descripción de producto proporcionada por el proveedor.
• Garantice la cantidad de mercancías y la velocidad del envío.

7,2 accesorios y recambios
Este producto incluye:

• 1 sensor
• 1 copia de las instrucciones
• 1 certificado

7,3 compromiso del servicio post-venta
La compañía proporciona el servicio post-venta local en el plazo de un año a partir de la fecha de la venta, pero no incluye el daño causado por uso incorrecto. Si se requiere la reparación o el ajuste, vuélvalo por favor, pero el coste de envío debe ser vanidoso. Dañada en el camino, la compañía reparará el daño del instrumento gratis.
