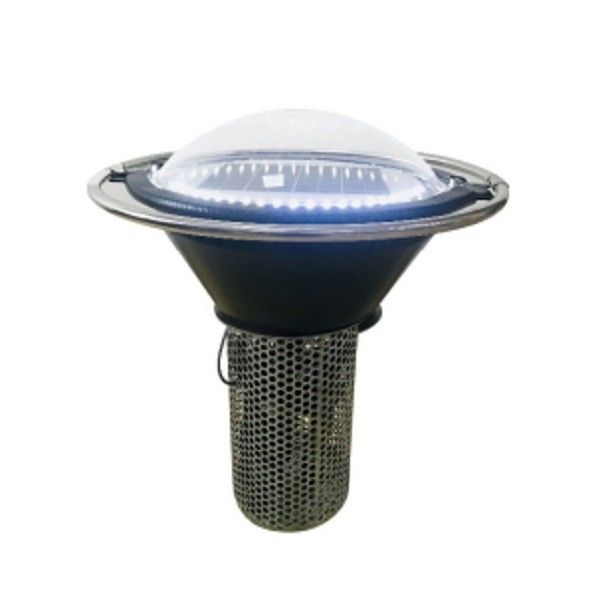

Boya de monitoreo de calidad del agua KBU601 con protocolo RTU PMMA superior e inferior de aleación de aluminio para sensores de precisión

Sistema de boyas de monitoreo de la calidad del agua Un monitoreo y adquisición de datos integrados, procesamiento de datos, transmisión remota inalámbrica de datos, aplicación de teléfono móvil, sistemas informáticos de plataforma de PC y otras funciones integradas con el ancla en uno de los sistemas de boyas de monitoreo de la calidad del agua.

1. Monitoreo ambiental de la calidad de ríos, lagos y otras aguas superficiales
2. Monitoreo de la calidad del agua de fuentes de agua.

Una breve descripción de la composición, apariencia y función del sistema de boyas de monitoreo de calidad del agua KBU601 del cliente, y citada en la parte nacional del caso.

La compañía presentó las boyas de monitoreo de calidad del agua de múltiples parámetros KBU601, KBU601 puede lograr una variedad de mediciones simultáneas de parámetros de calidad del agua, incluidos oxígeno disuelto, pH, ORP, conductividad y turbidez, computadora host DT-200 a través del bus RS-485 (protocolo Modbus / RTU) y procesamiento de datos de medición, y luego transmitidos por el módulo inalámbrico a un servidor remoto, el usuario puede obtener datos de monitoreo en tiempo real.

El sistema de la boya como sistema portador son instrumentos de monitoreo de la calidad del agua y sensores de análisis químico que integran una variedad de agua, combinados con adquisición y procesamiento de datos modernos, tecnología de comunicación de datos, diseño de boyas y tecnología de fabricación, para lograr la automatización del monitoreo ambiental de la calidad del agua y medios técnicos efectivos de red de monitoreo en línea.

1. Sensores de precisión.
2. Diseño de bajo consumo de energía para evitar eficazmente que se dañe un cortocircuito o una fuente de alimentación de interferencia externa, por lo que el sistema falla.
3. Monitoreo del medio ambiente: condiciones locales, detección directa de los requisitos de calidad especificados, profundidad del agua especificada, para garantizar que la muestra de agua y la representación en tiempo real.
4. Instalación: directamente en la instalación, amarre fijo. El sistema de boyas instalado sin cobertura reduce el costo del área; todos los instrumentos utilizados en todas las instalaciones de sondas extraíbles, lo que reduce los costos continuos de mantenimiento y reparación.
5. Datos de monitoreo: los sensores de precisión pueden monitorear en tiempo real el oxígeno disuelto, la turbidez, el pH, la conductividad, la temperatura y similares. Los parámetros de monitoreo se pueden combinar para agregar, los parámetros posteriores se pueden ampliar
6. Transferencia de datos: técnica de monitoreo de la calidad del agua de datos en un período de tiempo muy corto, los puntos de monitoreo recopilados por GPRS (NB-IOT opcional) cargados al cliente para garantizar la puntualidad y validez de los datos. En comparación con el monitoreo de muestreo manual tradicional, el monitoreo no solo simplifica los engorrosos procedimientos, sino que también ahorra tiempo.
7. Monitoreo y alerta temprana: A través del terminal CA del sistema o del cliente PP del teléfono móvil, el usuario puede configurar el rango de parámetros de seguridad monitoreados, una vez que el sensor detecta el extremo frontal en algún lugar seguro del rango de parámetros de calidad del agua, el sistema enviará una alerta para informar al usuario, de modo que a tiempo, se garantice un buen monitoreo de la calidad del agua.
8. Análisis de datos: recogida automática, sin seguimiento manual. El sistema genera automáticamente una tabla de datos, el usuario puede comprender intuitivamente los cambios en la calidad del agua. Los datos recopilados se pueden guardar en cualquier momento para ver datos históricos.

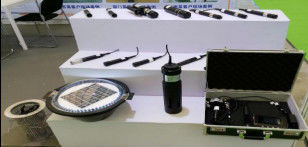

Datos de monitoreo de la calidad del agua KBU601 recopilados por la unidad del sistema de boya (sensor), una unidad de suministro de energía, una unidad de procesamiento de datos, una unidad de transmisión de datos y la unidad de anclaje Composición del cuerpo de la boya.

6.1 Recopilación de datos (sensor)

KMPW601A/B Sensor de parámetros múltiples en línea - Autolimpieza - Puede equiparse con hasta 4 sensores convencionales que miden sólo 5 parámetros (OD medible (fluorescencia), conductividad eléctrica, PH, turbidez, temperatura) - Salida de señal: RS485 (Modbus/RTU) - Longitud de cable opcional - Clase de protección IP68
KFDO601 Sensor de oxígeno fluorescente integrado - Electrodo de fluorescencia - 0-20 mg/L, 0-200%saturación - Precisión: valor medido ± 2%, o ± 0,3 mg/L, el que sea mayor - Salida de señal: RS485 (Modbus/RTU) - Longitud de cable opcional - Clase de protección IP68
Sensor de amoniaco KNN601 - Versión de rango alto (Iones de nitrógeno amonio medidos NH4 +) (Método de electrodo selectivo de iones, sin drogas) - 0-100 mg/l NH4-N - Precisión: valor medido ± 5%, o ± 0,3 mg/L, lo que sea mayor - Compensación de temperatura incorporada - Salida de señal: RS485 (Modbus/RTU) - Longitud de cable opcional - Clase de protección IP68
Sensor de PH en línea KPH601 - Electrodo de PH estándar de la industria - 0-14PH, compensación de temperatura incorporada - Precisión: ± 0,02PH-Salida de señal: RS485 (Modbus/RTU) - Longitud de cable opcional - Clase de protección IP68
Sensor de redox en línea KOP601 - Electrodo ORP estándar de la industria - -1500-1500 mV-Precisión:± 3 mV-Salida de señal:RS485( Modbus / RTU) - Longitud de cable opcional - Clase de protección IP68
KEC601 Sensor de conductividad en línea - 0-5000uS/cm(convencional) - 0-400mS/cm(Electrodo electromagnético, sin mantenimiento) - Precisión: ± 1,5% FS-Salida de señal: RS485 (Modbus/RTU) - Longitud de cable opcional - Clase de protección IP68
KSA601 Sensor de salinidad en línea - 0-70 PSU (electrodo electromagnético, sin mantenimiento) - Precisión: ± 1,5% FS-Salida de señal: RS485 (Modbus/RTU) - Longitud de cable opcional - Clase de protección IP68
KTU601 Sensor de turbidez en línea - Precisión de 0-1000NTU: ±3% del valor medido, o ±0,3NTU, el que sea mayor - Salida de señal: RS485 (Modbus) - Longitud del cable opcional - Clase de protección IP68
Sensor de cloro residual integrado en línea KRC601 - 0-10ppm - Precisión: ±1% o 0,05 mg/L - Salida de señal: RS485 (Modbus) - Longitud del cable opcional - Clase de protección IP68
Sensor de DQO en línea KCD602 (espectroscopia UV, libre de químicos) - Rango: 0-100 mg/l - Precisión: ±5% FS - Salida de señal: RS485 (Modbus/RTU) - Longitud del cable opcional - Clase de protección IP68
Sensor integrado de clorofila A KCA601 - 0-400 μg/l-precisión: ±3%FS-Salida de señal: RS485 (Modbus) - longitud del cable opcional - Clase de protección IP68
Sensor de algas verde-azul integrado KBG601 - 100-300.000 células/mL - Precisión: ± 5% del nivel de señal de 1 ppb de colorante rodamina WT - Salida de señal: RS485 (Mod bus) - Longitud del cable opcional - Clase de protección IP68
Sensor de concentración de lodos integrado KSC601 -0,01-20 000 mg/l, 0,01-45 000 mg/l , 0,01-120000 mg/L - precisión: menos de ± 5% del valor medido (dependiendo de la homogeneidad del lodo) - Salida de señal: RS485 (Modbus) - Longitud del cable opcional - Clase de protección IP68
Sensor de nivel hidrostático KHL601 - alcance 0~ 100m - precisión: ±1,5% FS - salida de señal: RS485 (Modbus/RTU) - longitud del cable opcional - nivel de protección IP68

6.4 Unidad de anclaje

El sistema de boya utiliza un método de fijación de anclaje inferior para fijar la cuerda de fijación del ancla al fondo de la boya de acuerdo con la profundidad del agua y fijar el exceso de cuerda a la orilla.

Figura 5: Unidad de anclaje
