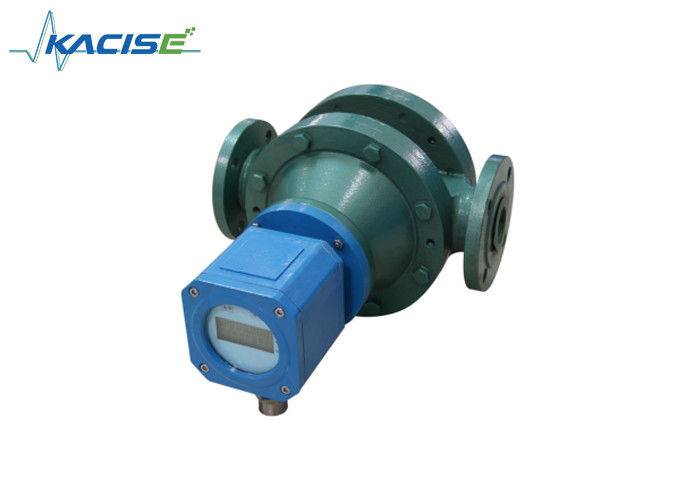

Medidor de flujo de engranaje ovalado de combustible y aceite mecánico PD, material de hierro fundido al 0,5%, pantalla Local
Introducción
El medidor de flujo de engranajes ovalados de la serie LC es el principal producto de nuestra empresa. El medidor de flujo de engranaje ovalado LC es uno de los medidores de desplazamiento típicos que se utiliza para medir el flujo de fluido de la tubería bajo cierta presión. Tiene una estructura simple, uso confiable y alta precisión, el campo de flujo no tiene requisitos especiales para la importación y exportación de la tubería, la viscosidad del rango medio medido y las características del rango de flujo son muy amplias. Y, por lo tanto, se usa ampliamente en el petróleo, la industria química, la medicina, el transporte, los alimentos y otros sectores industriales y comerciales de detección de flujo de líquidos. El medidor de flujo de engranajes ovalados de la serie LC es particularmente adecuado para la medición de combustible líquido.
Uso
Medidor de flujo de engranaje ovalado de hierro fundido tipo LC-A, ampliamente utilizado en todo tipo de productos derivados del petróleo y para medir el material de hierro fundido, no el medio líquido corrosivo.
Medidor de flujo de engranaje ovalado de acero fundido tipo LC-E, utilizado para medición de medios de alta presión y baja corrosión.
Medidor de flujo de engranaje ovalado de hierro fundido tipo LC-Q, el rotor para aleación de aluminio, es adecuado para baja viscosidad, baja corrosión, como gasolina, etc.) para la medición de medio líquido.
LC-B, medidor de flujo de engranaje ovalado de acero inoxidable tipo C, ampliamente utilizado en medios líquidos corrosivos fuertes, como ácidos, álcalis, sales y compuestos orgánicos, la medición de medios líquidos.
El medidor de flujo de engranaje ovalado de aleación de aluminio tipo LC-L es un medidor de flujo de engranaje ovalado pequeño, ampliamente utilizado en medios líquidos poco corrosivos, como agua, como la medición de medios líquidos.
Materiales de las piezas principales y presión nominal de funcionamiento.
|
Concha y cubierta |
placa de cubierta |
rueda ovalada |
Eje giratorio |
cojinete |
Presión nominal (MPa) |
| LC-A |
Acero fundido |
Hierro fundido |
Hierro fundido, acero inoxidable
aleación de aluminio,
material de ingenieria
|
Acero inoxidable |
Bronce (con aceite) o rodamientos |
1.6 |
| LC-E |
Acero fundido |
Hierro fundido |
Bajo DN50 6.3
DN80-100 4,0 6,3
DN150-200 2,5
|
| LC-B,C |
Acero inoxidable |
Acero inoxidable |
Acero inoxidable |
grafito, rodamientos |
1.6,2.5 |
|
Notas:1. 0Cr18Ni12Mo2Ti para tipo LC-C； 0Cr18Ni9Ti para tipo LC-B.
2. La brida es convexa a 2,5 MPa y la rugosidad a 6,3 MPa; y ambas cosas anteriores a 4,0 MPa.
|
2. Clase de precisión clase 0,5, clase 0,2
3. Temperatura de funcionamiento: serie LC－A(-20℃~+60℃),serie LC-B,E,L(-41℃~+60℃)
60 ℃ ~ 200 ℃ (con radiador de alta temperatura instalado)
4 Marca a prueba de explosiones: ExiaⅡCT5, dⅡBT4
5. Rango de flujo: unidad: m3/h
| Tipo |
DN |
Viscosidad (mPa.s) |
| <0,3 |
0,3~0,8 |
0,8 ~ 2 |
2~200 |
200~1000 |
1000~2000 |
| LC-10 |
10 |
|
0,2-0,5 |
|
0,08-0,5 |
0,08-0,5 |
0,05-0,5 |
0,06-0,3 |
0,03-0,3 |
0,03-0,2 |
| LC-15 |
15 |
|
0,75-1. 5 |
|
0,3-1,5 |
0,3-1,5 |
0,15-1,5 0,3-3 |
0,2-1,0 |
0,1-1,05 |
0,07-0,75 |
| LC-20 |
20 |
|
1.5-3 |
1-3 |
0,5-3 |
0,5-3 |
0,3-3 1.5-15 |
0,4-2,1 |
0,2-2,1 |
0,15-1,5 |
| LC-25 |
25 |
4-6 |
3-6 |
2-6 |
1-6 |
1-6 |
0,6-6 1.56-15 |
0,8-4,2 |
0,4-4,2 |
0,3-3 |
| LC-40 |
40 |
9-15 |
7.5-15 |
5-15 |
2.5-15 |
2.5-15 |
1.5-15 |
2.1-10.5 |
1,0-10,5 |
0,7-7,5 |
| LC-50 |
50 |
10-24 |
8-24 |
8-24 |
4.8-24 |
4.8-24 |
2.4-24 |
2.4-16.8 |
1,6-16,8 |
1.2-12 |
| LC-B40,50 |
40,50 |
8-20 |
6-20 |
6-20 |
4-20 |
4-20 |
2-20 |
2.8-14 |
1.4-14 |
1.0-10 |
| LC--65 |
65 |
27-40 |
20-40 |
15-40 |
8-40 |
8-40 |
4-40 |
5.6-28 |
2.8-28 |
2-20 |
| LC-80 |
80 |
40-60 |
30-60 |
20-60 |
12-60 |
12-60 |
6-60 |
8.4-42 |
4.2-42 |
3-30 |
| LC-100 |
100 |
67-100 |
50-100 |
34-100 |
20-100 |
20-100 |
10-100 |
14-70 |
6-70 |
5-50 |
| LC-150 |
150 |
127-190 |
95-190 |
64-190 |
38-190 |
38-190 |
19-190 |
26.6-133 |
13.3-133 |
9.5-95 |
| LC-200 |
200 |
227-340 |
170-340 |
114-340 |
56-340 |
56-340 |
34-340 |
47,6-238 |
23.8-238 |
17-170 |
| Clase de precisión |
|
0,5 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,2 |
0,5 |
0,5 |
Nota: Si la temperatura del líquido medido es superior a 80 ℃. el destino máximo del caudal será el 90% del caudal primario y el mínimo será el 120%.
Instalación y operación
- Se debe instalar un filtro frente al medidor y asegurarse de que las flechas en la pieza fundida del medidor y el filtro apunten en la misma dirección del flujo de líquido.
- Si el medio medido contiene gas, se debe instalar un separador de gas delante del medidor.
- Ya sea que la tubería esté instalada vertical u horizontalmente, el eje de la rueda del medidor debe fijarse horizontalmente, es decir, el dial está vertical a la superficie.
- Mientras el medidor esté instalado correctamente, el contador se puede girar 180° o 90° para facilitar la lectura.
- Antes de instalar el nuevo medidor, primero empuje las ruedas ovaladas desde la salida varias veces con una varilla de bambú; si las ruedas no se mueven, pueden sumergirse en la gasolina para evitar depósitos en el medidor después de la inspección de fábrica.
- Se debe fijar una válvula de mariposa en la entrada del medidor y una válvula de cierre en la salida, que debe activarse lentamente para evitar impactos repentinos, flujo inverso y golpes de ariete.
- Está prohibido limpiar el medidor con vapor.
- Para los departamentos de funcionamiento continuo, se debe montar un bypass.
- Antes de la instalación del medidor, la tubería debe limpiarse minuciosamente y, en el momento de la limpieza, utilice una tubería recta en lugar del medidor para evitar que entren impurezas y residuos de soldadura en el medidor.
- Está prohibido inspeccionar el medidor de hierro fundido y acero fundido con agua.
- Durante el funcionamiento del contador el caudal no puede exceder el caudal marcado en la placa de mamelón. Es preferible operar el medidor al 50—80% del máximo. fluir.
- Si el medio dosificado es causticidad, se seleccionará acero inoxidable.
