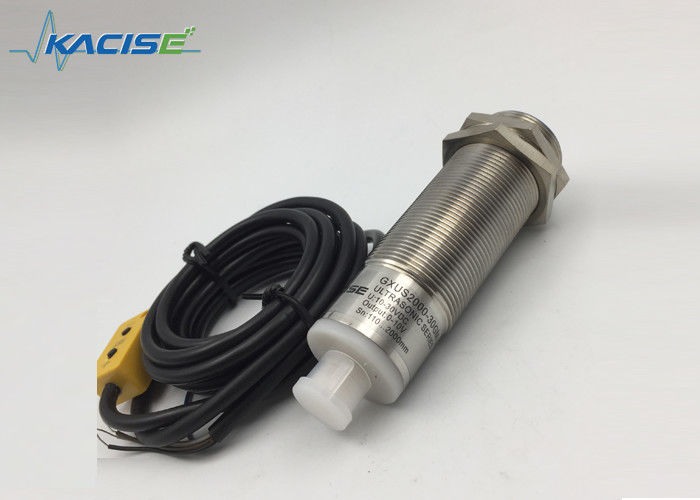

sensor llano de la distancia ultrasónica de la frecuencia 40KHZ gama de la detección de 50m m - de 1000m m
1. parámetro
Especificaciones generales
| Detección de la gama |
100… 1000 milímetros |
| Gama de ajuste |
|
| Área inutilizable |
0… 100 milímetros |
| Placa estándar de la blanco |
100 milímetros x 100 milímetros |
| Frecuencia del transductor |
approx.220 kilociclo |
| Retraso de la respuesta |
ms aproximadamente 50 |
Los indicadores/que actúan significan
| Azul del LED |
poder-en |
|
Amarillo del LED
|
indicación del estado de la transferencia
el destellar: objeto de la función del programa detectado
|
|
Rojo del LED
|
permanentemente rojo: Rojo del error, destellando: la función del programa, se opone no detectado |
Especificaciones eléctricas
| Voltaje de funcionamiento UB |
15… 30 V DC, ondulan el 10% SS |
| Fuente sin carga I0 actual |
≤ 45 mA |
Entrada
| Tipo de la entrada |
1 entrada del SEMINARIO |
|
rango de operación A1: - UB… +1 V, rango de operación A2: +6 V…
+UB
|
| impedancia de entrada: > kΩ 4,7; Pulso del programa del SEMINARIO: ≥ 1 s |
Salida
| Tipo de la salida |
1 salida E4, NPN NO/NC del interruptor, programable |
| IE clasificado de la corriente de funcionamiento |
200 mA, cortocircuito/sobrecarga protegida |
| Configuración por defecto |
Punto de transferencia A1: punto de transferencia de 70m m A2: 800m m |
| Caída de voltaje |
≤ 2,5 V |
| Exactitud de repetición |
≤ el 1% |
| Frecuencia f de la transferencia |
≤ 13 herzios |
| Histéresis H de la gama |
el 2% de la distancia de funcionamiento determinada |
| Influencia de la temperatura |
el ±1.5% de valor completo |
Condiciones ambiente
| Temperatura ambiente |
-25… 70℃ (248… 343K) |
| Temperatura de almacenamiento |
-40… 85℃ (233… 358K) |
Especificaciones mecánicas
| Conexión |
Conector V1 (M12×1), 4-pin |
| Grado de la protección |
IP67 |
| Vivienda material |
latón, niquelado |
| Transductor |
mezcla de cristal de la esfera de la resina de epoxy/del hueco;
poliuretano de la espuma, cubierta PBT
|
2. dimensiones
3. definición electrónica del interfaz y de las señales
4. descripción de las funciones del sensor
Ajuste el paramater
El sensor ultrasónico ofrece un interruptor hecho salir con dos puntos de transferencia enseñables. Éstos son fijados aplicando el voltaje de fuente - UB o + UB a la entrada del SEMINARIO. El voltaje de fuente se debe aplicar al SEMINARIO entró por lo menos 1 s.LEDs indica si el sensor ha reconocido la blanco durante el procedimiento del SEMINARIO. El punto de transferencia A1 se enseña con - UB, A2 con +UB. Ocho diversas funciones de salida pueden ser fijadas.
Punto de transferencia, distancia del ajuste sólo después del poder encendido. El reloj interno puede asegurar no se puede cambiar después de 5 minutos en que poder encendido. Si quiera cambiar el punto de transferencia, el usuario puede solamente fijando la distancia de la petición después de que recomienzo del poder.
Modo de la ventana del SEMINARIO, función normalmente abierta
- Blanco determinada al punto de transferencia cercano
- Punto de transferencia del SEMINARIO A1 con - UB
- Blanco determinada al punto de transferencia lejano
- Punto de transferencia del SEMINARIO A2 con + UB
Modo de la ventana del SEMINARIO, función normalmente cerrada
- Blanco determinada al punto de transferencia lejano
- Punto de transferencia del SEMINARIO A2 con - UB
- Blanco determinada al punto de transferencia cercano
- Punto de transferencia del SEMINARIO A1 con + UB
Punto de transferencia del SEMINARIO, función normalmente abierta
- Blanco determinada al punto de transferencia cercano
- Punto de transferencia del SEMINARIO A1 con - UB
- El sensor de la cubierta con la mano o quita todos los objetos
de detectar la gama
- Punto de transferencia del SEMINARIO A2 con + UB
Punto de transferencia del SEMINARIO, función normalmente cerrada
- El sensor de la cubierta con la mano o quita todos
objetos de detectar la gama
- Punto de transferencia del SEMINARIO A2 con - UB
- Blanco determinada al punto de transferencia cercano
- Punto de transferencia del SEMINARIO A1 con + UB
Intervalo grande de la histéresis de TEAC-IN, modo normalmente abierto
- Blanco determinada al punto de transferencia cercano
- Punto de transferencia del SEMINARIO A1 con + UB
- Blanco determinada al punto de transferencia lejano
- Punto de transferencia del SEMINARIO A2 con - UB
Intervalo grande de la histéresis de TEAC-IN, modo normalmente cerrado
- Blanco determinada al punto de transferencia lejano
- Punto de transferencia del SEMINARIO A2 con + UB
- Blanco determinada al punto de transferencia cercano
- Punto de transferencia del SEMINARIO A1 con - UB
Detección del SEMINARIO de modo normalmente abierto de la presencia de los objetos
- El sensor de la cubierta con la mano o quita todos los objetos de
detección de la gama
- Punto de transferencia del SEMINARIO A2 con - UB
- El sensor de la cubierta con la mano o quita todos los objetos de
detección de la gama
- Punto de transferencia del SEMINARIO A2 con + UB
Detección del SEMINARIO de modo normalmente cerrado de la presencia de los objetos
- El sensor de la cubierta con la mano o quita todos los objetos de detectar la gama
- Punto de transferencia del SEMINARIO A2 con +UB
- El sensor de la cubierta con la mano o quita todos los objetos de detectar la gama
- Punto de transferencia del SEMINARIO A2 con - UB
Configuración por defecto del punto de transferencia
Gama de A1=blind, distancia de A2=nominal
| Pantallas LED |
| Exhibiciones en dependencia del modo de funcionamiento |
LED rojo |
LED amarillo |
|
Punto de transferencia del SEMINARIO
Objeto detectado
Ningún objeto detectado
Objeto incierto (SEMINARIO inválido)
|
de flashes encendido
|
flashes apagado
de
|
| Operación normal |
de |
Estado de la transferencia |
| Falta |
en |
Estado anterior |
5. condiciones de la instalación
Si el sensor está instalado en la caída de la temperatura del ambiente debajo de 0℃, debe hacer bien en las medidas protectoras. En caso del montaje directo del sensor en a través del agujero usando las nueces de acero, tiene que ser fijo en el centro del hilo de la vivienda.
