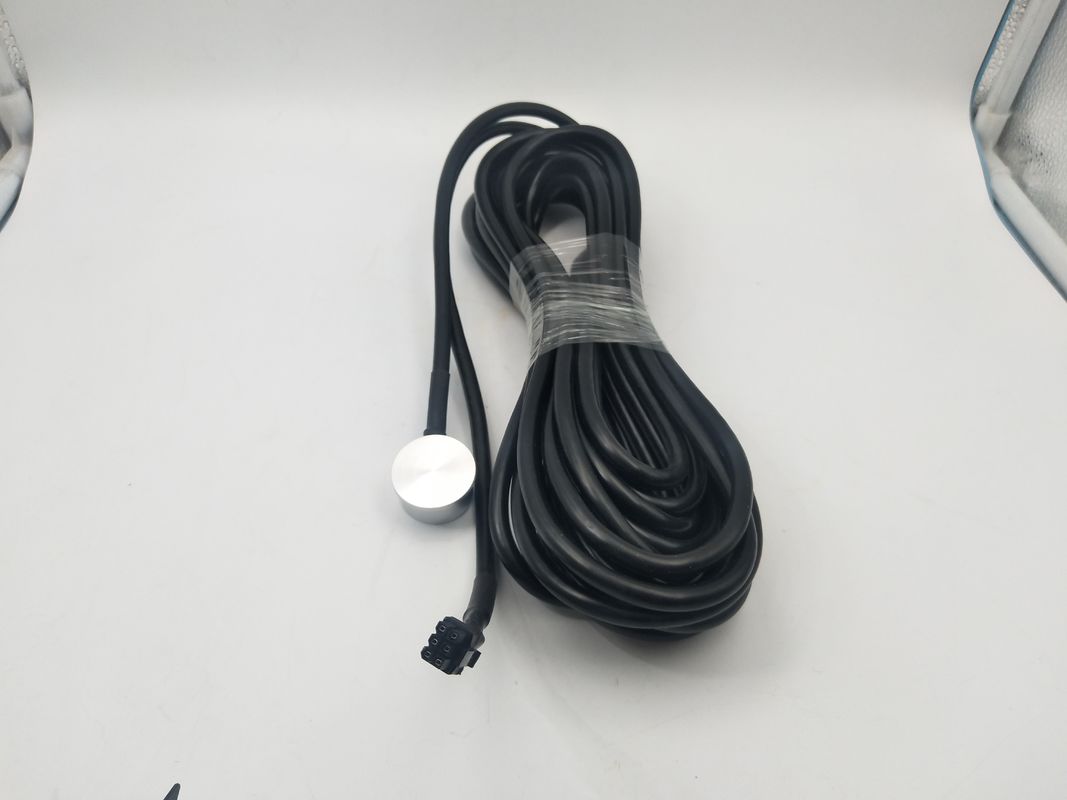

Sensor de nivel de fluido ultrasónico no invasivo con precisión FS del 0,5% y certificación a prueba de explosión

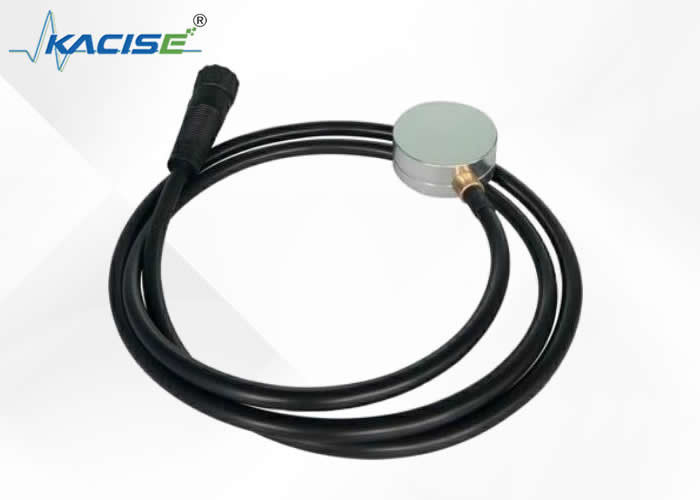

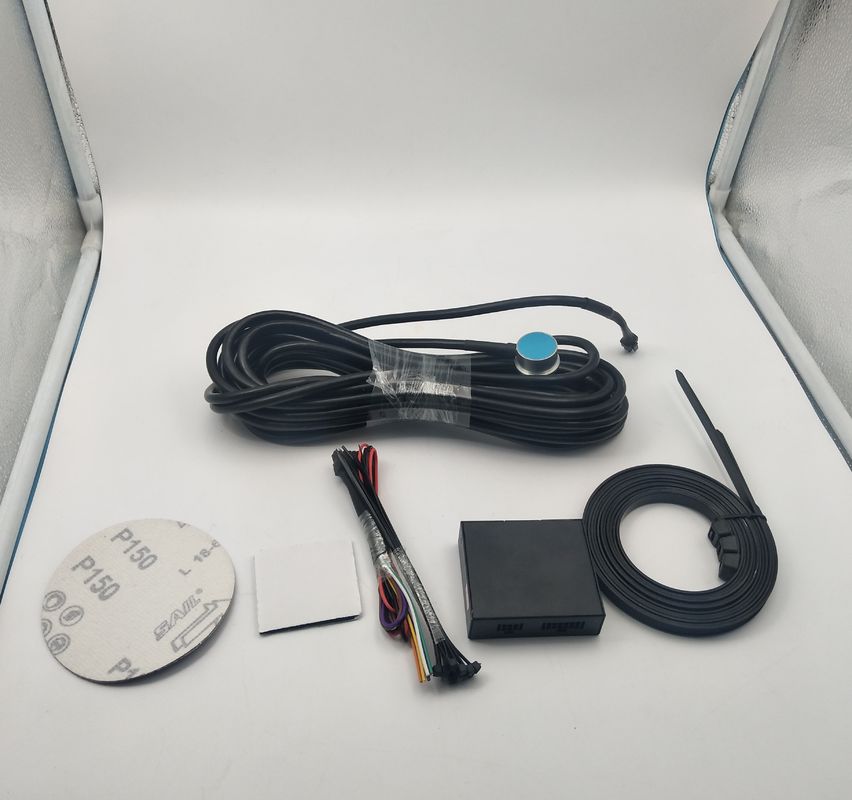

Sensor de nivel de fluido ultrasónico no invasivo Sensor integrado de temperatura

1Principio de funcionamiento

Sensor externo de palanca de líquido con principio de alcance de sonar, utilizando el sensor de temperatura integrada para procesar la señal de sonar. el sensor se pega en la pared exterior del tanque.Utilizando el algoritmo patentado para calcular la altura del líquido en el tanque y la salida a un sistema de control remoto (por ejemplo.DCS) a través de (4-20) mA, HART, RS-485, Modbus.

Según la figura a la derecha, se toma el tiempo para que la señal sea transmitida y luego recibida desde la superficie del líquido.Las señales del transductor se introducen en el procesador y luego se procesan mediante un algoritmo patentado para calcular la altura del líquido según la fórmula:

H=αV (t-t1) /2

• H: altura del líquido
• v: velocidad del sonido en el líquido
• t: tiempo entre la señal transmitida y la recibida
• t g: tiempo de propagación en la pared del tanque
• α:factor de compensación de liquidez

2Aplicaciones

• Contenedores de GLP
• tanques de amoníaco líquido
• tanques de propano líquido
• Contenedores de combustible
• Envases de ácidos/solventes
• Ácido sulfúrico concentrado (< 98%)
• Tanques de ácido nítrico
• Contenedores de ácido clorhídrico

3. Características

• Verdadera tecnología de detección no invasiva
• El sensor se adhiere a la parte exterior del fondo del tanque
• Apto para la mayoría de las formas y tamaños de latas
• Salida al sistema de telemetría - varias opciones
• CNEX aprobado para su uso en zonas peligrosas (procesador y sensor)
• Sensor de temperatura integrado
• Bajo coste, confiable y exacta medición del tanque
• No afectado por la presión
• Fácil instalación - no se rompe el tanque
• Reacción simple a los tanques existentes
• No hay tiempo de inactividad durante la instalación
• No hay piezas móviles

3. Parámetro
