Medidor de flujo másico Coriolis de aplicación de alta presión y alta precisión al por mayor
Descripción del Producto

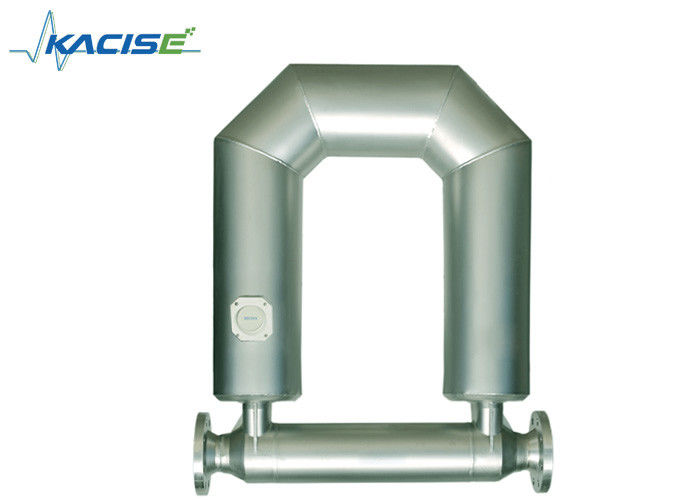

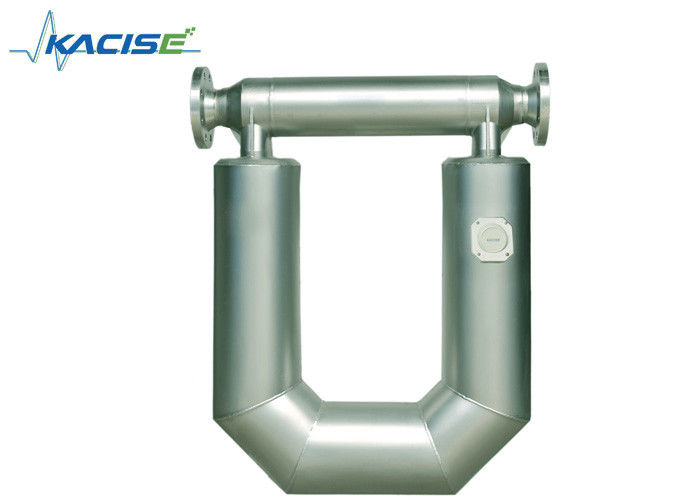

El medidor de flujo másico Coriolis serie KMF mide directamente la "masa" del medio con alta precisión según el principio de Coriolis (fuerza de Coriolis). La precisión no se verá afectada por ningún factor como la temperatura, presión, densidad, viscosidad, etc. Y no se requiere el cálculo de compensación. El medidor de flujo másico Coriolis consta de dos partes: el sensor y el transmisor. El medidor de flujo másico Corioils está diseñado y producido según el estándar nacional de estándares a prueba de explosiones. El estándar a prueba de explosiones es Ex d ib ⅡC T5 Gb.
Principios de medición
La estructura de los medidores de flujo másico Coriolis consistía en un par de tubos curvados. El principio es detectar la fuerza de Coriolis forzada a un par de tubos desde el flujo másico interno por el fluido.
Una nueva fuerza, la fuerza de Coriolis, aparecería si se cumplieran dos condiciones: (1) vibrar con frecuencia normal en un par de tubos doblados, (2) fluido que fluye en tubos. Esta fuerza se produjo mediante la síntesis de la fuerza vibratoria y la fuerza que fluye por el fluido en los tubos. Y los tubos estarían arrebatando simétricamente la línea central porque la fuerza obliga. Dos sensores de desplazamiento a los lados de los tubos detectan la fuerza y emiten señales eléctricas. Las señales se regulan y el flujo de masa se produce directamente.
Parámetros
| Módulo |
DN |
Alcance de la medición |
Presión de trabajo (MPa) |
Tipo de conexión (mm) |
| KMF-1-1AB |
1.5 |
0~4(kg/h) |
0~4 |
Juntas soldadas Φ6×1.5 |
| KMF-1-1A |
3 |
0~40(kg/h) |
0~4 |
Juntas soldadas Φ6×1.5 |
| KMF-1-1B |
6 |
0~100(kg/h) |
0~4 |
Juntas soldadas Φ10×2 |
| KMF-1-2A |
8 |
0~200(kg/h) |
0~4 |
Juntas soldadas Φ10×1 |
| KMF-1-3A |
10 |
0~500(kg/h) |
0~4 |
Brida DN10 |
| KMF-1-3B |
15 |
0~1000(kg/h) |
0~4 |
Brida DN15 |
| KMF-1-4 |
20 |
0~3000(kg/h) |
0~4 |
Brida DN20 |
| KMF-1-5A |
25 |
0~10(T/h) |
0~4 |
Brida DN25 |
| KMF-1-5B |
40 |
0~20(T/h) |
0~4 |
Brida DN40 |
| KMF-1-6A |
50 |
0~30(T/h) |
0~4 |
Brida DN50 |
| KMF-1-6AB |
65 |
0~50(T/h) |
0~4 |
Brida DN65 |
| KMF-1-6B |
80 |
0~100(T/h) |
0~2.5 |
Brida DN80 |
| KMF-1-6C |
100 |
0~150(T/h) |
0~2.5 |
Brida DN100 |
| KMF-1-6CD |
125 |
0~200(T/h) |
0~2.5 |
Brida DN125 |
| KMF-1-6D |
150 |
0~400(T/h) |
0~2.5 |
Brida DN150 |
| KMF-1-6E |
200 |
0~500(T/h) |
0~2.5 |
Brida DN200 |
Solicitud
La familia de medidores de flujo KMF Coriolis mide caudales másicos directos de líquidos y gases en prácticamente todas las aplicaciones sin una calibración especial. La seguridad, la confiabilidad, la calidad y nuestras tecnologías innovadoras nos permiten brindar una amplia gama de productos y servicios específicos de la industria, y la experiencia para ponerlos a trabajar para usted.
- Energía alternativa
- Petróleo y gas
- Químico
- Alimentos y bebidas
- Energía Industrial
- Ciencias de la vida
- Marina
- Metales y Minería
- Fuerza
- Pulpa y papel
- Refinación
- Agua y aguas residuales
- Otros
Miedos
- Tiempo de llenado reducido con mayor capacidad de caudal
- Diseño compacto sin piezas móviles, sin montaje especial y sin necesidad de acondicionamiento de flujo
- Entrega rápida y soporte global
Selección de instrumentos
| Code.kmf-1-Producto Selección de caudalímetro |
|
Código |
DN/rango de medida |
|
1A |
Diámetro: 3 mm, 0-40 kg/h |
|
1B |
Diámetro: 6 mm, 0-100 kg/h |
|
2A |
Diámetro: 8 mm, 0-200 kg/h |
|
3A |
Diámetro: 10 mm, 0-5000 kg/h |
|
3B |
Diámetro: 15 mm, 0-1000 kg/h |
|
4 |
Diámetro: 20 mm, 0-3000 kg/h |
|
5A |
Diámetro: 25 mm, 0-10/h |
|
5B |
Diámetro: 40 mm, 0-20/h |
|
6A |
Diámetro: 50 mm, 0-30/h |
|
6AB |
Diámetro: 65 mm, 0-50/h |
|
6B |
Diámetro: 80 mm, 0-100/h |
|
6C |
Diámetro: 100 mm, 0-150/h |
|
6CD |
Diámetro: 125 mm, 0-200/h |
|
6D |
Diámetro: 150 mm, 0-500/h |
|
6E |
Diámetro: 200 mm, 0-800/h |
|
6F |
Diámetro: 250 mm, 0-1000/h |
|
|
Código Salida del transmisor |
|
|
A |
4-20 mA (el flujo instantáneo o la densidad son opcionales); 0-10 Khz (señal de pulso de flujo instantáneo); RS485 Modbus RTU; CIERVO |
|
|
|
Código Caja del transmisor |
|
|
|
B |
Carcasa de aluminio fundido a presión Dimensiones del orificio de cableado: M20*1,5 |
|
|
|
|
Código Clasificación de presión |
|
|
|
|
16 |
1,6 MPa |
|
|
|
|
40 |
4.0Mpa |
|
|
|
|
xx |
Personalización especial: utilizando esta carta para solicitar la personalización, informe la clasificación de presión |
|
|
|
|
|
Código Clasificación de temperatura |
|
|
|
|
|
A |
-50~150°C |
|
|
|
|
|
B |
-50~250°C |
|
|
|
|
|
do |
-50~350°C |
|
|
|
|
|
D |
﹣200～150°C |
|
|
|
|
|
|
Clasificación de precisión del código |
|
|
|
|
|
|
norte |
0,20% |
|
|
|
|
|
|
METRO |
0,15% |
|
|
|
|
|
|
h |
0,10% |
|
|
|
|
|
|
|
Código Enlace de presión |
|
|
|
|
|
|
|
F |
Bridas estándar GB/T 9123.1-2000 Bridas con cuello soldado ANSI-ANSI B16.5 |
|
|
|
|
|
|
|
W. |
tipo de salud |
|
|
|
|
|
|
|
l |
Hilo de soldar |
|
|
|
|
|
|
|
t |
Personalización |
|
|
|
|
|
|
|
|
Certificado de inspección de código |
|
|
|
|
|
|
|
|
F |
Estándar de fábrica: certificado de prueba de fábrica |
|
|
|
|
|
|
|
|
I |
GB:Certificado de verificación de terceros |
|
|
|
|
|
|
|
|
|
Material del código |
|
|
|
|
|
|
|
|
|
A |
Tubo de medición: 316L |
|
|
|
|
|
|
|
|
|
do |
Tubo de medición:Hastellov |
|
|
|
|
|
|
|
|
|
F |
Tubo de medición: PTFE en aerosol para pared interior (para diámetro grande) |
|
|
|
|
|
|
|
|
|
t |
Personalización especial: utilizando esta carta para solicitar la personalización, informe la clasificación de presión |
|
|
|
|
|
|
|
|
|
|
Transmisor de código |
|
|
|
|
|
|
|
|
|
|
A |
tipo integrado |
|
|
|
|
|
|
|
|
|
|
B(XX) |
Tipo dividido (longitud del cable), con soporte |
|
|
|
|
|
|
|
|
|
|
|
Código Marca antideflagrante |
|
|
|
|
|
|
|
|
|
|
|
A |
EXD II CT5Gb |
| kmf-1- |
3b(0~800kg/h) |
A |
B |
40 |
A |
norte |
F |
F |
A |
B(10) |
A |
Información típica de pedidos |
Rango aplicado
Nuestros productos son ampliamente utilizados en los campos petrolero, químico, metalúrgico, eléctrico, alimentario, farmacéutico, de protección del medio ambiente y energético. Más de 30 provincias y ciudades de todo el país, y exportaciones en algunos países.
Nuestro servicio
1. P: ¿Puedo poner mi propio logo en el producto?
R: Claro. El logotipo se puede imprimir en la carcasa y el nombre de la empresa se puede grabar en la placa de identificación.
2. P: ¿Qué tal el control de calidad?
R: Todos los productos se probarán 3 veces antes de empacarlos.
3. P: ¿Puedo realizar un pedido de prueba, por ejemplo 1 unidad?
R: Ciertamente, el pedido de prueba es aceptable. En general disponemos de modelos comunes en stock. La muestra se enviará dentro de 1 semana después de recibir el pago.
4. P: ¿Podrían diseñar según mis requisitos?
R: Por supuesto, nuestro equipo diseñará para usted, para que nuestro medidor de flujo másico Coriolis de tubería de grado alimenticio funcione perfectamente para usted.
Detalles de entrega
Entrega rápida en 7 días laborables. / Empresa Express sugerida: DHL.
