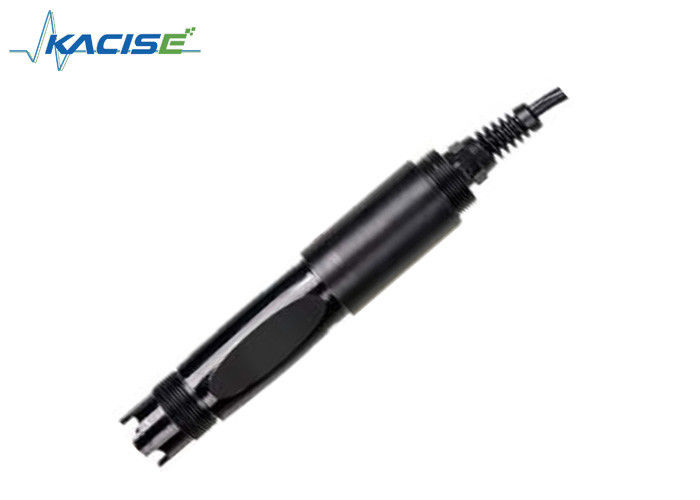

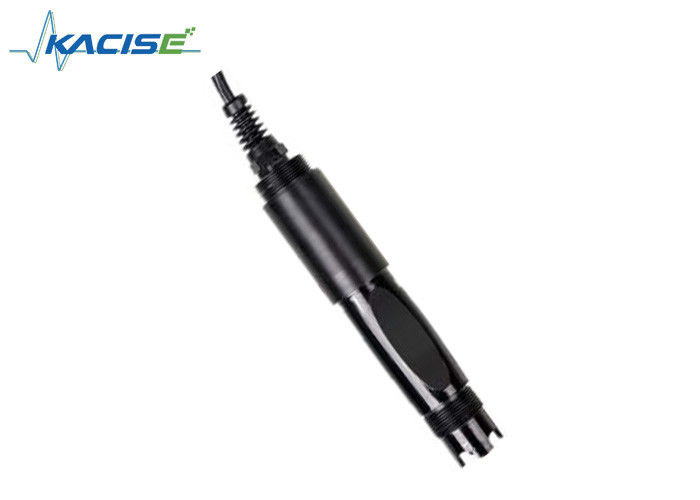

Resistencia a la corrosión Sensor de pH en línea con rango de medición de 0 ̊14pH y salida RS-485 para el monitoreo de la calidad del agua

El sensor de pH en línea KWS-700 se utiliza en el monitoreo de la calidad del agua en el medio ambiente, solución ácida/alcalina/salina, proceso de reacción química, proceso de producción industrial,puede satisfacer los requisitos de medición del pH en línea para la mayoría de las aplicaciones industriales.

• La salida de señal es RS-485 (protocolo Modbus/RTU).
• Conexión conveniente con equipos de terceros como PLC, DCS, ordenador de control industrial, controlador general, instrumento de grabación sin papel o pantalla táctil.
• Doble amplificador diferencial de alta impedancia con fuerte antiinterferencia y respuesta rápida.
• La sonda de pH patentada, la solución de referencia interna, se filtra muy lentamente del puente de sal microporoso bajo una presión de al menos 100 KPa (1 Bar),y su sangrado hacia adelante continúa durante más de 20 mesesEste sistema de referencia es muy estable y la vida útil del electrodo se prolonga en un factor de dos en comparación con los electrodos industriales convencionales.
• Fácil de instalar: 3/4 hilos de tubería NPT para una fácil instalación sumergible o instalación en tuberías y tanques.

Nota: El sensor no debe instalarse al revés ni horizontalmente cuando esté instalado, al menos en un ángulo de 15 grados o más.

1. Línea roja - cable de alimentación (12 ~ 24V)
2. Línea negra - tierra (GND)
3. Línea azul - 485A
4. Línea blanca - 485B
5. Cables desnudos - cables blindados

Una vez terminado el cableado, debe comprobarse cuidadosamente para evitar conexiones incorrectas antes de encender.

Especificación del cable: teniendo en cuenta que el cable está inmerso en agua (incluida la del mar) durante mucho tiempo o expuesto al aire, el cable tiene cierta resistencia a la corrosión.El diámetro exterior del cable es Φ6 mm y todas las interfaces son impermeables.

Cuando se mida el sensor de pH, debe limpiarse en agua destilada (o agua desionizada),y el papel filtrante debe utilizarse para absorber la humedad para evitar la introducción de impurezas en el líquido a ensayar. 1/3 del sensor debe insertarse en la solución a ensayar.
El sensor debe lavarse cuando no esté en uso, insertarse en una funda protectora con una solución de cloruro de potasio de 3,5 mol/l o insertarse en un recipiente con una solución de cloruro de potasio de 3,5 mol/l.
solución de cloruro de potasio.
Compruebe si el terminal está seco. Si está manchado, limpielo con alcohol absoluto y séquelo. Evite la inmersión prolongada en agua destilada o solución proteica y evite el contacto con grasa de silicona.Con un sensor más largo, su película de vidrio puede volverse translúcida o con depósitos, que pueden lavarse con ácido clorhídrico diluido y enjuagarse con agua.debe calibrarse con el medidor para calibrar.
Cuando la calibración y la medición no puedan realizarse mientras el sensor se mantiene y se mantiene de la manera anterior, el sensor ha fallado.
el sensor.

La lectura real y el estándar del instrumento a veces tienen un error de ± 1 dígito.

Nota: el sensor ha sido calibrado en fábrica, si no excede el error de medición, la calibración no debe ser aleatoria.

Utilizar 250 ml de agua destilada en un cilindro de medición, verter en un vaso, añadir un paquete de polvo de calibración con pH=6,86, agitar uniformemente con una varilla de vidrio hasta que el polvo esté completamente disuelto,configurar la solución con pH=6.86, coloque el sensor en la solución, espere 3 ~ 5 minutos, después de que el valor esté estable, vea si el valor mostrado es 6.86.Para las instrucciones de calibración, véase el apéndice .

Para la solución ácida: tomar 250 ml de agua destilada en un cilindro de medición, verter en un vaso, añadir un paquete de polvo de calibración con pH=4,00Mezclar uniformemente con una varilla de vidrio hasta que el polvo esté completamente disuelto, y configure la solución topH=4.00; En la solución, espere de 3 a 5 minutos. Después de que el valor esté estable, verifique si el valor es 4.00. Si no, se requiere la calibración de la pendiente.Para las instrucciones de calibración, véase el apéndice..

Para la solución alcalina: tomar 250 ml de agua destilada en un cilindro de medición, verter en un vaso, añadir un paquete de polvo de calibración con pH=9,18Mezclar uniformemente con una varilla de vidrio hasta que el polvo esté completamente disuelto, y configurar la solución para que sea pH=9.18; dentro de la solución, esperar de 3 a 5 minutos. Después de que el valor esté estable, compruebe si la pantalla es 9.18.Para las instrucciones de calibración, véase el apéndice..

Los departamentos de inspección de calidad cuentan con procedimientos de inspección estandarizados, con equipos e instrumentos de detección avanzados,y de conformidad estricta con los procedimientos de ensayo para productos que realizan una prueba de envejecimiento de 72 horas, prueba de estabilidad, no de productos de fábrica estándar.

La parte receptora devuelve directamente el lote del producto con una tasa de fallo del 2% y todos los costes incurridos son sufragados por el proveedor.La norma de referencia se refiere a la descripción del producto proporcionada por el proveedor..

Garantizar la cantidad de mercancías y la rapidez del envío.

La empresa proporciona un servicio local de posventa en el plazo de un año a partir de la fecha de venta, pero no incluye los daños causados por un uso inadecuado.Pero el costo del envío debe ser concebidoSi se daña en el camino, la compañía reparará los daños del instrumento de forma gratuita.

El formato de datos predeterminado para la comunicación Modbus es: 9600, n, 8, 1 (tasa de baud 9600bps, 1 bit de inicio, 8 bits de datos, sin paridad, 1 bit de parada).

Los parámetros como la velocidad de transmisión pueden ser personalizados.

1. Cuadro de instrucciones de lectura de datos

06 03 XX XX XX XX XX XX

Dirección Código de función Dirección del registro Número de registros Código de verificación CRC (primero byte bajo)

2. Cuadro de respuesta de lectura de datos

06 03 xx xx... xx xx xx

Dirección Código de función Bytes Datos de respuesta Código de verificación CRC (bajo byte primero)

3. Escribir marco de instrucciones de datos

06 06 xx xx xx xx xx

Dirección Código de función Dirección de registro Escribir datos Código de verificación CRC (bajo byte primero)

4. Escribir el marco de respuesta de datos (mismo marco de comandos de datos)

06 06 xx xx xx xx xx

Dirección Código de función Dirección de registro Escribir datos Código de verificación CRC (bajo byte primero)

Nota:

1. Dirección del registro Modbus de acuerdo con el protocolo definido con la dirección de inicio del tipo de registro (16 hex representa el registro de dirección de inicio real entre paréntesis).
2. Al cambiar la dirección del sensor, la dirección del sensor en el comando de retorno es la nueva dirección modificada.
3. La definición de datos que devuelve el valor medido al leer los datos:

El número de miembros de la Comisión es el siguiente:

2 bytes de medición 2 bytes de medición 2 bytes de valor de temperatura 2 bytes de escala de temperatura

Número de la escala de valores

El tipo de datos por defecto es: doble byte entero, byte alto primero; otros son opcionales como tipos de coma flotante.

Función: Obtener el pH y la temperatura de la sonda de medición; la unidad de pH es pH; la unidad de temperatura es °C.

Marco de solicitud: 06 03 00 00 00 04 45 BE.

Marco de respuesta: 06 03 08 00 62 00 02 01 01 00 01 24 59

Ejemplo de lectura:

pH: 00 62 indica el valor hexadecimal de lectura del pH, 00 02 indica que el valor del pH tiene 2 decimales y se convierte a un valor decimal de 0,98.

Valor de temperatura: 01 01 indica el valor hexadecimal de la temperatura de lectura, 00 01 indica que el valor de temperatura tiene 1 lugar decimal y se convierte en un valor decimal de 25.7

Función: Establecer el valor de calibración de pH cero del electrodo. El valor cero se basa en el estándar de pH 6,86. Los ejemplos son los siguientes;

Marco de solicitud: 06 06 10 00 00 00 8C BD

Cuadro de respuesta: 06 06 10 00 00 00 8C BD Calibración de pendiente
Función: fijar el valor de calibración de la pendiente de pH del electrodo; la calibración de la pendiente se divide en calibración de punto alto y calibración de punto bajo, y la solución alcalina se mide en el punto alto;la solución ácida se mide en el punto más bajo, donde la solución estándar es alta aquí. punto 9.18pH, baja solución estándar de 4.00pH de la referencia de calibración, los ejemplos son los siguientes:

Solución estándar de punto alto 9.18 Calibración del pH: Marco de solicitud: 06 06 10 04 00 00 CD 7C
Marco de respuesta: 06 06 10 04 00 00 CD 7C Solución estándar baja 4,00 calibración del pH: Marco de solicitud: 06 06 10 02 00 00 2D 7D
Cuadro de respuesta: 06 06 10 02 00 00 2D 7D

Función: establecer la dirección del dispositivo MODBUS del electrodo; cambiar la dirección del dispositivo 06 a 01.
Cuadro de respuesta: 06 06 20 02 00 01 E3 BD

Si el sensor no ejecuta correctamente el comando host, devolverá la siguiente información de formato:

a) Código: 01 error de código de función

03 ¢ los datos son erróneos

b) COM: Código de función recibido
