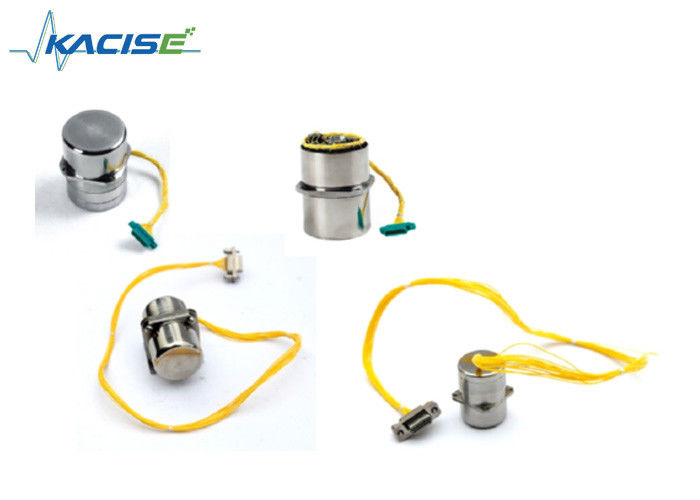

Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura

Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura

  • Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura
  • Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura
Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura
Datos del producto:
Lugar de origen: China
Nombre de la marca: KACISE
Certificación: CE
Número de modelo: KTG-M5
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: Negotiable
Detalles de empaquetado: cartón/caso de madera, o peticiones de los clientes
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal
Capacidad de la fuente: 10000pcs/month
Contacto
Descripción detallada del producto
la temperatura: -15~100℃ vibración: 5G
Choque: ≥50g Brida: M5×29mm
Dimensiones: φ29×53mm Peso: <130g>
Tarifa de la sincronización: 8000r/min Tiempo de sincronización: ≤30s
Alta luz:

sensor del giroscopio de los mems

,

módulo del sensor del giroscopio

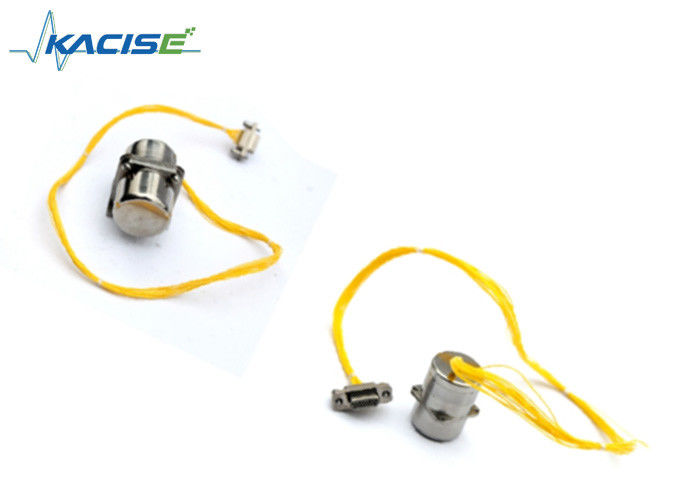

Giroscopio dinámicamente adaptado de la excavación de pozos KTG-M5







Característica



Peso ligero del ☆
☆ tamaño pequeño
El comenzar rápido del ☆
☆ usado en el ambiente de alta temperatura



Introducción
En el campo de la perforación, los dispositivos de inercia son mayores y más adaptables que el campo de vuelo, debido a sus condiciones de trabajo pobres, las temperaturas ambientales es alto, la temperatura de la adaptación y los requisitos de la vida es muy exigente, el girocompás dinámicamente adaptado KTG-M5 se diseña para el caso del campo de la perforación.





Parámetro

Parámetro Espec. Valor Unidad
Poder Poder (fase 3) 12&400 V y herzios
Poder (1 fase) 5&16000 V y herzios
funcionamiento Deriva al azar ≤0.2 °/h
Estabilidad de la deriva ≤0.25 °/h
No lineal ≤0.5 %FS
Tarifa de seguimiento máxima ≥60 °/S
Deriva No-G-sensible ≤15 °/h/g
Deriva G-sensible ≤8 °/h/g
Ancho de banda ≥60 Herzios
Factor de posicionamiento de Torquer ≥670 °/h/mA
tecnológico Tarifa de la sincronización 8000 r/min
Tiempo de sincronización ≤30 S
Pendiente de la salida 21±2 milivoltio ‘
Torquer primario 50±3 Ω
esfuerzo de torsión secundario 2±0.5 Ω
Físico Peso <130> g
Dimensiones φ29×53 milímetro
Reborde M5×29 milímetro
Ambiente de trabajo Temperatura -15~100
Vibración 5 g
Choque ≥50 g



Instalación

Los productos se deben instalar para asegurar ese eje de X (y) y la referencia de la medida
el eje coincide, error de la instalación debe ser menos de 5'.



Operación
1. Solamente productos que hacen juego el poder apropiado y la placa de circuito bloqueada del lazo en orden
para trabajar correctamente, necesite a la placa de circuito, explican por favor por adelantado.
2. Cuando el producto bajo uso normal, usted debe poner la corriente de encender el motor,
sobre 40s, y entonces el lazo de la en-cerradura, de modo que los productos en estado del lazo cerrado;
el cierre, desconexión cerró el lazo de modo que el producto esté en la operación de anillo abierto,
y entonces desconecte la fuente de alimentación.
3. el producto activado, cerrado en 40s, debe evitar sacudir el producto,
el proceso de instalación debe ser luz, se enciende para arriba, la no-colisión del producto, percusión.
4. el producto en el uso del proceso se prohíbe estrictamente para tirar del enchufe.
5. el producto en el uso del proceso, no puede cortocircuitar entre la fuente de la alimentación externa.
6. la anormalidad ocurre durante uso, debe cortar inmediatamente la corriente, aislamiento de fallas, si
la falta interna del producto, el cliente notificará puntualmente a mi compañía, mi compañía organizada por la reparación.



Dimensión



Giroscopio dinámicamente adaptado de la excavación de pozos para el ambiente de alta temperatura 0



Definición del conector

El tipo del zócalo: J30J-15T (cable length160~175mm)

Pin no. Definición de función Observación
1 Salida de la señal de X-AXIS
2 Tierra Para el poder y las señales de la excitación
3 bobina del esfuerzo de torsión de X-AXIS (el extremo)
4 Un poder del conductor del motor de la fase Allí-fase 12V, 400Hz
5 Fuente de alimentación de la excitación del sensor Singal-phase5V, 16KHz
6 Salida de la señal de Y-AXIS
7 bobina del esfuerzo de torsión de Y-AXIS (el principio)
8 Poder del conductor del motor de la fase de B Allí-fase 12V, 400Hz
9 DC+15V Poder para el preamplificador
10 DC-15V Poder para el preamplificador
11 bobina del esfuerzo de torsión de X-AXIS (el principio)
12 FALTA DE INFORMACIÓN
13 FALTA DE INFORMACIÓN
14 Poder del conductor del motor de la fase de C Allí-fase 12V, 400Hz
15 bobina del esfuerzo de torsión de Y-AXIS (el extremo)




NOTA: Lo mismo se aplica a J30J-21T, si el uso el otro zócalo, explica por favor por adelantado.
