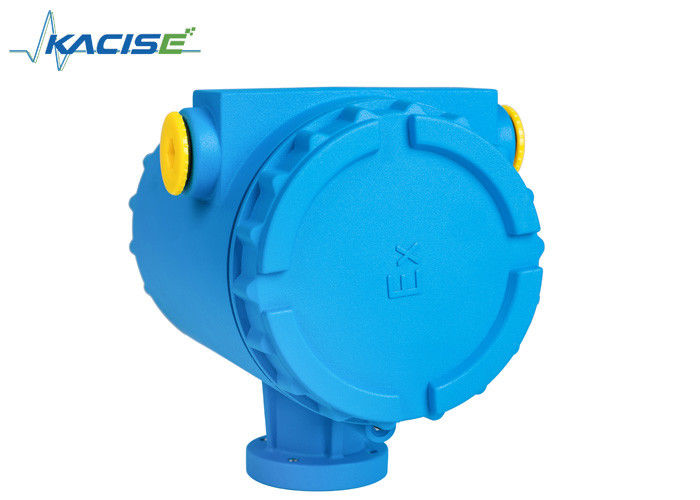

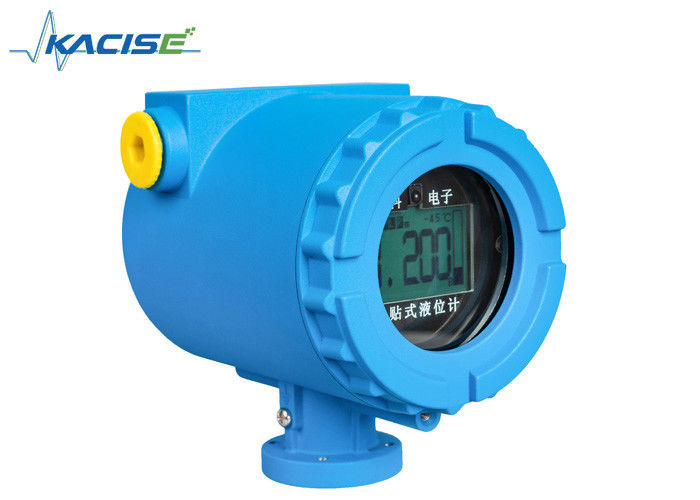

KXEUL01 Tanques instalados en el exterior para el control del nivel de líquido de líquidos altamente corrosivos
1 Principio de funcionamiento
Sensor externo de palanca de líquido con principio de alcance de sonar, utilizando el sensor de temperatura integrada para procesar la señal de sonar. el sensor se pega en la pared exterior del tanque.Utilizando el algoritmo patentado para calcular la altura del líquido en el tanque y la salida a un sistema de control remoto (por ejemplo.DCS) a través de (4-20) mA, HART, RS-485, Modbus.
Según la figura a la derecha, se toma el tiempo para que la señal sea transmitida y luego recibida desde la superficie del líquido.Las señales del transductor se introducen en el procesador y luego se procesan mediante un algoritmo patentado para calcular la altura del líquido según la fórmula:
Detalles rápidos
El lugar de origen:
Shaanxi, China (continente)
Nombre de la marca:
Cacique
Número del modelo:
Se aplicará el procedimiento siguiente:
El uso:
Sensor de nivel
Teoría:
Sensor ultrasónico
Producción:
El uso de la tecnología de control de velocidad se debe realizar en un espacio de tiempo limitado, de forma que no se produzca ningún cambio en la velocidad.
Error de repetibilidad:
± 5 mm
La potencia:
24 V CC ± 5% (sistema de dos cables)
Material externo:
de aluminio fundido
Protección contra la entrada:
Protección IP67
Marca a prueba de explosión:
ExdmiIICT6
Sitios aplicables:
todas las atmósferas de gases explosivos, excepto en las minas de carbón
Temperatura ambiente para el panel de funcionamiento:
-40°F ~ +140°F
Temperatura ambiente para la sonda ultrasónica:
-40 ° F ~ +212 ° F
espesor medible de la pared del tanque:
70 mm como máximo
Capacidad de suministro
Capacidad de suministro: 300 piezas por mes
Embalaje y entrega
Detalles del embalaje
1 juego en 1 cartón con tamaño 770*290*200 (mm) o 600*290*200 (mm)
Puerto
Lian Yungang/Shanghai/Tianjin u otro puerto según lo solicite el cliente
En el caso de los depósitos de agua, se utilizará un depósito de agua de agua.
- Instalación no destructiva, sin perforación en la pared del tanque, solo conecta la sonda con un chupador magnético, pegamento o soporte, sin soldadura y sin perturbaciones en el uso normal del tanque,especialmente aplicable a los depósitos con toxicidad, fuerte líquido alcalino corrosivo en el interior.
- La instalación no perturbará el uso normal del depósito.
- No hay requisitos especiales para el material medio y el del tanque.
- A prueba de explosión.
- Aplicable en diversas condiciones complicadas.
- Tecnología de autoajuste para garantizar un rendimiento estable
- Calibración automática.
- Fuerte capacidad anti-interferencia.
¿Qué puede hacer la tecnología avanzada?Instalación no destructiva¿Qué te daría?
- Sí, es cierto.La seguridad es conveniente.yAhorro de costes.
No tiene que preocuparse si hay alta presión, líquido tóxico o fuerte corrosivo en el tanque.
Parámetros
| Error de repetibilidad |
2 mm |
| espesor medible de la pared del tanque |
50 mm como máximo |
| Material del tanque |
Acero, acero inoxidable, vidrio, plásticos sin espuma y otros materiales compactos
los materiales.
|
| Medio medible |
Líquido puro, líquido lechoso, líquido en suspensión |
| Temperatura ambiente: |
-4°F~140°F ((la temperatura máxima para el tipo de alta temperatura es 302°F) |
| Humedad ambiental |
15% a 100% de HRC |
| La potencia: |
El valor de las emisiones de dióxido de carbono debe ser igual o superior a: |
| Salida de la señal: |
Salida del relé |
| Capacidad del relé |
Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| Diámetro del orificio de roscado |
Φ8 mm (diámetro del cable adaptativo Φ6~8 mm) |
| Material de las cáscaras |
Aluminio fundido |
| Protección contra la entrada de caparazones |
Protección IP65 |
| A prueba de explosión |
ExdmiIICT6 |
| Sitios aplicables |
Atmosfera de gases explosivos, excepto en las minas de carbón |
| Material de la cáscara del sensor (sonda) |
Material del caparazón del sensor de acero inoxidable: acero inoxidable |
| Conector estándar |
G1/2 |
Aplicación
Nuestro control de nivel de líquido / interruptortiene una muy buena aplicación para el aceite o los productos químicos peligrosos.
Medio ya aplicado en:
| Gas licuado |
Etileno |
Ácido clorhídrico |
Ácido nítrico |
Ácido sulfúrico |
| El propileno |
Aqua Carbolisata, también conocida como Aqua Carbolisata |
Aceite comestible |
El petróleo crudo |
Disminuidor de laca |
| Salmuera |
El butadieno |
Cloretileno |
Hidrocarburos ligeros |
Líquido de soda cáustica |
| Las demás sustancias químicas |
|
Aceite ligero |
Gasolina |
C3 |
| El petróleo |
El xilo |
Ácido oxálico |
Oxiran |
* |
| Carbinol |
El etanol |
Dimetilo * |
Dimetilo * |
Gasóleo |
Aplicable a varios tipos de depósitos, como por ejemplotanque esférico, tanque de pie y tanque horizontal.
Comparación
Así que...¿ Por qué?¿Es nuestroControl/interruptor del nivel de líquido¿Es su mejor opción en lugar del control/interruptor de nivel tradicional?
Veamos la comparación de nuestro interruptor de nivel y el tradicional:
|
Nuestro cambio de nivel |
Cambiador de nivel tradicional |
| Instalación |
No hay perforación.
Cómodo y seguro.
|
Se requiere perforación.
Es incómodo.
|
|
Reparación, mantenimiento o
sustitución por un nuevo medidor de nivel
|
No hay ninguna perturbación en el uso normal del tanque. |
Los usuarios deben liberar todo el líquido en el tanque y limpiarlo.
No se puede utilizar durante días que
El resultado es un retraso en el trabajo y grandes pérdidas.
|
Conclusión:El nuestronivel de líquido
control/ conmutadorTiene el carácter absolutamente distinguido y competitivo
Las ventajas en el control del nivel, especialmente para el control de las sustancias peligrosas
líquido (tóxico, fuerte corrosivo, ácido...) a alta presión y herméticamente sellado
El tanque.
Embalaje y envío
- Embalaje individual
- El producto se embala entre dos esponjas.
- Tamaño: 600 mm*110 mm*290 mm
- Peso bruto: Aproximadamente 10 kg (el peso varía según la longitud del cable de la sonda)
