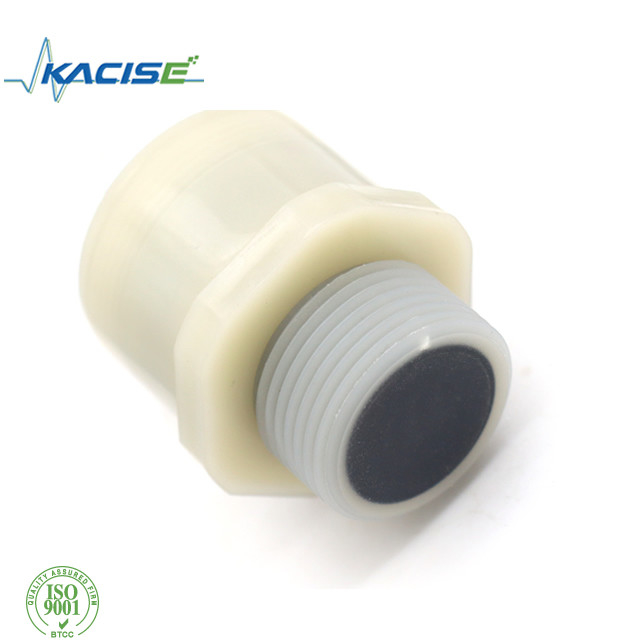

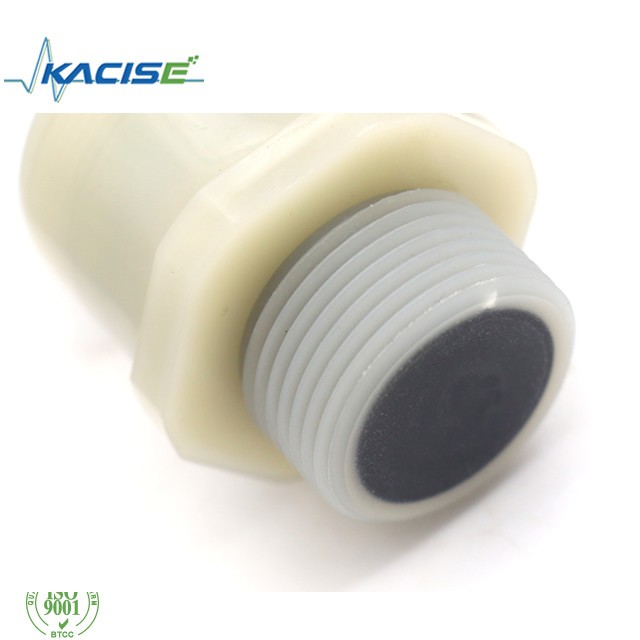

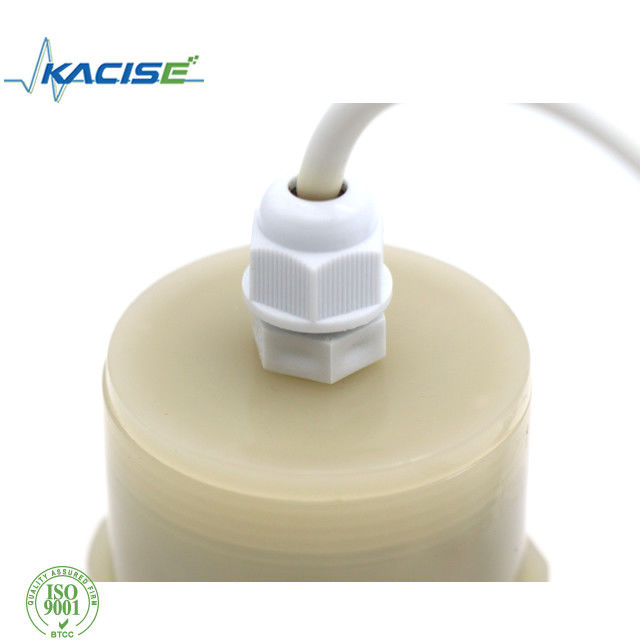

4-20mA RS485 PTFE Sensor de nivel de agua de ultrasonido resistente a la corrosión
Descripción
Este sensor proporciona detección y alcance de muy corto a largo alcance, en una carcasa de PVC compacta y robusta, diseñada para cumplir con IP65.
Características
- Es muy sensible.
- Es una estructura compacta y robusta.
- Calificación de protección IP65.
- Envases resistentes a la corrosión, adecuados para el medio y la aplicación corrosivos
Parámetro
| Parámetros generales |
Propiedades mecánicas |
| Rango de detección |
200 mm ~ 3000 mm |
Conexión |
Cables de 5 pines |
| Frecuencia del transductor |
70 KHZ |
Peso |
100 gramos |
| Precisión de la repetibilidad |
≤ 1 por ciento |
Grado IP |
Protección IP65 |
| Tiempo de respuesta |
< 50 ms |
|
| Ángulo del haz |
7° ± 2 |
| Compensación temporal |
temperatura interior/exterior/fija. |
| Parámetros eléctricos |
| Voltado de funcionamiento |
14Se aplicarán las siguientes medidas: |
| Válvula de trabajo límite |
La velocidad de corriente es la velocidad de corriente de corriente. |
| Consumo de energía |
No más de 30 mA |
| Protección del circuito |
Protección contra cortocircuito, protección contra sobrecarga |
| Producción |
Salida digital |
Se trata de un sistema de seguridad. |
| Salida analógica |
0 a 5 V |
| Salida del interruptor |
0V / 5V |
| Medio ambiente |
| Temperatura ambiente de funcionamiento. |
0 ~ 70 °C (-40 ~ 85 °C, -55 ~ 125 °C, etc., personalizable) |
| Temperatura de almacenamiento |
-55 ~ 125 °C |
Las dimensiones
El cableado
Aplicación
- Medición del nivel del tanque
- Medición del nivel del contenedor
- Detección de la zona de proximidad
- Detección de personas
- Sensor de alcance del robot
- Navegación autónoma
- Navegación con varios sensores
- Medición de la distancia
- Detección de objetos de larga distancia
- Automatización industrial
Descripción de las funciones del sensor
Ajuste de la salida analógica.
La salida analógica se puede programar según lo desee el usuario.
Se pueden programar 8 tipos de funciones de salida.
Toda la rutina de configuración como sigue,
el paso 1 establece una distancia puntual por el RS485,
el paso 2 establece otra distancia puntiaguda por el RS485.
Paso 3 establecer el tipo de salida de revestimiento o interruptor, y establecer las opciones de salida correspondientes
Paso 4: reinicie el sensor.
- Función de salida de pendiente positiva en modo ventana normalmente abierta y en modo revestimiento.
- Función de salida de pendiente negativa en modo ventana normalmente cerrada y en modo revestimiento.
- Punto de conmutación único, función de apertura normal.
- Punto de conmutación único, función normalmente cerrada.
- Punto de interrupción único con función de abertura normal de la brecha de histeresis.
- Punto de interrupción único con función de apertura de histeresis normalmente cerrada.
- Detección de presencia de objetos: función abierta normal.
- Detección de presencia de objetos con función abierta cerrada.
El reloj interno puede asegurar que no se puede cambiar después de 5 minutos después de encendido.el usuario sólo puede establecer la distancia de la solicitud después de reinicio de la energía.
Para el tipo de salida RS485.
Hay 2 tipos de estilo de trabajo,
Uno para la medición automática, el sensor medirá la distancia o el nivel repetidamente, y el período de medición puede ser establecido por el UART.
El otro estilo es el modo de ahorro de energía cuando el sensor está dormido, hasta que el sensor reciba el comando de consulta con pre-código.
Por ejemplo, el resultado de la medida se puede leer accediendo al registro 0x101 mediante el protocolo Modbus.
Para más información, póngase en contacto con nosotros para obtener la guía de ingeniería de software.
