Lugar de origen:
China
Nombre de la marca:
Kacise
Certificación:
CE / ISO / Explosion-proof
Número de modelo:
KTF

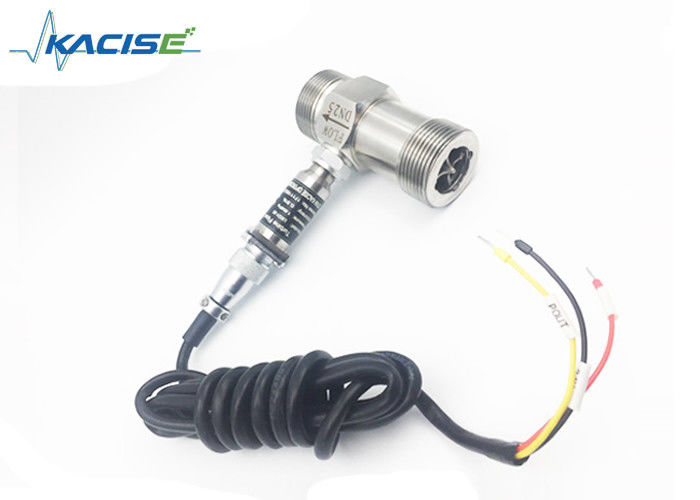

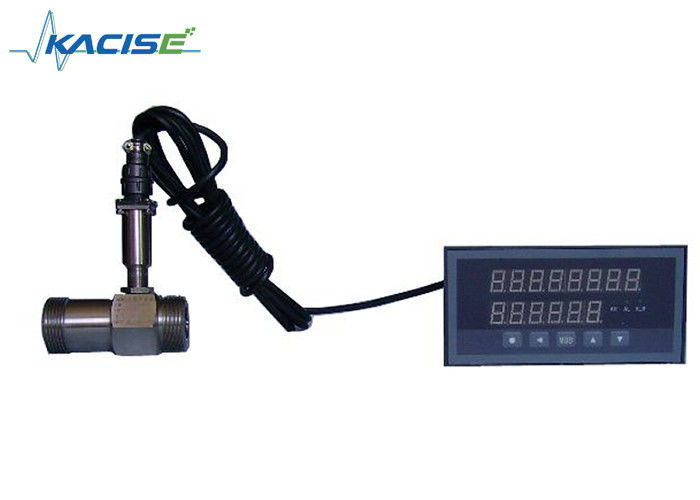

Medidor de flujo de turbina un medidor de flujo que se aplica ampliamente en las industrias farmacéutica, alimentaria, de bebidas para medición, dosificación, control, llenado, etc. La parte giratoria del medidor de flujo está hecha de un material especial que posee un buen rendimiento anticorrosivo y a prueba de herrumbre. La estructura del medidor de flujo tiene un diseño especial y una precisión y repetibilidad del medidor de flujo altamente aprobadas. Producto también con conexión de fácil mantenimiento, apto para industrias farmacéuticas y de bebidas.
| Parámetro | Valor | Unidad | |
|
Diámetro |
Hilo | 4, 6, 10, 15, 20, 25, 32, 40 | milímetros |
| Brida (abrazadera) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | milímetros | |
| Exactitud | ±1, ±0,5, ±0,2 (personalizado) | %R | |
| Relación de rango | 1:10, 1:15, 1:20 | ||
| Material del sensor | Acero inoxidable 304, 316(L), etc. | ||
|
Laboral ambiente |
Temperatura media. | -20~120 | °C |
| temperatura ambiente | -10~55 | °C | |
| Humedad relativa | 5%~90% | ||
| Presión atmosférica | 86~106 | Kpa | |
| Salida de señal |
Sensor: señal de frecuencia de pulso, nivel eléctrico bajo≤0.8V, nivel alto≥8V Transmisor: dos cables, señal de corriente CC de 4-20 mA |
||
| Interfaz de comunicación | RS485 | ||
|
Fuente de alimentación |
Sensor: +12 VCC, +24 VCC (opcional) Transmisor: +24 VCC Tipo de indicación local: celda de litio incorporada de 3 V o externa de +24 V CC |
||
| Cable de transmisión de señal | STVPV3×0,3 (3 hilos), 2×0,3 (2 hilos) | ||
| Distancia de transmisión | No más de 1000 | metro | |
| Interfaz de línea de señal |
Tipo básico: conector Hausman o cable de 3 hilos; Tipo a prueba de explosiones: M20 × 1,5 (F) |
||
| Grado a prueba de explosivos |
Tipo básico: no a prueba de explosiones; tipo a prueba de explosiones: ExdIIBT6 |
||
| Nivel de protección | IP65 | ||
|
Diámetro
(mm) |
Rango estándar (m3/h) | Alcance extendido (m3/h) |
Conexión normal y Clasificación de presión (MPa) |
Clasificación de presión especial (MPa) (conexión de brida) |
| DN4 | 0,04~0,25 | 0,04 ~ 0,4 | Conexión de hilo/6,3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Conexión de hilo/6,3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15~1,5 | Conexión de hilo/6,3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4~8 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN25 | 1~10 | 0,5~10 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN32 | 1,5~15 | 0,8~15 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN40 | 2~20 | 1~20 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN50 | 4~40 | 2~40 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Conexión de brida/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Conexión de brida/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Conexión de brida/1,6 | 2,5, 4,0, 6,3, 10, 16 |
Diagrama 1 (DN4~DN10):Sensor de flujo de turbina tipo conexión roscada (incluida la sección de tubería recta).
Diagrama 2 (DN15~DN40):Dibujo del tamaño del sensor de flujo conectado con rosca.
Diagrama 3 (DN4~DN10):Dibujo del sensor de flujo de turbina conectado con brida.
Método de instalación del sensor según diferentes especificaciones. Adopte una conexión roscada o bridada. El método de instalación se muestra en los diagramas 1, 2, 3.
| Diámetro (mm) | Largo(mm) | GRAMO | K(mm) | Diámetro(mm) | n(agujero) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Modelo | Observaciones | |||||||
| ktf | ||||||||
| DN | 4 | 4 milímetros | ||||||
| 6 | 6mm | |||||||
| 10 | 10 milímetros | |||||||
| 15 | 15 milímetros | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65 milímetros | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200 milímetros | |||||||
| Tipo | norte | Tipo de sensor: alimentación de +12 V o 24 V, salida de señal de pulso del sistema de 3 cables | ||||||
| A | Tipo de transmisor: alimentación de +24 V, salida 2 cables 4-20 mA | |||||||
| B | Tipo inteligente: celda de litio, indicador local, sin salida de señal | |||||||
| do | Tipo inteligente: alimentación de +24 V, indicador local, 2 cables de 4-20 mA/salida de pulso | |||||||
| C1 | Tipo inteligente: alimentación de +24 V, indicador local, comunicación RS485 | |||||||
| protocolo | ||||||||
| C2 | Tipo inteligente: alimentación de +24 V, indicador local, protocolo HART | |||||||
| Exactitud | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0,2 (pedido especial, largo tiempo de entrega) | |||||||
| Rango | W. | Rango de medición extendido | ||||||
| S | Rango de medición estándar | |||||||
| Material del cuerpo | S | 304 SS | ||||||
| l | Acero inoxidable 316 (L) | |||||||
| A prueba de explosiones | norte | No a prueba de explosiones | ||||||
| mi | A prueba de explosiones, ExdIIBT6 | |||||||
| Clasificación de presión | norte | Normal | ||||||
| H(x) | Presión alta | |||||||
