Lugar de origen:
China
Nombre de la marca:
Kacise
Certificación:
CE / ISO / Explosion-proof
Número de modelo:
KTF

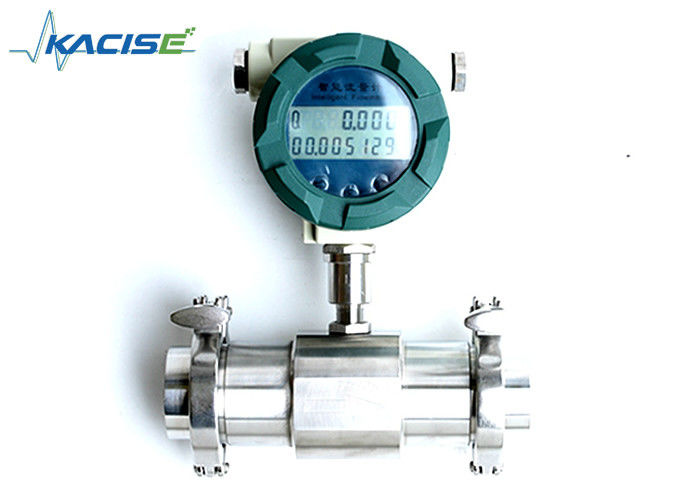

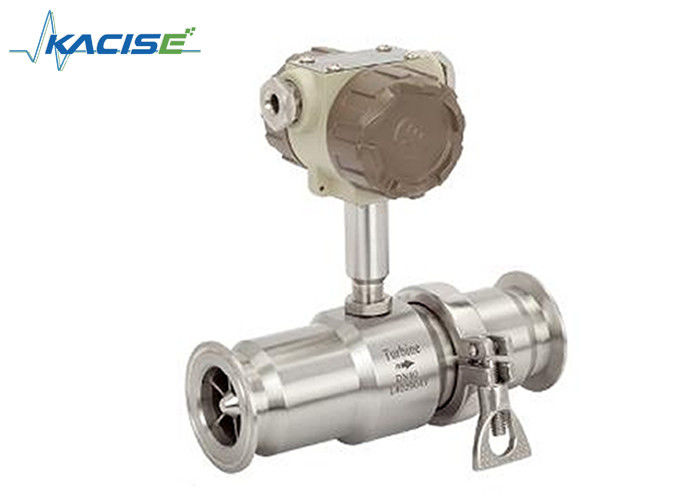

El medidor de flujo de turbina es un dispositivo de medición de flujo ampliamente utilizado en industrias como la farmacéutica, la alimentaria y la de bebidas. Sirve para diversos fines, incluidos medición, dosificación, control y llenado. Las características y características clave del medidor de flujo de turbina incluyen:
Material de la pieza giratoria: La parte giratoria del caudalímetro está hecha de un material especial conocido por su excelente rendimiento anticorrosivo y resistente a la oxidación. Esto garantiza durabilidad y longevidad en entornos industriales desafiantes.
Diseño estructural: El medidor de flujo presenta una estructura especialmente diseñada que mejora la precisión y la repetibilidad. Este diseño es crucial para lograr mediciones de flujo precisas y confiables en procesos industriales.
Aplicaciones: El medidor de flujo es particularmente adecuado para aplicaciones en las industrias farmacéutica y de bebidas donde la precisión y la higiene son factores críticos.
Propiedades anticorrosivas: Dada la elección de materiales y consideraciones de diseño, el medidor de flujo exhibe resistencia a la corrosión, lo que lo hace adecuado para manejar diversos líquidos sin comprometer la precisión.
Fácil mantenimiento: El medidor de flujo está diseñado para un fácil mantenimiento, lo que facilita su uso en entornos industriales donde el mantenimiento rápido y conveniente es esencial.
Versatilidad: el medidor de flujo de turbina es versátil y permite una variedad de aplicaciones como medición, dosificación, control y llenado. Su adaptabilidad lo convierte en una herramienta valiosa en diferentes procesos industriales.
Mediciones precisas: el medidor de flujo está diseñado para proporcionar mediciones de flujo precisas y confiables, cumpliendo con los requisitos de precisión de industrias como la farmacéutica y la de alimentos y bebidas.
En general, el caudalímetro de turbina destaca por su durabilidad, precisión e idoneidad para industrias donde mantener los estándares de higiene es crucial.
| Parámetro | Valor | Unidad | |
|
Diámetro |
Hilo | 4, 6, 10, 15, 20, 25, 32, 40 | milímetros |
| Brida (abrazadera) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | milímetros | |
| Exactitud | ±1, ±0,5, ±0,2 (personalizado) | %R | |
| Relación de rango | 1:10, 1:15, 1:20 | ||
| Material del sensor | Acero inoxidable 304, 316(L), etc. | ||
|
Laboral ambiente |
Temperatura media. | -20~120 | °C |
| temperatura ambiente | -10~55 | °C | |
| Humedad relativa | 5%~90% | ||
| Presión atmosférica | 86~106 | Kpa | |
| Salida de señal |
Sensor: señal de frecuencia de pulso, nivel eléctrico bajo≤0.8V, nivel alto≥8V Transmisor: dos cables, señal de corriente CC de 4-20 mA |
||
| Interfaz de comunicación | RS485 | ||
|
Fuente de alimentación |
Sensor: +12 VCC, +24 VCC (opcional) Transmisor: +24 VCC Tipo de indicación local: celda de litio incorporada de 3 V o externa de +24 V CC |
||
| Cable de transmisión de señal | STVPV3×0,3 (3 hilos), 2×0,3 (2 hilos) | ||
| Distancia de transmisión | No más de 1000 | metro | |
| Interfaz de línea de señal |
Tipo básico: conector Hausman o cable de 3 hilos; Tipo a prueba de explosiones: M20 × 1,5 (F) |
||
| Grado a prueba de explosivos |
Tipo básico: no a prueba de explosiones; tipo a prueba de explosiones: ExdIIBT6 |
||
| Nivel de protección | IP65 | ||
|
Diámetro (mm) |
Rango estándar (m3/h) | Alcance extendido (m3/h) |
Conexión normal y Clasificación de presión (MPa) |
Clasificación de presión especial (MPa) (conexión de brida) |
| DN4 | 0,04~0,25 | 0,04 ~ 0,4 | Conexión de hilo/6,3 | 10, 16, 25 |
| DN6 | 0,1 ~ 0,6 | 0,06 ~ 0,6 | Conexión de hilo/6,3 | 10, 16, 25 |
| DN10 | 0,2 ~ 1,2 | 0,15~1,5 | Conexión de hilo/6,3 | 10, 16, 25 |
| DN15 | 0,6 ~ 6 | 0,4~8 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN20 | 0,8 ~ 8 | 0,45~9 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN25 | 1~10 | 0,5~10 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN32 | 1,5~15 | 0,8~15 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN40 | 2~20 | 1~20 | Conexión de hilo/6,3 | 4,0, 6,3, 10, 16, 25 |
| Conexión de brida/2,5 | ||||
| DN50 | 4~40 | 2~40 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Conexión de brida/2,5 | 4,0, 6,3, 10, 16, 25 |
| DN125 | 25~250 | 13~250 | Conexión de brida/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN150 | 30~300 | 15~300 | Conexión de brida/1,6 | 2,5, 4,0, 6,3, 10, 16 |
| DN200 | 80~800 | 40~800 | Conexión de brida/1,6 | 2,5, 4,0, 6,3, 10, 16 |
Diagrama 1 (DN4~DN10):Sensor de flujo de turbina tipo conexión roscada (incluida la sección de tubería recta).
Diagrama2 (DN15~DN40):Dibujo del tamaño del sensor de flujo conectado con rosca.
Diagrama3 (DN4~DN10):Dibujo del sensor de flujo de turbina conectado con brida.
Método de instalación del sensor según diferentes especificaciones. Adopte una conexión roscada o bridada. El método de instalación se muestra en los diagramas 1, 2, 3.
| Diámetro (mm) | Largo(mm) | GRAMO | K(mm) | Diámetro(mm) | n(agujero) |
| 4 | 295 | G1/2 | |||
| 6 | 330 | G1/2 | |||
| 10 | 450 | G1/2 | |||
| 15 | 75 | G1 | Φ65 | Φ14 | 4 |
| 20 | 80 | G1 | Φ75 | Φ14 | 4 |
| 25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
| 32 | 140 | G2 | Φ100 | Φ14 | 4 |
| 40 | 140 | G2 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 | |
| 65 | 170 | Φ145 | Φ18 | 4 | |
| 80 | 200 | Φ160 | Φ18 | 8 | |
| 100 | 220 | Φ180 | Φ18 | 8 | |
| 125 | 250 | Φ210 | Φ18 | 8 | |
| 150 | 300 | Φ240 | Φ22 | 8 | |
| 200 | 360 | Φ295 | Φ22 | 12 |
| Modelo | Observaciones | |||||||
| ktf | ||||||||
| DN | 4 | 4 milímetros | ||||||
| 6 | 6mm | |||||||
| 10 | 10 milímetros | |||||||
| 15 | 15 milímetros | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65 milímetros | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200 milímetros | |||||||
| Tipo | norte | Tipo de sensor: alimentación de +12 V o 24 V, salida de señal de pulso del sistema de 3 cables | ||||||
| A | Tipo de transmisor: alimentación de +24 V, salida 2 cables 4-20 mA | |||||||
| B | Tipo inteligente: celda de litio, indicador local, sin salida de señal | |||||||
| do | Tipo inteligente: alimentación de +24 V, indicador local, 2 cables de 4-20 mA/salida de pulso | |||||||
| C1 | Tipo inteligente: alimentación de +24 V, indicador local, comunicación RS485 | |||||||
| protocolo | ||||||||
| C2 | Tipo inteligente: alimentación de +24 V, indicador local, protocolo HART | |||||||
| Exactitud | 05 | 0,5 | ||||||
| 10 | 1.0 | |||||||
| 02 | 0,2 (pedido especial, largo tiempo de entrega) | |||||||
| Rango | W. | Rango de medición extendido | ||||||
| S | Rango de medición estándar | |||||||
| Material del cuerpo | S | 304 SS | ||||||
| l | Acero inoxidable 316 (L) | |||||||
| A prueba de explosiones | norte | No a prueba de explosiones | ||||||
| mi | A prueba de explosiones, ExdIIBT6 | |||||||
| Clasificación de presión | norte | Normal | ||||||
| H(x) | Presión alta | |||||||
