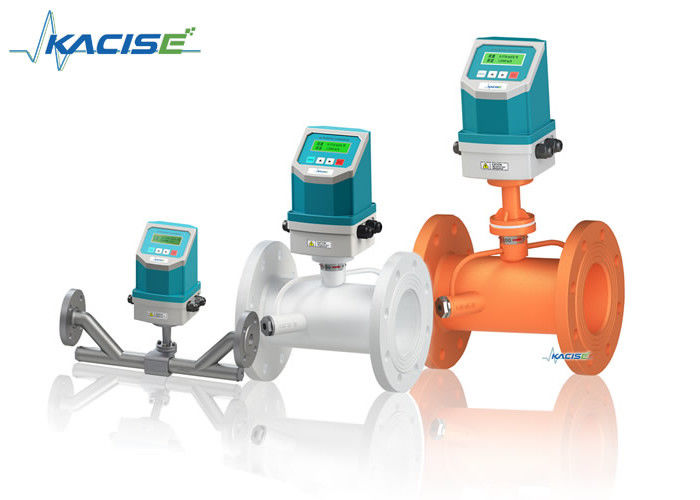

Medidor de flujo ultrasónico de alta precisión con RS485 Modbus para tuberías DN15 ~ 6000mm

Parte del host

Principio

Diferencia de tiempo por ultrasonidos

Precisión

± 1%

Muestra

LCD de 2 × 20 caracteres con luz de fondo

Salida de la señal

1 vía 4 ~ 20mA salida, resistencia eléctrica 0 ~ 1K, precisión 0.1%

Salida de pulso OCT de 1 vía ((Ancho de pulso 6 ~ 1 0 0 ms, el valor predeterminado es 2 0 0 ms)

Salida de relé de una vía

Entrada de la señal

3 vías de entrada de 4 ~ 20mA, precisión 0.1%, señal de adquisición como temperatura, presión y nivel del líquido

Conectar el transductor de temperatura Pt100, puede terminar la medición de calor / energía

Interfaz de datos

Aislar la interfaz serial RS485, actualizar el software del medidor de flujo por computadora, soportar el MODBUS, METER-BUS, etc.

El cable

Cables de par retorcido, generalmente de una longitud inferior a 50 metros;

Seleccione la comunicación RS485, la distancia de transmisión puede ser de más de 1000 metros.

Condición de las tuberías

Material de las tuberías

Se permite el acero, el acero inoxidable, el hierro fundido, el cobre, el tubo de cemento, el PVC, el aluminio, el producto de acero de vidrio, el revestimiento.

Diámetro del tubo

DN15 ~ 6000 mm

Tubo de longitud recta

La instalación del transductor debe estar satisfecha: aguas arriba 10D, aguas abajo 5D, 30D desde la bomba.

Mediano

Tipo de líquido

Agua, agua de mar, aguas residuales, aceite, productos químicos (alcohol, ácidos, etc.), efluentes vegetales y otros líquidos

Temperatura

-30 a 160 °C

La turbidez

A las 10 de la noche no tanto burbujas.

Velocidad de flujo

0 ~ ± 10 m/s

Medio ambiente

Temperatura

En el caso de los equipos de ensayo, se utilizará el método de ensayo.

Humedad

Anfitrión: 85%RH; sensor de flujo: IP68, menos de 2 m bajo el agua

Fuente de alimentación

DC8~36V o AC85~265V o con batería

Consumo

1.5W
