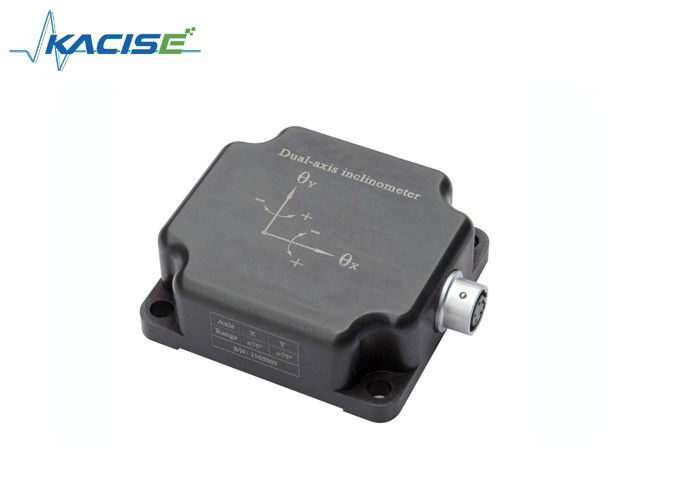

Sensor de inclinación de alta precisión con protección IP67 y salida RS485 para automatización industrial

Introducción del producto

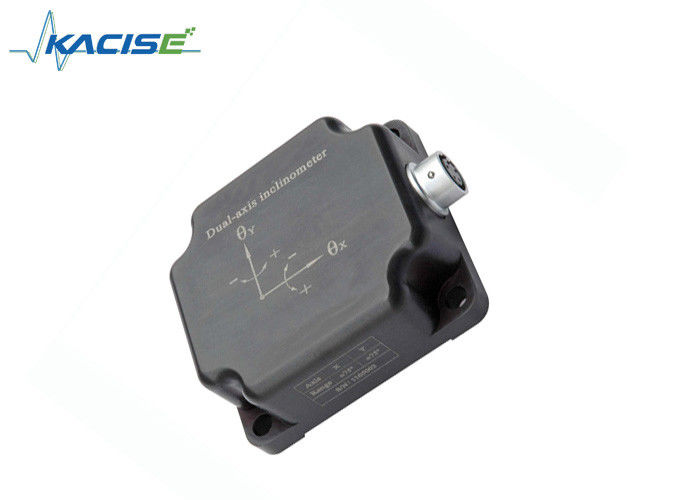

El sensor de inclinación de la serie QJJ200 es un sensor de inclinación MEMS para medir el ángulo entre la superficie medida y el plano horizontal. Sistema de control MCU integrado, el rango de temperatura de compensación está dentro de (-45 ℃ ~+85 ℃), mientras tanto se realiza la corrección no lineal secundaria para mejorar la precisión general del sensor.

Para el sensor de inclinación de doble eje, QJJ200 adopta la definición de sistema de navegación inercial del método de cálculo del ángulo de inclinación y ángulo de balanceo, además de una simple combinación mecánica de 2 ejes para satisfacer las necesidades de medición de una variedad de áreas de control.

Este sensor adopta la teoría gravitacional sensible, que puede generar el ángulo de actitud horizontal relativo actual en tiempo real, es fácil de instalar y usar, es resistente a interferencias electromagnéticas externas y se puede adaptar al entorno hostil y al trabajo a largo plazo en el sector industrial. Este tipo de sensor de inclinación es ideal para control y automatización industrial, plataformas y otras áreas de medición de actitud. Los sensores son principalmente adecuados para mediciones estáticas y dinámicas de cambios lentos, no aptos para mediciones dinámicas de cambios rápidos.

Características

• Amplio rango de entrada de energía, CC 8 ~ 30 V
• Amplia temperatura de funcionamiento, -45 ℃ ~ +85 ℃
• Resolución mejor que 0,1°
• Estabilidad a largo plazo mejor que 0,3°
• Clase de protección IP67
• Alta resistencia a las vibraciones > 10000g
• Rango ± 30°, ± 90°, ± 180°, 0° ~ 360° (rotación en plano vertical) Opcional
• Salida: voltaje analógico 0 ~ 5 V, corriente 4 ~ 20 mA, RS232, RS485 opcional
• Protocolo de salida: modo de salida digital RS232/RS485 para el producto, protocolo de datos de salida según las necesidades del usuario, protocolo Modbus-RTU estándar o protocolo definido por el usuario seleccionado.

Especificación
