Datos del producto:
Lugar de origen: Shaanxi, China (continente)
Nombre de la marca: KACISE
Número de modelo: GXPS609A
Pago y Envío Términos:
Cantidad de orden mínima: 0-100
Precio: Negotiable
Detalles de empaquetado: peticiones del cartón o de los clientes disponibles
Tiempo de entrega: 5 días laborables después del pago
Condiciones de pago: L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 1000 pedazos/pedazos por la semana negociable
Contacto
Descripción detallada del producto
Gama de la medida: diesel de los 0~3m Precisión de la medida: 0.5%f.s
Tipo de interfaz: NPT1 Temperatura de trabajo: -25℃~85℃
Temperatura de almacenamiento: -25℃~85℃. Defienda el grado: IP65
Alta luz:

sensor llano flúido ultrasónico

,

sensor llano líquido ultrasónico

La radio móvil del control GPRS del OEM irriga el sensor llano ROLA de combustible del agua de la distancia





1. El sistema resume



“El sistema de medición líquido de la altura en GPRS comunica modo” incluye la “altura líquida que mide el equipo de terminal en GPRS comunica modo”, “software de la gestión del servidor” y la “línea de la configuración”. Se utiliza por medir el tiempo de valor líquido de la altura de la medida, valor de la temperatura, los datos de la longitud y de la latitud, fecha e información del tiempo y muestra a éstos valor en “el software de la gestión del servidor”.

Aviso 1: “El sistema de medición líquido de la altura en GPRS comunica modo” para el “sistema corto” como descripción siguiente.

Aviso 2: La “altura líquida que mide el equipo de terminal en GPRS comunica modo” para el “terminal corto” como descripción siguiente.

Aviso 3: “El software de la gestión del servidor” para el “software corto” como descripción siguiente.

Aviso 4: La “línea de la configuración” para la “línea corta” como descripción siguiente.

El “terminal” se utiliza por medir el tiempo de valor líquido de la altura de la medida y de valor de la temperatura, y transmite éstos valor de medición al “software” en GPRS comunica modo, el usuario puede utilizar “software” para ver el valor líquido de la altura y para manejar este el “terminal”.

El “software” es solamente un software de la versión parcial de programa para ofrecer al usuario, su función es muy simple, y no es tener una función potente para tomar a muchos el “terminal” que corre al mismo tiempo. Si la necesidad de usuario un sistema grande “software” con la función potente, entra en contacto con por favor la tecnología Co. de la óptica electrónica de Xi'an Kacise, Ltd.

La “línea” se utiliza solamente para configura el “terminal” por el usuario, es conecta entre el “terminal” y el puerto serie RS232 de ordenador.



2. Dibujo “terminal” de la estructura

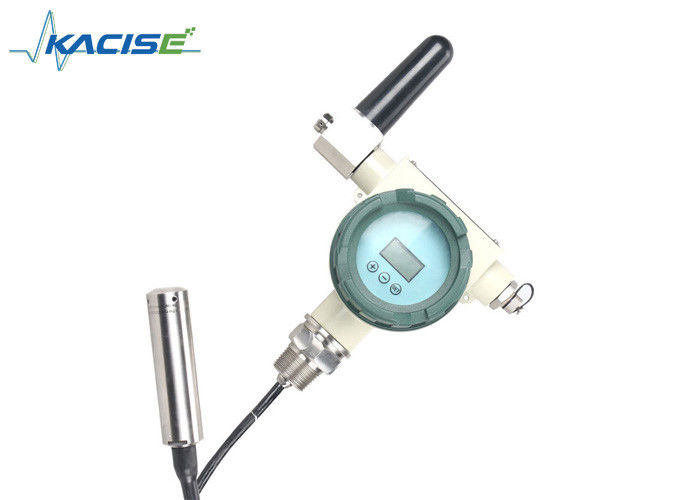

Dibujo terminal de la estructura GXPS609 (GPRS): como imagen una



El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 0

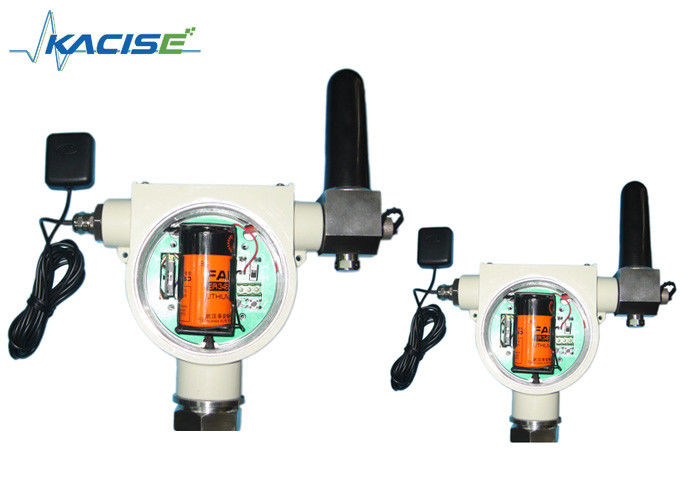

La parte posterior del terminal GXPS609 (GPRS): como imagen dos

El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 1



3. uso de la fuente del estándar y de alimentación de la tecnología



Gama de la medida diesel de los 0~3m.
Precisión de la medida 0.5%F.S.
Manera de la fuente de alimentación

batería 3.6VDC y 10VDC~35VDC

fuente de la alimentación externa.

Defienda el grado IP65
Trabaje la temperatura -25℃~85℃.
Temperatura de almacenamiento -25℃~85℃.
Frecuencia de la comunicación GSM/GPRS 850/900/1800/1900MHz.
Tipo de interfaz NPT1.
Tiempo de trabajo de la sincronización minuto 3 ~ minuto 1000 (puede fijar).
Añada la función LCD, llave-prensa, GPS.
Límite de tiempo “terminal” del uso de la batería por ejemplo, la batería del número uno del uso “ER34615M”, su capacidad es 14.5AH, la frecuencia del trabajo del “sistema” es trabajo una vez por hora: El terminal GXPS609 (GPS) puede trabajar cerca de 120 días.
Modelo de la batería selecto

recomiende la batería “ER34615M” del número uno del uso. Si el usuario quiere la batería selecta de uno mismo, por favor según el estándar de la batería como siguiendo. voltaje de la batería: 3.0VDC~3.6VDC; máximo continúe la corriente de salida: más que 0.5A; capacidad de la corriente de salida de pulso: más que 1A.



El uso de la fuente de alimentación ilumina

el “terminal” puede utilizar la batería o la fuente de la alimentación externa. Vea el dibujo terminal de la estructura, la posición de la fuente de la alimentación externa en el “interfaz eléctrico externo”, en el interfaz, “1" es ánodo, “2" es cátodo.





4. El uso del “sistema” ilumina



Cuando usted utiliza a la doncella del “sistema”, configure por favor el uso “terminal” el “software” primero, y entonces usted puede utilizar el “sistema” termina.



4. 1" disposición del software”



Copia del ⑴ el fichero de “GPRS_Server_Setup” en el CD al cálculo.

El tecleo del doble del ⑵ “puso” y “GPRS_Server_Setup” a su vez.

Reajuste por favor el ordenador cuando disposición completa.



4. 2" terminal” configura



El ⑴ abre la contraportada del “terminal”, fija la batería, y abre el “interruptor” en "ON".

El control del ⑵ el puerto verde de “línea” parte movible “zócalo de la configuración”, y otro puerto conectan con el puerto serie RS232 de ordenador.

(3) tecleo doble “LLMServer.exe” para abrir el “software”: como imagen tres



El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 2

Imagen tres

El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 3

Imagen cuatro

Si aparece el cuadro de diálogo como imagen cuatro, haga clic por favor “determinan” o “ACEPTABLE”.



(4) hace clic “El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 4” el botón, abre la “información de GPRS configura” el cuadro de diálogo, selecciona el número del puerto serie, la velocidad es 9600, y tecleo “puerto serie abierto” para abrir el puerto serie: como imagen cinco



El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 5

Imagen cinco

El ⑸ espera por favor la inicialización del “terminal”, este proceso es el minuto cerca de cinco. Después de cinco minuto, configuración de la prensa la “cierra” en el “terminal”, y entonces la “información de GPRS configura” cuadro de diálogo puede mostrar mensaje de un mensaje el “: El terminal está conectado!”. El usuario puede configurar el “terminal” en este tiempo: como imagen seis.





El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 6

Imagen seis

⑹ “IP del servidor”: Debe completar, completa por favor la “dirección IP de la red pública” del servidor, la “dirección IP de la red pública” es única en el global.

“Número de puerto”: Debe completar, llena por favor adentro el número de puerto de servidor del router asignan.

“Número móvil”: Complete el número de teléfono móvil, este número puede recibir el mensaje corto de la alarma cuando la desconexión de GPRS. Si la necesidad de usuario esta función, completa por favor. Esta función puede abrir o cerrar uso el “software”.

El botón configuración de la reserva” del tecleo del ⑺ de la “a ahorrar en “terminal”, y usted pueden hacer clic “leyeron el botón de la configuración” para leer este la configuración. Si es incorrecto cuando usted lee, configure por favor otra vez; si correcto, desenchufe por favor la “línea”, el “interruptor cercano” a "OFF", y cubra la contraportada del “terminal”.

El proceso de la configuración del ⑻ es completo en esta hora, por favor según la descripción como sigue de hacer el trabajo del “sistema” normal.

La descripción de proceso y el uso del trabajo del “sistema” iluminan.



4,3 .1" descripción de proceso del trabajo del sistema”:



⑴ abierto y funcionamiento el “software” en el servidor al principio.

El ⑵ abre la fuente de alimentación del “terminal”, y el trabajo “terminal” del comienzo.

El ⑶ el “terminal” comprobará tiempo con “software” después del inicio “terminal” del reset. El “software” enviará la actuales fecha y hora al “terminal”, el “terminal” ahorrará los datos y el tiempo, y pone al día los datos y el tiempo por sí mismo.

El ⑷ que el “terminal” enviará la actual información de la medida al “software” cuando el trabajo del tiempo del control es completo, la información de la medida incluye: La dirección “terminal”, el valor líquido de la presión actualmente, el modo corriente “terminal”, la capacidad de la batería, la latitud, la longitud, la actual fecha y la hora y se encienden. Éstos miden la información mostrarán en el interfaz principal del “software”.

El usuario del ⑸ debe configurar “terminal” por uno mismo en el modo del configuración (fije el modo), y después hace clic “entra en el botón del modo del trabajo” dejó el “terminal” en el modo del trabajo.

El ⑹ el “terminal” puede uno mismo ahorrar la información de la medida cuando el “software” es desconexión, y enviar el mensaje del cortocircuito de la alarma al número de teléfono móvil al mismo tiempo. La mayoría ahorran número de información de la medida son el artículo 5000, cuando es el “terminal” conecta con el “software” otra vez, el “terminal” puede uno mismo enviar éstos la información ahorrada de la medida al “software” (envíe la frecuencia: 5 segundos para enviar una información de la medida), y ahorrado en la base de datos cuando el “software” recibe éstos información de la medida. El interfaz principal del “software” es solamente demostración la información más reciente de la medida.

Contenido de mensaje del cortocircuito de la alarma del ⑺: ¡“Alarma, desconexión de GPRS! El actual valor de la presión es: *** KPa”.

El ⑻ porque el modo corriente del sistema especial, nosotros no recomienda al usuario para utilizar “la función de la información de la medida de la reserva” con tiempo largo, por lo tanto reanuda por favor el sistema conecta cuando usted recibe el mensaje del cortocircuito de la alarma o encuentra la desconexión del vínculo del sistema.



4.3.2" uso del sistema” ilumina



(1) puso el “software” en el servidor, y el tecleo doble el icono del software para abrir el “software”: como imagen tres.

El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 7

                                                               Imagen siete

(2) interfaz principal del “software”: como imagen ocho

El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 8

Imagen ocho

el botón del tecleo (de 3 El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 9 ) o del “el botón ajuste del parámetro” del tecleo bajo menú del “ajuste”, el cuadro de diálogo del “ajuste” es demostración. Este cuadro de diálogo se utiliza para configura el “software”: como imagen cinco



El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 10

“Ajuste del puerto de red del servidor”: complete la dirección IP local del servidor, y el número de puerto de servidor del router asigna.

“Ajuste del tiempo de fracaso de comunicación”: El tiempo “terminal” del conectar-tiempo suplementario configura. Si el “software” no recibe la información de la medida durante este tiempo, la columna principal de la “situación” de la tabla del interfaz mostrará la palabra roja “desconexión”, esta información indica que línea de GPRS desconectan quizá, que satisfacen ya comprueban el servidor y el “terminal”, y el curriculum vitae conecta cuanto antes. Esta vez configura debe más que “el intervalo de tiempo de trabajo de la sincronización”, nosotros recomienda al usuario configura este vez tres veces que “el intervalo de tiempo de trabajo de la sincronización”.

“Gama del cubo fijada”: configure la altura de la columna en el interfaz principal en la derecha, simule la altura líquida en el ambiente real.

“Alarme la función fijada”: la función de la alarma configura, fijó la alarma líquida de la altura valor de límite superior y de límite inferior.

“LanguageSet”: La lengua del “software” elige, omite inglés

El botón pregunta El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 11 del botón del tecleo del ⑷ o de la “de los datos” del tecleo bajo menú de la “búsqueda”, “el cuadro de diálogo de la pregunta de los datos” es demostración: como imagen diez



El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 12



Identificación del terminal”: la dirección “terminal” selecta que usted quiere investiga, o selecciona “todos” a la investigación todo el “terminal”.

“Tiempo de la pregunta”: seleccione la sección del tiempo que usted quiere investiga.

Botón de la “investigación”: Investigue el botón de comando.

Botón de la “exportación”: como “exportación del formato de EXCEL” todos los datos de investigan.

Botón de la “cancelación”: suprima todos los datos que usted investigó.

El parte movible del ⑸ la tarjeta de SIM con servicio de GPRS, abre la fuente de alimentación “terminal”.

El ⑹ este “terminal” utilizará en el mejor de los casos dos minutos para la señal de GPS de la búsqueda, y después envía toda la información de la medida al “software”, así que la necesidad de usuario de esperar cerca de tres minutos para considerar éstos medir la información sobre el “software” por primera vez.

El ⑺ cuando el “software” recibe la información de la medida por primera vez, la necesidad de usuario de configurar el “terminal”, y dejaron el “terminal” en el “modo del trabajo”. El tecleo doble la fila del cuadro de diálogo del “ajuste terminal” de la demostración información “terminal” de la medida, es demostración: como imagen once

El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 13

Imagen once

El ⑼ el cuadro de diálogo del “ajuste terminal” puede mostrar la información baja de cada “terminal” en la tabla, y el usuario puede configurar el “terminal” en el interfaz.

La tabla de antedicho en la demostración del interfaz la información baja de cada “terminal”, esta información se ahorra en la base de datos del servidor, usuario puede hacer clic el botón de la “cancelación” para suprimir la información en la base de datos del servidor.

Etiqueta “de la configuración de trabajo del parámetro”:

“Nombre terminal”: cuando está viniendo el nuevo “terminal”, el usuario si llamado un nombre definido por el usario para el nuevo “terminal” y completar aquí, después hace clic “fijó” el botón.

“Densidad líquida”: complete la densidad líquida de medido. Por ejemplo, la densidad del diesel es 0,84, completa por favor 0,84, y hace clic “fijó” el botón.

Cuando el “nombre terminal” y la “densidad líquida” son completos llenado, el usuario debe hacer clic el “nuevo” botón terminal para añadir el nuevo “terminal” en la base de datos del servidor.

“Alarma superior” y “alarma más baja”: Fije el valor líquido de la alarma de la altura.

“Etiqueta de la configuración del parámetro de la extensión”: como imagen doce

El sensor llano de la radio móvil del control GPRS, el transmisor llano inalámbrico IP65 defiende el grado 14

Imagen doce

“Identificación del terminal”: configure la nueva dirección “terminal”. La dirección “terminal” es configura ya completo en fábrica, proponemos que el usuario no configure por favor otra vez.

“Función de SMS”: ábrase o cercano envíe la función corta del mensaje, y el tecleo “fijó” el botón.

“Intervalo de tiempo”: configure el intervalo de tiempo de trabajo de la sincronización del “terminal”, y el tecleo “fijó” el botón. Configure por favor el “intervalo de tiempo” más de 5 minutos.

El ⑽ todos los parámetros es configura completo, hace clic por favor “entra en el botón del modo del trabajo”, dejó el trabajo “terminal” en el “modo del trabajo”.

En el “modo del trabajo”, cuando el “terminal” está enviando a la información de la medida, la pantalla LCD puede mostrar la unidad del valor de la presión y de presión. Cuando “envíe el proceso”, el “terminal” será fuente de alimentación cortada y comenzar sueño, hasta el siguiente waken. Cuando el “terminal” comienza sueño, no haga por favor cualquier cosa.

El ⑾ si el usuario quiere se modifica configura otra vez, hace clic por favor “entra en el botón del modo determinado” y espera el “terminal” waken después, y da salida al “modo del trabajo” en “fijó modo”. En “fije el modo”, usuario puede configurar el “terminal”.

marco del “mensaje” del ⑿ al fondo del interfaz del “ajuste terminal”: todo el mensaje de actúa este interfaz del “ajuste terminal” mostrará aquí, el usuario puede saber que el funcionamiento es si tenga éxito o el fracaso considera aquí.

El ⒀ en el interfaz principal del “software”, hace clic la fila de la información mostrada de la medida, la columna simulará la demostración la altura líquida, la carta mostrará el gráfico líquido del valor de la altura.

El ⒁ en el interfaz principal del “software”, tecleo “sobre nosotros” botón debajo del “sobre” el menú, “sobre nosotros” cuadro de diálogo es demostración. Este cuadro de diálogo es demostración la información de la TECNOLOGÍA CO., LTD. de la ÓPTICA ELECTRÓNICA de XIAN KACISE



5.Key-press actúan



El “terminales” toman tres llave-prensas, “(+)”, “(-)”, “(FIJE)”. El usuario puede utilizar estas llave-prensas cuando el “terminal” que corría en “fijó modo” y no envía ningunos datos en el momento.

Actúe los pasos: el menú de la llave-prensa incluye “COMO” y “SL”.

“COMO”: configure la dirección “terminal”.

“SL”: configure el intervalo de tiempo “terminal” de trabajo de la sincronización.

La prensa larga del ⑴ “(FIJE)”, demostración del LCD “COMO”, el “terminal” en menú de la llave-prensa actúa modo.

Prensa del cortocircuito del ⑵ “(+)”, opción del menú de la llave-prensa del interruptor “COMO” y “SL”.

Prensa larga del ⑶ “(-)” en “COMO” menú, usted puede salir el interfaz de la demostración del menú de la llave-prensa, y en interfaz del valor de la presión de la demostración.

Prensa del cortocircuito del ⑷ “(FIJE)” en “COMO” menú, usted puede en el interfaz “terminal” de la dirección del configuración, gama de dirección “0~253". presione “(+)”, dirección añaden “1"; presione “(-)”, la disminución “1" de la dirección; presione “(FIJE)”, ahorre la dirección y vuelva. Si usted no quiere configure la dirección “terminal”, prensa larga “(-)” para volver.

Prensa del cortocircuito del ⑸ “(FIJE)” en el menú del “SL”, usted puede en el interfaz “terminal” del intervalo de tiempo de trabajo de la sincronización del configuración, gama del intervalo de tiempo “que 0 seconds~60000 secundan”. presione “(+)”, intervalo de tiempo añaden “1second”; presione “(-)”, cambie el segmento de la demostración del número del LCD; presione “(FIJE)”, ahorre el intervalo de tiempo y vuelva. Si usted no quiere configure, prensa larga “(-)” para volver



6.Maintenance iluminan



El ⑴ inserta por favor una tarjeta de SIM con servicio de GPRS antes de usar el “terminal”. La tarjeta de SIM debe acordar 800MHz, 850MHz, 1800MHz, 1900MHz.

El ⑵ asegura que uso que la batería recomienda. Si la demostración del “software” la escasez “terminal” de la capacidad de la batería, substituye por favor la nueva batería.

El ⑶ si la desconexión de la comunicación entre el “software” y el “terminal”, comprueba por favor el servidor, “software”, “terminal”, batería, y tarjeta de SIM es si es normal o falta.

El ⑷ evita la antena “terminal” cerca del metal y del objeto magnético fuerte.

El ⑸ si la falta del trabajo del “sistema”, y usted no resuelven la falta, entra en contacto con por favor Xi'an Kacise. No permitimos al usuario tomamos abajo y reparamos el “terminal” para sí mismo.
