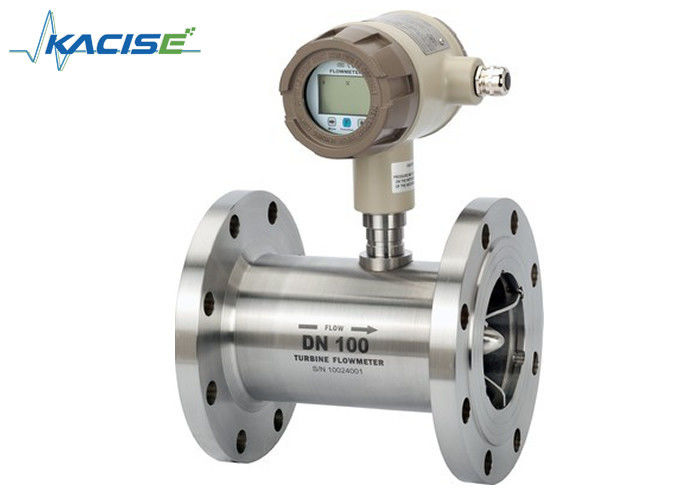

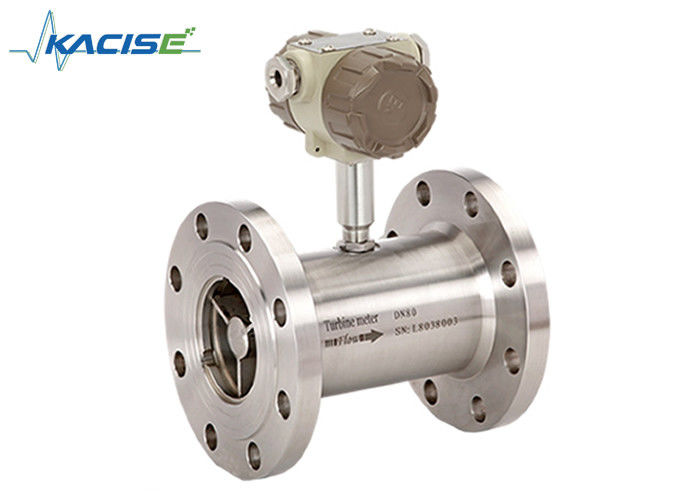

Medidor de flujo de gasolina Medidor de flujo de alcohol / vegetales de baja viscosidad / comestibles / medidor de flujo de aceite de palma / sensor de medidor de flujo de turbina
Descripción
Medidor de caudal de las turbinasun medidor de flujo que se aplica ampliamente en las industrias farmacéutica, alimentaria, de bebidas para medir, batir, controlar, llenar, etc.La parte giratoria del medidor de caudal está hecha de material especial que posee un buen rendimiento anticorrosivo y a prueba de óxidoLa estructura del medidor de caudal está especialmente diseñado y muy aprobado la precisión y la repetibilidad del medidor de caudal.que es adecuado para las industrias farmacéutica y de bebidas.
Características
☆ Alta precisión, generalmente hasta ± 1%R, ± 0,5%R, alta precisión hasta 0,2%R
☆Buena capacidad de repetición, capacidad de repetición a corto plazo de hasta 0,05% ~ 0,2%, en la liquidación comercial es la elección preferida del medidor de flujo.
☆ Salida de señal de frecuencia de pulso, adecuada para el totalizador y la conexión con PC; sin desplazamiento cero y fuerte resistencia a las interferencias
☆ Se puede obtener una señal de alta frecuencia ((3 ~ 4KHz), la resolución de la señal es fuerte.
☆ Amplio rango, diámetro medio y grande hasta 1:20, de pequeño calibre 1:10.
☆ Estructura compacta y mantenimiento conveniente
Especificaciónel
| Parámetro |
Valor |
Unidad |
|
Diámetro
|
El hilo |
4, 6, 10, 15, 20, 25, 32, 40 |
En el caso de los |
| Las condiciones de las condiciones de ensayo se especifican en el punto 3. |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 |
En el caso de los |
| Precisión |
Se aplicarán las siguientes medidas:5, ±0,2 (personalizado) |
Porcentaje R |
| Proporción de alcance |
1:10, 1:15, 1:20 |
|
| Material del sensor |
304, 316 (L) de acero inoxidable, etc. |
|
|
Trabajo
Medio ambiente
|
Temperatura media. |
-20 ~ 120 |
°C |
| Temperatura ambiente |
-10 ~ 55 |
°C |
| Humedad relativa |
5% a 90% |
|
| Presión atmosférica |
86 ~ 106 |
KPa |
| Salida de la señal |
Sensor: señal de frecuencia de pulso, bajo nivel eléctrico≤0,8V, alto nivel≥8V
Transmisor: dos cables, señal de corriente continua de 4 a 20 mA
|
|
| Interfaz de comunicación |
Se trata de un sistema de seguridad. |
|
|
Fuente de alimentación
|
Sensor: +12 V de corriente continua, +24 V de corriente continua (opcional)
Transmisor: +24 V de corriente continua
Tipo de indicación local: pila de litio incorporada de 3 V o externa de +24 VDC
|
|
| Cables de transmisión de señal |
STVPV3 × 0,3 (3 alambres), 2 × 0,3 (2 alambres) |
|
| Distancia de transmisión |
No más de 1000 |
- ¿ Qué? |
| Interfaz de línea de señal |
Tipo básico: conector Hausman o cable de 3 núcleos;
Tipo a prueba de explosión: M20 × 1,5 (F)
|
|
| Calidad a prueba de explosiones |
Tipo básico: a prueba de explosión.
Tipo a prueba de explosión: ExdIIBT6
|
|
| Nivel de protección |
Protección IP65 |
|
Rango de medición y presión de trabajo
|
Diámetro
(mm)
|
Rango estándar (m)3/h) |
Rango extendido (m)3/h) |
Conexión normal
La presión nominal (MPa)
|
La presión nominal especial (MPa) (conexión de brida) |
| DN4 |
0.04 ~ 0.25 |
0.04 ~ 0.4 |
Conexión de hilo/6.3 |
10, 16, 25 |
| DN6 |
0.1 ~ 0.6 |
0.06 ~ 0.6 |
Conexión de hilo/6.3 |
10, 16, 25 |
| DN10 |
0.2~1.2 |
0.15 ~ 1.5 |
Conexión de hilo/6.3 |
10, 16, 25 |
| DN15 |
0.6 ~ 6 |
0.4 ~ 8 |
Conexión de hilo/6.3 |
4.0, 6.3, 10, 16, 25 |
| Conexión de las bridas/2.5 |
| DN20 |
0.8 ~ 8 |
0.45 ~ 9 |
Conexión de hilo/6.3 |
4.0, 6.3, 10, 16, 25 |
| Conexión de las bridas/2.5 |
| DN25 |
1 ~ 10 |
0.5 ~ 10 |
Conexión de hilo/6.3 |
4.0, 6.3, 10, 16, 25 |
| Conexión de las bridas/2.5 |
| DN32 |
1.5 ~ 15 |
0.8 ~ 15 |
Conexión de hilo/6.3 |
4.0, 6.3, 10, 16, 25 |
| Conexión de las bridas/2.5 |
| DN40 |
2 ~ 20 |
1 ~ 20 |
Conexión de hilo/6.3 |
4.0, 6.3, 10, 16, 25 |
| Conexión de las bridas/2.5 |
| DN50 |
4 ~ 40 |
2 ~ 40 |
Conexión de las bridas/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN65 |
7 ~ 70 |
4 ~ 70 |
Conexión de las bridas/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN 80 |
10 ~ 100 |
Entre 5 y 100 |
Conexión de las bridas/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN100 |
Entre 20 y 200 |
10 ~ 200 |
Conexión de las bridas/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN125 |
Entre 25 y 250 |
Entre 13 y 250 |
Conexión de las bridas/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN 150 |
Entre 30 y 300 |
Entre 15 y 300 |
Conexión de las bridas/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN200 |
80 ~ 800 |
40 ~ 800 |
Conexión de las bridas/1.6 |
2.5, 4.0, 6.3, 10, 16 |
Dimensión
Se aplicará el procedimiento siguiente:Sensor de flujo de la turbina de tipo conexión roscada (incluida la sección recta de la tubería).
Diagrama2 (DN15~DN40):Dibujo de tamaño del sensor de flujo conectado al hilo.
Diagrama3 (DN4~DN10):Dibujo del sensor de flujo de la turbina conectado a la brida.
Método de instalación del sensor de acuerdo con diferentes especificaciones. Adopte la conexión de hilo o brida, el método de instalación se muestra en el diagrama 1, 2, 3
Dimensiones de la instalación
| Diámetro (mm) |
L (mm) |
G. |
K (mm) |
D (mm) |
No se puede hacer |
| 4 |
295 |
G1/2 |
|
|
|
| 6 |
330 |
G1/2 |
|
|
|
| 10 |
450 |
G1/2 |
|
|
|
| 15 |
75 |
G1 |
Frm 65 |
F14 |
4 |
| 20 |
80 |
G1 |
Frente a la luz |
F14 |
4 |
| 25 |
100 |
G5/4 |
El número de unidades |
F14 |
4 |
| 32 |
140 |
G2 |
Φ100 |
F14 |
4 |
| 40 |
140 |
G2 |
Φ110 |
F18 |
4 |
| 50 |
150 |
|
Frm 125 |
F18 |
4 |
| 65 |
170 |
|
Frase de la Comisión: |
F18 |
4 |
| 80 |
200 |
|
Φ160 |
F18 |
8 |
| 100 |
220 |
|
Φ180 |
F18 |
8 |
| 125 |
250 |
|
F210 |
F18 |
8 |
| 150 |
300 |
|
Frase de la Comisión |
F22 |
8 |
| 200 |
360 |
|
Frase de la Comisión |
F22 |
12 |
Información sobre los pedidos
| Modelo |
Las observaciones |
| El KTF |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 mm |
| 6 |
|
|
|
|
|
|
6 mm |
| 10 |
|
|
|
|
|
|
10 mm |
| 15 |
|
|
|
|
|
|
de una longitud igual o superior a 15 mm |
| 20 |
|
|
|
|
|
|
20 mm |
| 25 |
|
|
|
|
|
|
25 mm |
| 32 |
|
|
|
|
|
|
32 mm |
| 40 |
|
|
|
|
|
|
40 mm |
| 50 |
|
|
|
|
|
|
50 mm |
| 65 |
|
|
|
|
|
|
de una anchura superior a 65 mm |
| 80 |
|
|
|
|
|
|
80 mm |
| 100 |
|
|
|
|
|
|
100 mm |
| 125 |
|
|
|
|
|
|
de una longitud igual o superior a: |
| 150 |
|
|
|
|
|
|
de una longitud igual o superior a 150 mm |
| 200 |
|
|
|
|
|
|
Las demás: |
| El tipo |
No |
|
|
|
|
|
Tipo de sensor: potencia de +12 V o 24 V, salida de señal de pulso del sistema de 3 cables |
| A. No |
|
|
|
|
|
Tipo de transmisor: potencia +24V, salida 2 cables 4-20 mA |
| B. El trabajo |
|
|
|
|
|
Tipo inteligente: pila de litio, indicador local, sin salida de señal |
| C. Las |
|
|
|
|
|
Tipo inteligente: potencia de +24V, indicador local, salida de 2 cables de 4-20mA/pulso |
| C1 |
|
|
|
|
|
Tipo inteligente: potencia +24V, indicador local, comunicación RS485 |
| |
|
|
|
|
|
el protocolo |
| C2 |
|
|
|
|
|
Tipo inteligente: potencia +24V, indicador local, protocolo HART |
| Precisión |
05 |
|
|
|
|
0.5 |
| 10 |
|
|
|
|
1.0 |
| 02 |
|
|
|
|
0.2 (pedido especial, largo plazo de entrega) |
| Rango de acción |
No |
|
|
|
Rango de medición ampliado |
| El S |
|
|
|
Rango de medición estándar |
| Material del cuerpo |
El S |
|
|
304 SS |
| - ¿ Qué? |
|
|
316 (L) SS |
| A prueba de explosión |
No |
|
No prueba de explosión |
| - ¿ Por qué? |
|
Probable a la explosión, ExdIIBT6 |
| Nivel de presión |
No |
Es normal. |
| H (x) |
Presión alta |
