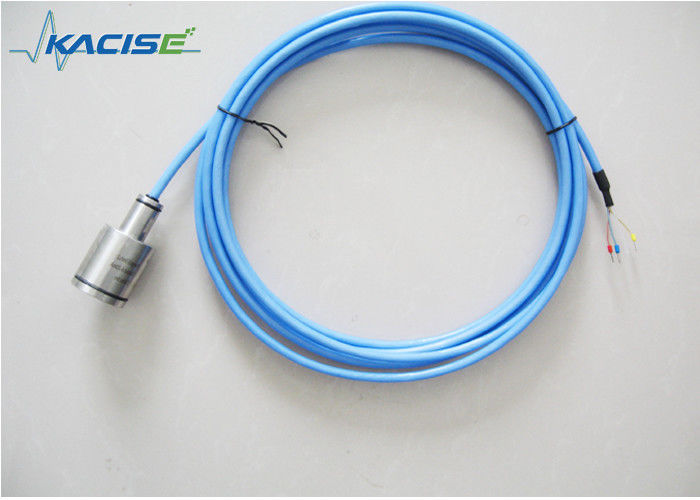

GXPS440 Contra transductor de nivel de núcleos cerámicos corrosivos severos
Característica
- Múltiples rangos de presión opcionales, pequeño rango de medición disponible
- Salida opcional de 0/4-20 mA, 0/1-5 V, 0-10 V
- Método de instalación sumergible y con rosca opcional.
- Salida de corriente de 2 líneas sin polaridad
- Salida de voltaje CA y CC opcional
- Cable conductor del sistema de dos hilos sin polaridad
Solicitud
- Medición de nivel de líquidos fuertemente corrosivos
- Medición de nivel de líquidos preciosos
- Medio de corrosión
- experimento de quimica
- Un campo de alta temperatura
- Clase media inflamable
- Sitio a prueba de explosiones
Instrucción
El transmisor de presión de la serie GXPS440/450 es un núcleo cerámico de alta confiabilidad, alta estabilidad y alta precisión para los componentes sensibles del transmisor de nivel.
Ampliamente utilizado en mediciones de nivel a pequeña escala, como agua, petróleo, gas natural, gas licuado de petróleo y otros líquidos y gases corrosivos.
GXPS440 es la carcasa de acero inoxidable 316L más el cuerpo central del condensador cerámico, GXPS450 utiliza una aleación de titanio + carcasa de PTFE, núcleos cerámicos utilizados de marcas reconocidas internacionalmente, circuito de conversión de transmisor programable y puede facilitar su calibración a escala cero y completa y un ligero cambio.
De acuerdo con el uso diferente del sitio, podemos configurar el cable de conductividad de aire especial de alta resistencia, resistente al desgaste, al aceite, a ácidos y álcalis.
Evite explotar intrínsecamente seguro, aislamiento a prueba de explosiones, a prueba de explosiones, certificación CE.
Sistema de dos cables de salida de circulación con cable no polar; Salida de tensión de tres hilos para CA y CC.
Interfaz electrónica y definición de señales.
| Señal de salida |
| dos hilos |
4~20mA |
| tres hilos |
4~20mA, 0~20mA |
0/1~5V, 0~10V(CC)
|
| Conexión eléctrica |
| Cable |
Sistema de dos cables |
Sistema de tres cables |
| Rojo |
Fuerza |
fuerza |
| Azul/verde |
NULO |
producción |
| Negro |
producción |
Tierra eléctrica |
| Amarillo |
conductor de blindaje |
conductor de blindaje |
Parámetro
| Especulación. |
Valor numérico |
| Rango de presión |
0~0,5……50 mH2oh |
| Presión de sobrecarga |
1,5 veces el valor nominal |
| Contención secundaria |
3 veces el valor nominal |
| Exactitud |
±0,25 % FS, ±0,5 % FS, ±1,0 % FS seleccionable |
| Estabilidad |
Rango típico: ±0,25% FS, máx. valor: ±0.5%FS |
| Temperatura de funcionamiento |
-20°C~80°C (o -20°C~120°C) |
| Temperatura de compensación |
-10°C~70°C (compensación digital de todo el rango de temperatura) |
| Compatibilidad media |
Medio totalmente cáustico compatible con cerámica y PTFE. |
| Rendimiento eléctrico |
2 linea |
3 linea |
| Señal de salida |
4~20mA |
0/1~5V |
0~10V |
0~20mA |
| Fuente de alimentación |
24 V CC nominal 10 ~ 30 V CC |
24 V CC nominal 6 ~ 24 V CC |
24 V CC nominal 11 ~ 30 V CC |
24 V CC nominal 11 ~ 30 V CC |
| Resistencia de carga |
(U-10)/0,02(Ω) |
>100k Ω |
| Aislamiento |
>100M Ω @50V |
| fuerza electrica |
500V@60 segundos |
| vibración/impacto |
10g/5~2000Hz, ejes X/Y/Z 20g sinusoidal 11ms |
| Conexión eléctrica |
Sello de 6 grados, protección IP68 |
| Tiempo de respuesta |
10 ms |
| Tipo de presión |
manómetro |
| Certificado |
Intrínsecamente seguro, previene la explosión, aislamiento, certificado a prueba de explosiones, CE. |
| Compatibilidad electromagnética |
radiación electromagnética:EN50081-1/-2; Sensibilidad electromagnética: EN50082-2 |
| defender el rayo |
Conducción de aire a prueba de presión 8000 V, conducción de cable a prueba de presión 4000 V |
Información de pedido
GX-Tipo-Rango-Salida-Precisión-Potencia--Longitud del cable-Paquete
- Tipo: PS440=núcleo cerámico de piezorresistencia, PS450=núcleo cerámico de capacitancia piezoeléctrica, RSV=Reservado
- Rango: 0.5m……50m= la limitación superior del rango
- Producción:: A0=0~20mA, A4=4~20mA, V=0~5Vcc, V1=1~5Vcc. V2=0~10Vcc
- Exactitud:0,25 = ±0,25 % FS, 0,5 = ±0,5 % FS, 1,0 = ±1,0 % FS
- Fuerza: CC24 = 24 VCC, CA110 = 110 VCA @ 60 Hz, CA220 = 220 VCA @ 50 Hz
- Longitud del cable: XXm=XX metros 1-150m

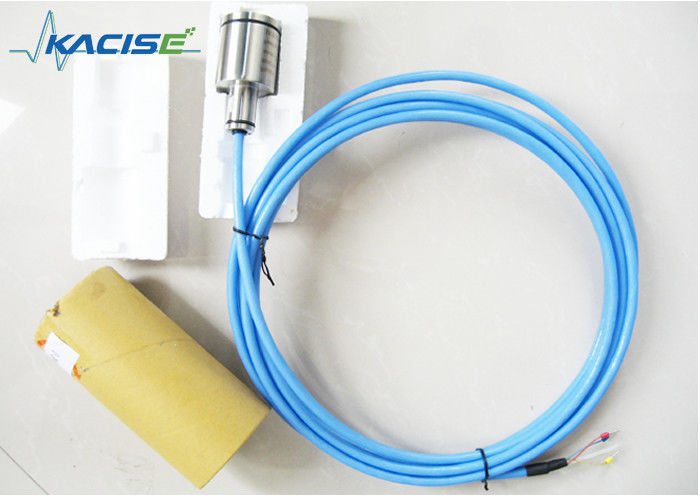

- Paquete:1 pieza por paquete con Sib, Espuma
p.ejGXPS450-2.5mA-0.5-DC24-5m-Espuma
PS450 con núcleo cerámico de capacitancia piezoeléctrica, rango de prueba de 0-2,5 mH2O, fuente de alimentación de 24 V CC, salida de 4-20 mA, con cable de 5 m, empaquetado en espuma.
