Lugar de origen:
China
Nombre de la marca:
Kacise
Certificación:
CE / ISO / Explosion-proof
Número de modelo:
KTF
El medidor de flujo de turbina KTF es el uso de tecnología avanzada de microprocesador de un solo chip de baja potencia, sensor de flujo de turbina desarrollado y totalizador de pantalla, integración del nuevo medidor inteligente, con una estructura compacta, lecturas intuitivas claras, alta confiabilidad, sin interferencias de energía externa, anti-rayos, ventaja obvia de bajo costo, se usa ampliamente para medir tuberías cerradas y acero inoxidable 1Cr18Ni9Ti, 2Cr13 y corindón Al2O3, el carburo no se corroe y no contiene fibras, partículas y otros. impurezas, la viscosidad cinemática a temperatura de funcionamiento es inferior a 5 × 10-6 m²/s de líquido, para viscosidad cinemática superior a 5 × 10-6 m²/s de líquido, puede ser control cuantitativo, alarma excesiva, etc., es un medidor de energía y medición de flujo ideal.
Objetos de medición: petróleo, líquidos orgánicos, líquidos inorgánicos, gas licuado de petróleo, gas natural, gas de carbón y fluidos criogénicos.

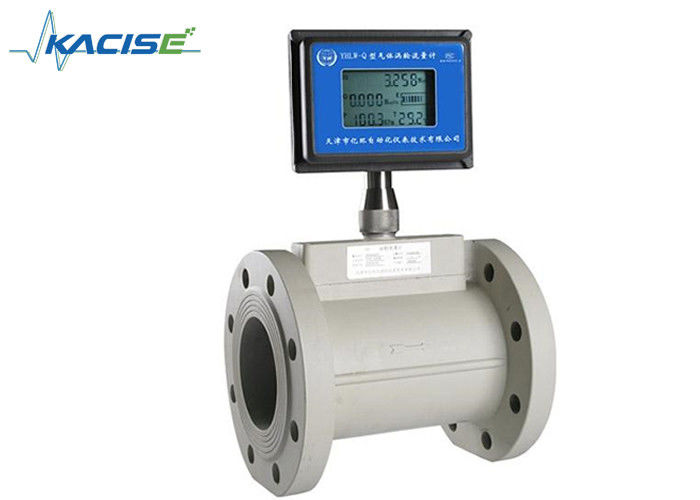

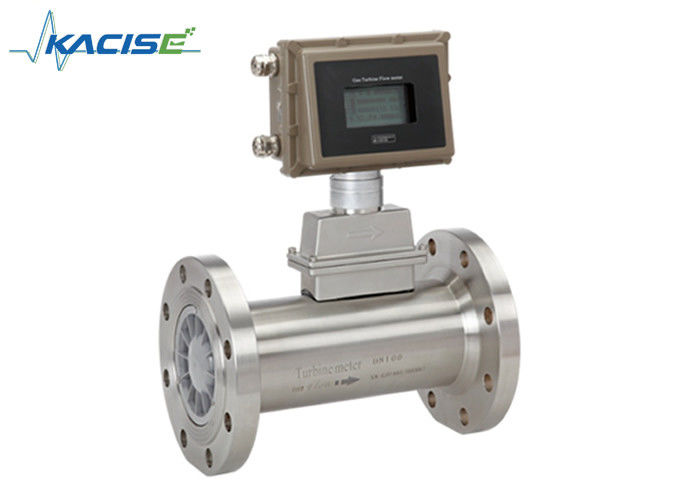

El funcionamiento del medidor de turbina de gas serie KTFG se basa en la medición de la velocidad del gas. El gas que fluye es acelerado y condicionado por la sección de enderezamiento del medidor. Las paletas enderezadoras preparan el perfil del flujo de gas retirándolas. remolinos no deseados, turbulencias y asimetría antes de que el gas fluya hacia la rueda de la turbina. Las fuerzas dinámicas del fluido que fluye hacen que el rotor gire.
La rueda de la turbina está montada en el eje principal, con rodamientos de bolas especiales de alta precisión y baja fricción. La rueda de la turbina tiene palas helicoidales que tienen un ángulo conocido con respecto al flujo de gas. El gas acondicionado y acelerado impulsa la rueda de la turbina con una velocidad angular proporcional a la velocidad del gas.
El medidor de flujo de turbina de gas serie KTFG se usa ampliamente para medir gas natural, gas de carbón, gas licuado y gas de hidrocarburos ligeros, etc.
| Parámetros | Descripción | |
|---|---|---|
| DN (mm) y conexión | Conexión de brida 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 Conexión de rosca 25, 40 | |
| Exactitud | ±1,5%, ±1,0% o ±0,75% (necesita pedido especial) | |
| Relación de rango | 1:10; 1:20; 1:30 | |
| Material del instrumento | Cuerpo: SS304; Impulsor: ABS anticorrosivo o aleación de aluminio de alta calidad; Indicador: aluminio fundido | |
| Temperatura media (℃) | -30 ℃ ~ +80 ℃ / -86°F ~ +176°F | |
| Condiciones ambientales | Temperatura: -20 ℃ ~ +60 ℃ / -68 °F ~ +140 °F Humedad relativa: 5% ~ 90%, Presión atmosférica: 86 ~ 106 KPa | |
| Señal de salida | Sensor: señal de frecuencia de pulso, nivel bajo inferior a 0,8 V, nivel alto superior a 8 V Transmisor: señal de corriente CC de dos cables de 4-20 mA | |
| Fuente de alimentación | Sensor: +12 VCC, +24 VCC (opcional) Transmisor: +24 VCC Tipo de indicación local: celda de litio integrada de 3 V | |
| Línea de transmisión de señal | STVPV3×0,3 (3 hilos), 2×0,3 (2 hilos) | |
| Distancia de transmisión | No más de 1000 m | |
| Interfaz de línea de señal | M20×1,5(F) | |
| Grado a prueba de explosivos | ExdIIBT6 | |
| Nivel de protección | IP65 | |
El modelo debe seleccionarse según la presión nominal, la presión máxima del medio, la temperatura del medio, los componentes del medio, el rango de flujo y la salida de señal.
El rango de flujo de trabajo debe ser (20% a 80%) Qmax.
Salida de señal estándar: salida de señal de pulso (ws) de 3 cables, salida de señal de flujo estándar (tarjeta IC) o salida de comunicación RS485; por favor especifique al realizar el pedido.
| Modelo | Observaciones | ||||||
|---|---|---|---|---|---|---|---|
| KTFG | |||||||
| Tipo | norte | Tipo de sensor: +12 V o 24 V, salida de señal de pulso de 3 cables | |||||
| A | Tipo de transmisor: +24V, salida 2 hilos 4-20 mA | ||||||
| B | Tipo inteligente: celda de litio, indicación local sin salida | ||||||
| do | Tipo inteligente: +24 V, indicación local, salida de dos cables 4-20 mA | ||||||
| S | Tipo inteligente: Compensación T&P integrada, indicación local con señal remota | ||||||
| DN | 25 | DN 25mm | |||||
| 40 | DN 40mm | ||||||
| 50 | DN 50 mm | ||||||
| 65 | DN 65mm | ||||||
| 80 | DN 80mm | ||||||
| 100 | DN 100 mm | ||||||
| 125 | DN 125mm | ||||||
| 150 | DN 150 mm | ||||||
| 200 | DN 200 mm | ||||||
| 250 | DN 250 mm | ||||||
| 300 | DN 300 mm | ||||||
| Rango | W(x) | Rango de extensión, consulte la Tabla 2 | |||||
| S(x) | Rango estándar, ver Tabla 2 | ||||||
| Material del cuerpo | S | Acero inoxidable | |||||
| l | Aleación de aluminio | ||||||
| t | Personalizado | ||||||
| Material del impulsor | S | ABS anticorrosivo | |||||
| l | Aleación de aluminio | ||||||
| t | Personalizado | ||||||
| Medio | norte | Sin estructura especial | |||||
| A | Dedicado al oxígeno | ||||||
| B | Dedicado al aire comprimido | ||||||
![]()
