Lugar de origen:
China
Nombre de la marca:
KACISE
Certificación:
CE
Número de modelo:
Serie de KUFS2000A
Documento:
Tipo de pared / montaje de tren Sensor de flujo ultrasónico, control remoto Detector de flujo ultrasónico comunicación RS485
Introducción
Ultrasonic flowmeter is a flowmeter developed based on the principle that the propagation velocity of ultrasonic in flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of acoustic wave in stationary mediumSe compone principalmente de transductores y transductores de acuerdo con el principio de detección de señal,El medidor de flujo ultrasónico se puede dividir en método de diferencia de velocidad de propagación (método de diferencia de tiempo directa), método de diferencia de tiempo, método de diferencia de fase y método de diferencia de frecuencia), método de desplazamiento del haz, método Doppler Método de correlación cruzada, método de filtrado espacial y método de ruido.

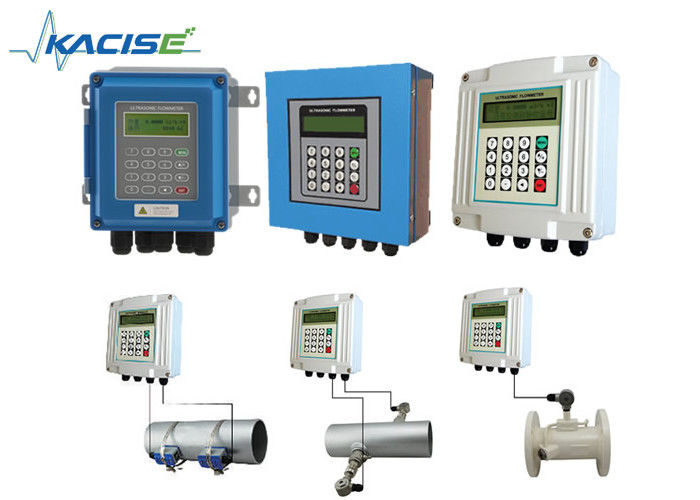

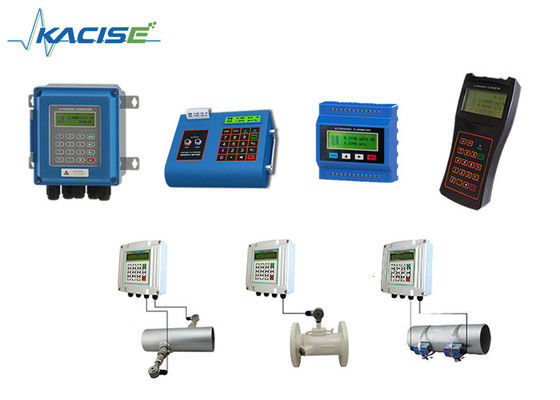

El medidor de flujo ultrasónico de la serie KUF2000A se utiliza para la medición de campo a largo plazo. el tipo de abrazadera, el tipo de inserción y el tipo de tubería en línea.Y...- ¿ Qué?La tarjeta SD es opcional para guardar una gran cantidad de datos.
Tipo de tubería en línea:Las tuberías DN15-32mm utilizan un sensor de tubería en línea de forma π, DN40 y superiores utilizan un sensor de tubería en línea estándar.Los sensores en línea tienen las ventajas de un bajo caudal inicial, una alta precisión de medición y ninguna pérdida de presión.
Tipo de sujeción:Los sensoresy no entran en contacto con el líquido interno.los contadores de energía cuando se conectan a sensores de temperatura.Clampada de la serie KUF2000 en el medidor de flujo ultrasónicoEs fácil de instalar, no es necesario cortar la tubería y el agua, no hay pérdida de prensa. Soporta la medición en línea a largo plazo.
Tipo de inserción:Solo se necesitan dos orificios de instalación en la tubería, el usuario puede instalar los sensores de tipo de inserción.Mediante el uso de la herramienta de perforación, se puede realizar la instalación de flujo sin interrupción.
Parámetros
|
Parte del host |
Principio |
Diferencia de tiempo por ultrasonidos |
|
Precisión |
± 1% |
|
|
Muestra |
LCD de 2 × 20 caracteres con luz de fondo |
|
|
Salida de la señal |
1 vía de salida 4 ~ 20mA, resistencia eléctrica 0 ~ 1K,Precisión 0.1% |
|
|
Salida de pulso de ECT de 1 vía ((Ancho de pulso 6 ~ 1 0 0 0 ms,por defecto es de 2 0 0 ms) |
||
|
Salida de relé de una vía |
||
|
Entrada de la señal |
Entrada de 3 vías 4 ~ 20mA, precisión 0, 1%,señal de adquisición como temperatura, presión y nivel del líquido |
|
|
Conectar el transductor de temperatura Pt100, puede terminar la medición de calor / energía |
||
|
Interfaz de datos |
Aislar la interfaz serial RS485, actualizar el software del medidor de flujo por computadora, soportar el MODBUS, METER-BUS, etc. |
|
|
El cable |
Cables de par retorcido, generalmente de una longitud inferior a 50 metros; Seleccione la comunicación RS485, la distancia de transmisión puede ser de más de 1000 metros. |
|
|
Condición de las tuberías |
Material de las tuberías |
Se permite el acero, el acero inoxidable, el hierro fundido, el cobre, el tubo de cemento, el PVC, el aluminio, el producto de acero de vidrio, el revestimiento. |
|
Diámetro del tubo |
15 ~ 6000 mm |
|
|
Tubo de longitud recta |
La instalación del transductor debe estar satisfecha: aguas arriba 10D, aguas abajo 5D, 30D desde la bomba. |
|
|
Mediano |
Tipo de líquido |
Agua, agua de mar, aguas residuales, aceite, productos químicos (alcohol, ácidos, etc.), efluentes vegetales y otros líquidos |
|
Temperatura |
-30 a 160 °C |
|
|
La turbidez |
A las 10 de la noche no tanto en golosinas. |
|
|
Velocidad de flujo |
0 ~ ± 10 m/s |
|
|
Medio ambiente |
Temperatura |
Hostia: -20 a 60 °C;Sensor de la misma:-30 a 160 °C |
|
Humedad |
Anfitrión: 85%RH; sensor de flujo: IP68, menos de 2 m bajo el agua |
|
|
Fuente de alimentación |
Las emisiones de gases de efecto invernadero de los vehículos de combustión interna no deberán exceder de un 50% del consumo total de electricidad. |
|
|
Consumo |
1.5W |
|
Anfitrión opcional

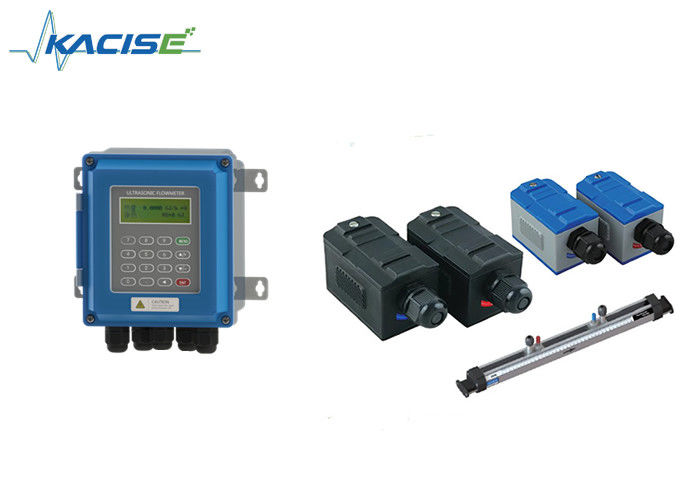

Selección del sensor
Sensor de temperatura opcional
Información sobre el pedido
