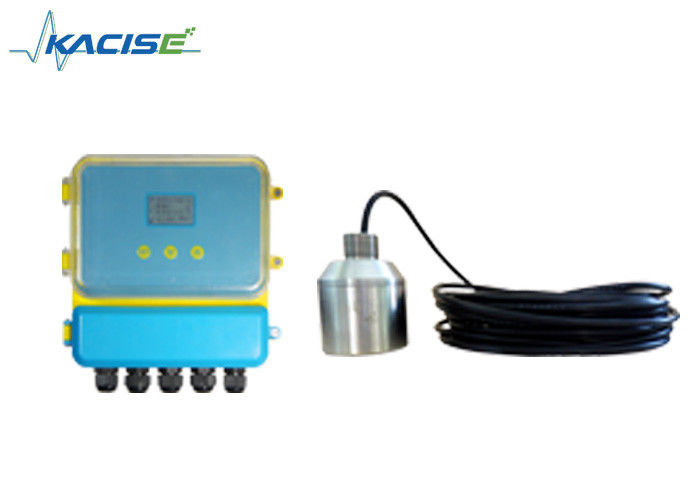

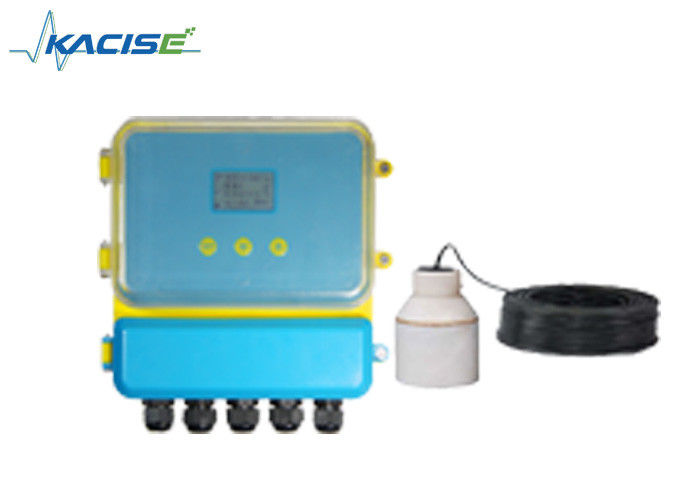

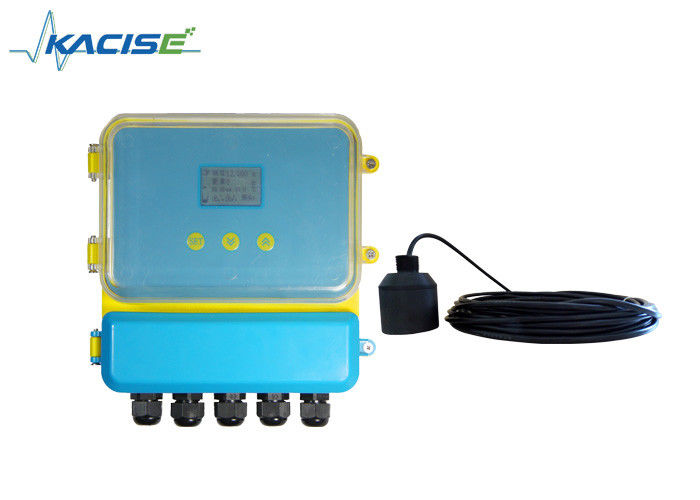

RS485 Medidor de nivel de barro por ultrasonidos 5-70M Instrumento de interfaz de lodo
Descripción del producto
El medidor de nivel de lodo ultrasónico, también conocido como instrumento de interfaz de lodo ultrasónico, está diseñado para un trabajo confiable a largo plazo en el campo industrial y municipal.
Al analizar las emisiones ultrasónicas y el eco de sólidos suspendidos en agua, puede calcular la altura del lodo.
El medidor de nivel de barro por ultrasonidos es adecuado para la medición de la sección transversal bajo el agua de ríos, lagos, embalses, vías fluviales, puertos y profundidades marinas.medición y navegación de la topografía submarina y detección submarina, etc.
Puede trabajar continuamente durante 24 horas, y darse cuenta de la transmisión de datos en tiempo real.
Parámetros
| Función |
Tipo de división |
| Rango de acción |
5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, 70m. Es el tiempo que se tarda en llegar. |
| Precisión |
El 1% al 3% |
| Resolución |
1 mm o 0,1% (cual sea el más grande) |
| Muestra |
Display LED en inglés |
| Salida analógica |
Cuatro cables 4~20mA/510Ω carga |
| Salida digital |
El número de unidad de control de la unidad de control de la unidad de control de la unidad |
| Salida del relé |
4 vías AC 250V/ 5A o DC 30V/ 5A (opcional) |
| Fuente de alimentación |
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable. |
| Temperatura del medio ambiente |
La luz LED: -20° + 60°C, la sonda: -20° + 80°C |
| Grado de protección |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Proba por cable |
10 metros |
| Instalación |
El hilo o la brida |
Instalación
Medición en sólido
Freno de instalación
El método de instalación es el mismo que para la medición de líquidos: puede instalarse en la brida que une el tubo conectado del recipiente.El eje deberá estar dirigido a la salida del contenedor o perpendicular a la superficie del medio., la sonda debe ser capaz de salir del tubo conectado.
Instrucciones de funcionamiento del medidor de diferencia de nivel ultrasónico meNo
El medidor de diferencia de nivel ultrasónico que tiene menú chino e inglés y simple
Normalmente, después de seguir las instrucciones de instalación, luego establecer varios parámetros, comenzará a funcionar.
Operación sencilla:
1. Clave: Nuestros productos pueden ser depurados a través de tres teclas en el panel. Luego, el valor medido se muestra por LED.
2Después de encender nuestro producto, presione la tecla SET durante dos segundos y ingrese al menú de primer nivel.
3El valor de la altura de la sonda ((No.1) entradas a la referencia cero 1 , la referencia cero 1 posición se puede encontrar en la tabla de estructura en el menú.(la altura de la sonda es la distancia desde la superficie de lanzamiento de la sonda hasta el fondo).
4. El valor de altura de la sonda ((No.2) entradas a la referencia cero 2 . la referencia cero 2 posición se puede encontrar la estructura de la foto del menú.
5El conjunto de 4mA corresponde al valor de diferencia y 20mA corresponde al valor de diferencia.
- 4mA corresponde al valor de diferencia: la salida es 4mA, cuando el valor de diferencia es igual afijar el valor.
- 20mA corresponde a un valor de diferencia:la salida es de 20mA, cuando el valor de diferencia es igual afijar el valor.
- ¢Como corresponde el valor de diferencia y "20mA corresponde el valor de diferencia, por favorRevisa la foto de la estructura del menú.
¿ Qué?NoEl. A. NoP.p.¿ Qué?ca) eleloNo
El medidor de diferencia de nivel ultrasónico (material, líquido), se utiliza para medir las diferencias de altura de nivel o nivel de material en los dos diferentes recipientes.
Término¿Qué es?. Noel- ¿ Qué?el
Conexión eléctrica del medidor de diferencia de nivel ultrasónico
Terminal del medidor de diferencia de nivel ultrasónico
Instrucciones de cableado
La primera terminal de tierra del instrumento debe estar realmente conectada a tierra No comparta la terminal de tierra con otros dispositivos.
- Rojo: Trans_n transductor n
- Azul: Temp n + sensor de temperatura +
- Negro: alambre de tierra GND
- En el caso de las sondas con un solo conductor: n=1, sondas dobles, n=1,2 Corriente:??corriente+??conexión mA n+; ??corriente-??conexión mA n/GND
- Una sola sonda: n=1, dos sondas, n=1,2 Relay:RLlnA y RLnB se muestran abiertas; RLnA y RLnC se muestran cerradas. Una sola sonda: n=1,2 dos sondas, n=1,2,3,4
- Potencia: potencia AC conectar L, N potencia DC: 24V + conectar 24VDC +, GND conectar 24VDC-
Nota:
1 El retraso 1 se utiliza para la alarma de la sonda 1, el retraso 2 se utiliza para la alarma de la sonda 2. El retraso 3 y el retraso 4 se utilizan para la alarma de diferencia.
②
★ La salida de mA1+ y mA- es la corriente diferencial.La salida predeterminada de mA2+ y mA- es la corriente de la sonda 2 o seleccione la corriente de la sonda 1.( seleccione de 9 modo de trabajo ------- 2 la salida de mA 2 )
★ Como modo de funcionamiento de doble nivel de material, la salida de mA 1+ y mA- es corriente de sonda 1.
