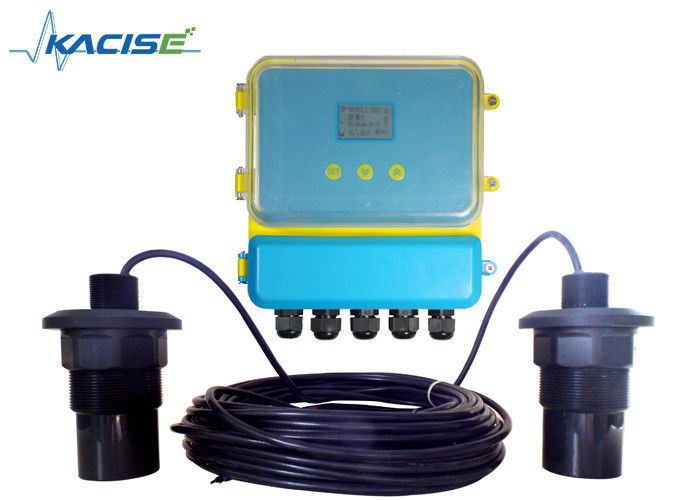

Medidor de diferencia de nivel ultrasónico de tipo dividido con salida RS485 con rango de 5-30 M y precisión de 0,5%-1%

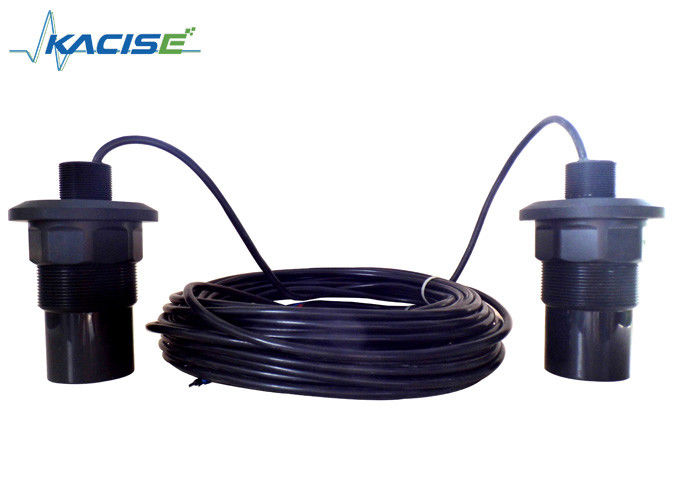

El medidor de diferencia de nivel ultrasónico de tipo dividido consta de dos sondas. Generalmente se instala delante y detrás de rejillas gruesas y delgadas para medir la diferencia antes y detrás de la rejilla. Cuando la diferencia alcance el valor establecido, la máquina ralladora comenzará a funcionar para limpiar el lodo y se detendrá cuando la diferencia sea inferior al valor establecido.

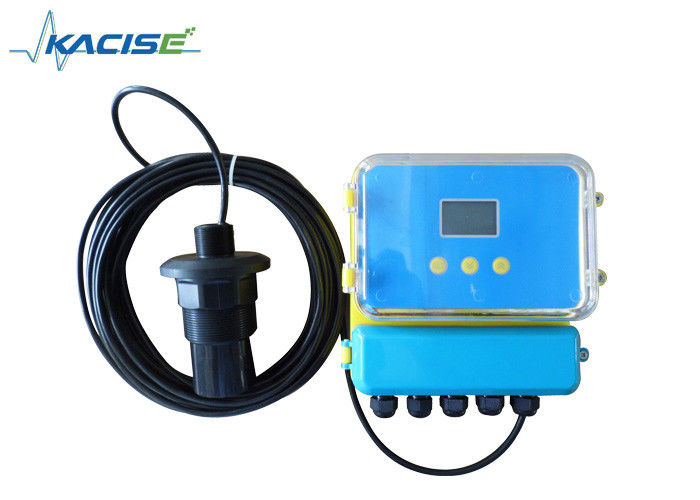

Estructura del producto

El método de instalación es el mismo que el de la medición de líquidos. Se puede instalar en la brida que une el tubo conectado del contenedor. El eje debe apuntar a la salida del contenedor o perpendicular a la superficie del medio, la sonda debe poder salir del tubo conectado.

El medidor de diferencia de nivel ultrasónico que tiene menú en chino e inglés y una configuración sencilla puede satisfacer diferentes requisitos del cliente. Normalmente, después de seguir las instrucciones de instalación y luego configurar varios parámetros, comenzará a funcionar.

Operación sencilla:

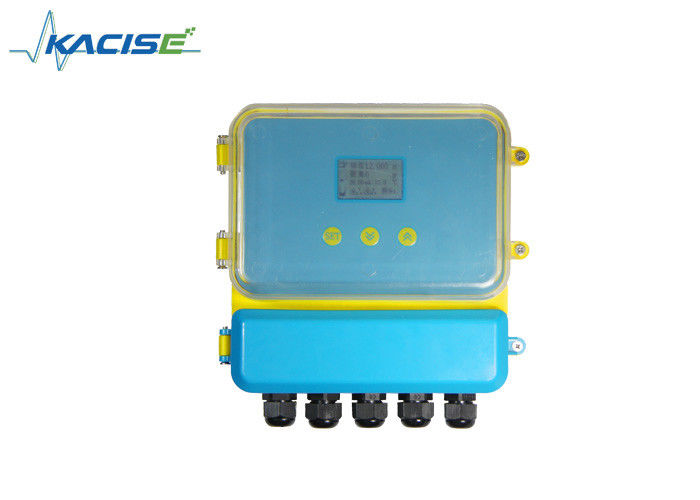

1. Clave: Nuestros productos se pueden depurar a través de tres teclas en el panel. Luego, el valor medido se muestra mediante LED.



2. Después de encender nuestro producto, presione la tecla SET durante dos segundos e ingrese al menú de primer nivel.
3. El valor de altura de las entradas de la sonda (No.1) a la posición "cero de referencia 1", la posición "cero de referencia 1" se puede encontrar en la tabla de estructura en el menú. (La altura de la sonda es la distancia desde la superficie de lanzamiento de la sonda hasta el fondo).
4. El valor de altura de la sonda (No.2) ingresa a la “referencia cero 2”. La posición “referencia cero 2" se puede encontrar en la foto de estructura del menú.
5. El ajuste "4mA" corresponde al valor de diferencia y "20mA corresponde al valor de diferencia".
6. 4 mA corresponde al valor de diferencia: la salida es de 4 mA, cuando el valor de diferencia es igual al valor de configuración.
7. 20 mA corresponde al valor de diferencia: la salida es de 20 mA, cuando el valor de diferencia es igual al valor de configuración.
8. “Como el valor de diferencia correspondiente y "20 mA corresponde al valor de diferencia", verifique la foto de la estructura del menú.

El medidor de diferencia de nivel ultrasónico (material, líquido) se utiliza para medir diferencias de altura de nivel o nivel de material en dos contenedores diferentes.

Cableado eléctrico del medidor de diferencia de nivel ultrasónico.

Terminal del medidor de diferencia de nivel ultrasónico

Conexión a tierra: El primer terminal de tierra del instrumento debe estar realmente conectado a tierra. No comparta el terminal de tierra con otros dispositivos. Recoge la 4ta Terminal. Transductor:Rojo: Trans_n transductor n Azul: Temp n + sensor de temperatura + Negro: GND cable de tierra sonda única: n=1, sondas dobles, n=1,2 Corriente:“corriente+”conectar mA n+; “corriente-”conectar mA n-/GND sonda única: n=1, sondas dobles, n=1,2 Relé: RLlnA y RLnB se muestran abiertos; Show de RLnA y RLnC cerrado. Sonda simple: n=1,2 sondas dobles, n=1,2,3,4 Alimentación: alimentación AC conectar L, N alimentación DC: 24V+ conectar 24VDC+, GND conectar 24VDC-

Nota:

• ① El retardo 1 se utiliza para la alarma de la sonda 1, el retardo 2 se utiliza para la alarma de la sonda 2. El retardo 3 y el retardo 4 se utilizan para la alarma de diferencia.
• ② ★ La salida de mA1+ y mA- es corriente diferencial. La salida predeterminada de mA2+ y mA- es la corriente de la sonda 2 o elija la corriente de la sonda 1. (seleccione entre “9 modo de trabajo”-------“2 la salida de mA 2”) ★ Como modo de funcionamiento de doble nivel de material, la salida de mA 1+ y mA－es la corriente de la sonda 1. La salida de mA2+ y mA－ es la corriente de la sonda 2.

Tarjeta de recibo de garantía del medidor de nivel ultrasónico y del medidor de diferencia de nivel ultrasónico

Instrucciones de la tarjeta de garantía del medidor de nivel ultrasónico

1. Muestre la tarjeta de garantía cuando el usuario necesite mantenimiento. Dentro del período de garantía, la falla causada por el uso normal puede disfrutar del mantenimiento gratuito según la tarjeta de garantía.
2. El período de garantía: el período de garantía del producto comienza a partir de la fecha de aceptación dentro de los 12 meses.

La siguiente situación sin garantía gratuita:

1. Producto u otros componentes más allá del período de garantía.
2. Debido a que el entorno de uso no puede cumplir con los requisitos del producto, el hardware no funciona.
3. Debido a un entorno de energía deficiente o a la entrada de objetos extraños en los dispositivos, se pueden producir fallos o daños.
4. Debido a no seguirlos de acuerdo con el manual de operación y las consideraciones, como resultado, se produce el fracaso.
5. Debido a factores de fuerza mayor como rayos, agua, fuego y otros factores naturales, como resultado, provocan la falla.
6. Debido a reparaciones no autorizadas, modificaciones no autorizadas o abuso, como resultado, se produce una falla.

1. Guarde estas instrucciones y la tarjeta de garantía en un lugar seguro, ya que no se perderá sin realizar el pago.

La autoridad para la interpretación de esta tarjeta de garantía pertenece a nuestra empresa, tenemos el derecho de modificar el contenido de esta tarjeta sin previo aviso.
