Medidor de flujo Doppler ultrasónico para ríos y canales abiertos
Introducción
El medidor de flujo de la serie KDF1000 es un producto que mide la velocidad y el flujo de agua en aguas naturales, canales o tuberías.

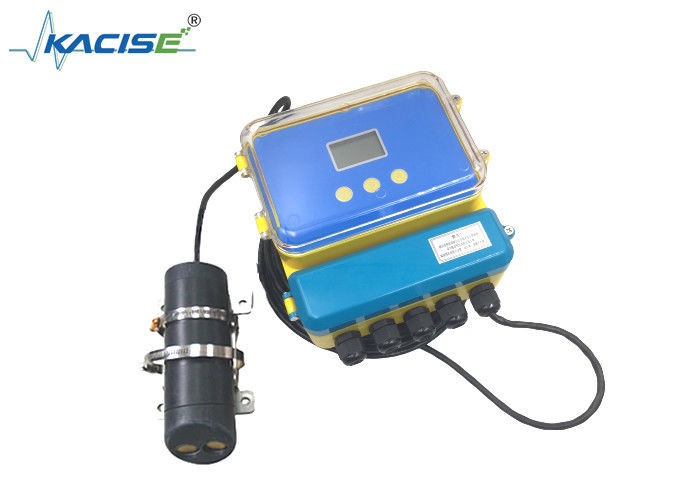

El medidor de caudal se divide en dos partes: el sensor y el host, que están conectados por un cable.
Puede medir la velocidad y el flujo del agua en canales y ríos, y el nivel del agua es más de 20 cm más alto que la parte superior del sensor.
Puede medir la velocidad y el caudal del agua en tuberías y alcantarillas. El nivel del agua debe ser más de 20 cm más alto que la parte superior del sensor y el diámetro interno de la tubería debe ser ≥ 500 mm.
Principio
El sensor tiene dos transductores, uno de transmisión y otro de recepción.
1Cuando el agua está quieta, la frecuencia recibida es la misma que la transmitida.
2Cuanto más rápido sea el caudal, más rápida será la frecuencia recibida por el sensor receptor, que será mayor que la frecuencia de transmisión.
3Cuanto más lento sea el caudal, más lenta será la frecuencia recibida por el sensor receptor, pero será mayor que la frecuencia de transmisión.
Cuando el sensor mide a lo largo de la dirección del flujo de agua:
1Cuando el agua está quieta, la frecuencia recibida es la misma que la transmitida.
2Cuanto más rápido sea el caudal, más rápida será la frecuencia recibida por el sensor receptor, pero será menor que la frecuencia transmitida.
3Cuanto más lento sea el caudal, más lenta será la frecuencia recibida por el sensor receptor, pero será inferior a la frecuencia de transmisión.
A partir de lo anterior, se puede calcular la velocidad y dirección del flujo de agua.
El sensor deberá estar directamente orientado hacia la dirección del flujo de agua durante la instalación y el uso.
Parámetros
| Estructura |
el tipo dividido; |
| Tipos de medición |
velocidad, caudal, profundidad del agua, temperatura del agua |
| Nivel de protección |
Protección IP68 |
| Objetivo |
medición en línea |
| Rango de medición de la velocidad |
La configuración estándar es de 0,03 m/s ≈ 5,00 m/s (profundidad del agua por encima del sensor: 20 cm); otros rangos de velocidad de flujo se pueden personalizar. |
| Resolución de medición de la tasa de flujo |
1 mm/s; |
| Precisión de medición de la velocidad de flujo |
± 2 ∼ 4% de la velocidad de flujo medida; |
| Medición de la profundidad del agua |
0.02m ¥10.00m; |
| Resolución |
2 mm |
| Precisión |
± 0,5%; |
| Rango de temperatura |
0 ̊60oC; |
| Resolución |
0.1oC; |
| Rango de la tasa de flujo |
10 litros/seg 99999999 metros cúbicos/hora |
| Fuente de alimentación |
con una potencia de batería de 12 VDC; |
| SIGNAL de salida (alimentado por batería) |
Se aplicarán las siguientes condiciones: |
| Contenido de la señal de salida RS485 |
velocidad de flujo, flujo instantáneo, flujo acumulado, nivel del agua, temperatura |
| La señal de salida (alimentador externo) |
4 a 20 mA; |
| Contenido de la señal de salida 4-20ma |
flujo instantáneo |
| Función de transmisión inalámbrica |
El cliente tiene un servidor con una dirección IP fija, o un servidor en la nube alquilado. |
| Duración del cable entre el sensor y el transmisor |
10 metros; |
| Tipos de vías fluviales probadas |
tuberías, canales, arroyos naturales y ríos; |
| Requisitos de pH del líquido |
Valor de pH entre 6 y 8, no corrosivo para el sensor. |
| Requisito de temperatura del líquido |
0 ̊50°C |
| Requisito de presión del líquido |
1 presión atmosférica estándar en el entorno natural |
| Fuente de alimentación para el medidor de flujo |
1114VDC, la corriente es de 250mA. |
| Consumo continuo de fuerza de trabajo |
14V × 250ma = 14V × 0,25A = 3,50W. Esto es muy bueno. |
Aplicación
