Lugar de origen: | China. |
Nombre de la marca: | kacise |
Certificación: | CE,FDA |
Número de modelo: | KWS-901 |
Cantidad de orden mínima: | 10-1000 |
---|---|
Precio: | $100-$2000 |
Detalles de empaquetado: | Paquete común o paquete personalizado |
Tiempo de entrega: | 10 a 15 días |
Condiciones de pago: | Las condiciones de los productos incluidos en el presente Reglamento son las siguientes: |
Capacidad de la fuente: | 2000 piezas/día |
Nombre: | Sensor de turbidez de bajo rango | Rango de acción: | 0~10 NTU |
---|---|---|---|
Precisión: | 00,01 NTU o ± 2% (se toma el más grande) | Resolución: | 0.001NTU |
Fuente de luz: | El LED | Disposición de energía 0,6 W (apertura del cepillo) 1 W (funcionamiento del cepillo): | 0.6W ((Cerrar con el cepillo) 、1W ((Trabajar con el cepillo) |
El poder: | Dirección continua 12~24V,1A | Rango de flujo: | 180~500mL/minuto |
Rango de temperatura: | 0 ~ 50 °C | Tamaño del sensor: | Φ54,6 mm*193,5 mm |
Tubo de entrada: | Pipa de PE de 2 puntos | Tubo de desagüe: | Pipa de PE de 3 puntos |
Producción: | Modobus RS485 | mantener: | Limpiezas automáticas |
Material del cuerpo: | Canal de agua: PC+ABS Sensor:316L+POM | ||
Alta luz: | 0.001NTU Monitores de partículas,10NTU Monitores de partículas,monitores de partículas de aguas pluviales en las calles |

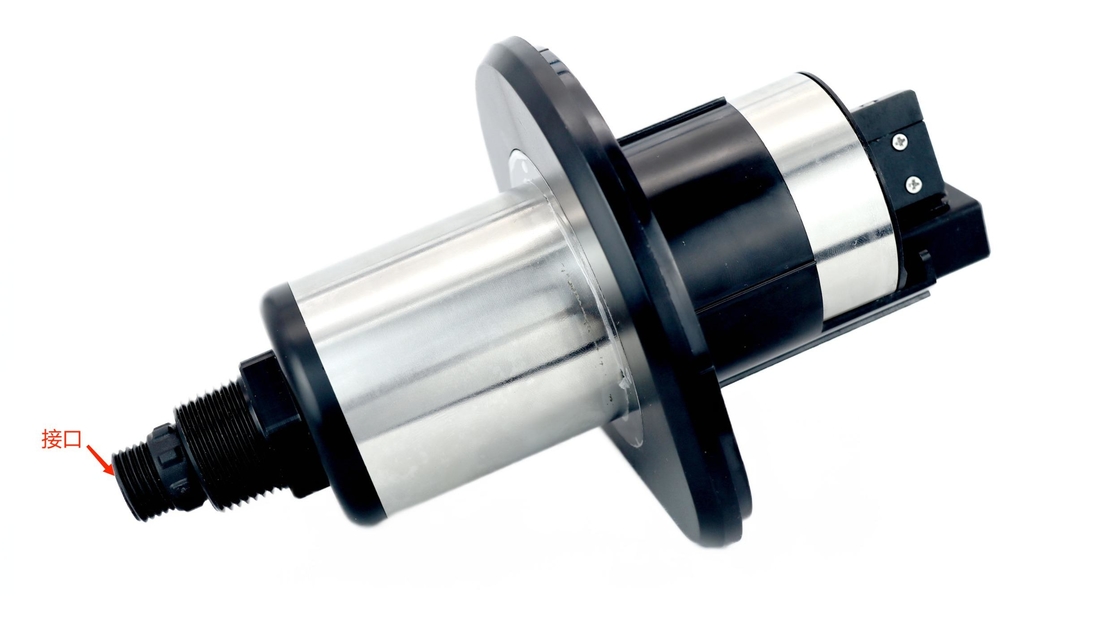

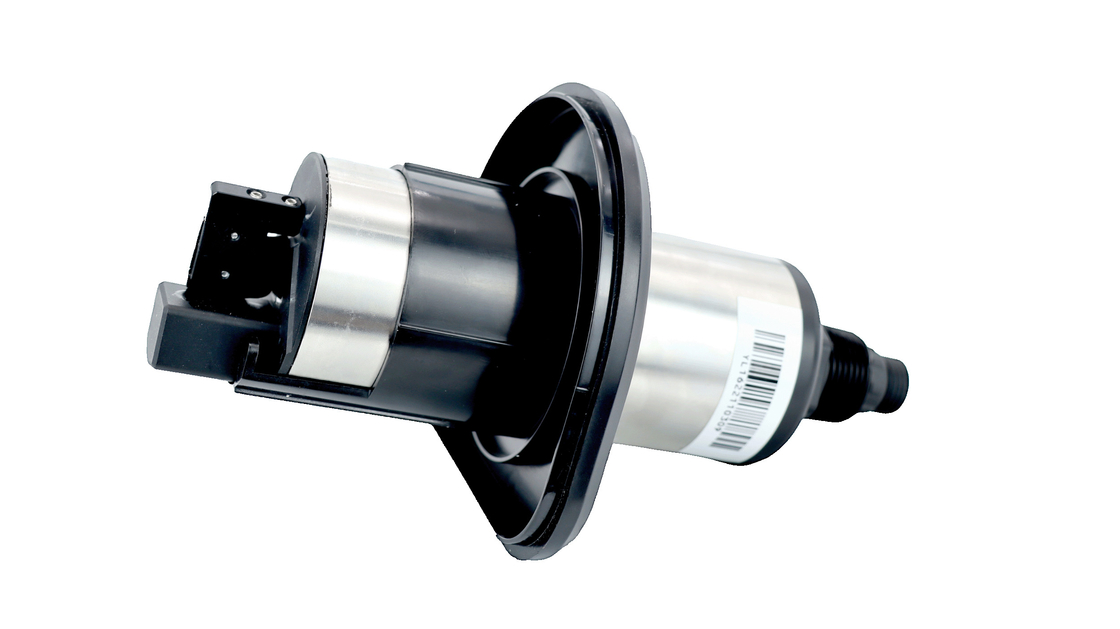

1.Introducción
El turbidímetro de rango bajo es para el monitoreo en línea de la calidad del agua potable, con ultra bajo
Límite de detección de turbidez, medición de alta precisión.El equipo tiene las características.
de mucho tiempo sin mantenimiento, trabajos de ahorro de agua y salida digital.Es compatible con control remoto
monitoreo de datos en plataformas en la nube y teléfonos móviles, y comunicación RS485-Modbus.Él
Puede ser ampliamente utilizado en el monitoreo en línea de la turbidez del agua del grifo, suministro de agua secundario,
agua terminal de red de tuberías, agua potable directa, agua filtrada por membrana, agua de piscina y agua superficial.
2.Característica
3.Diagrama de tamaño del sensor

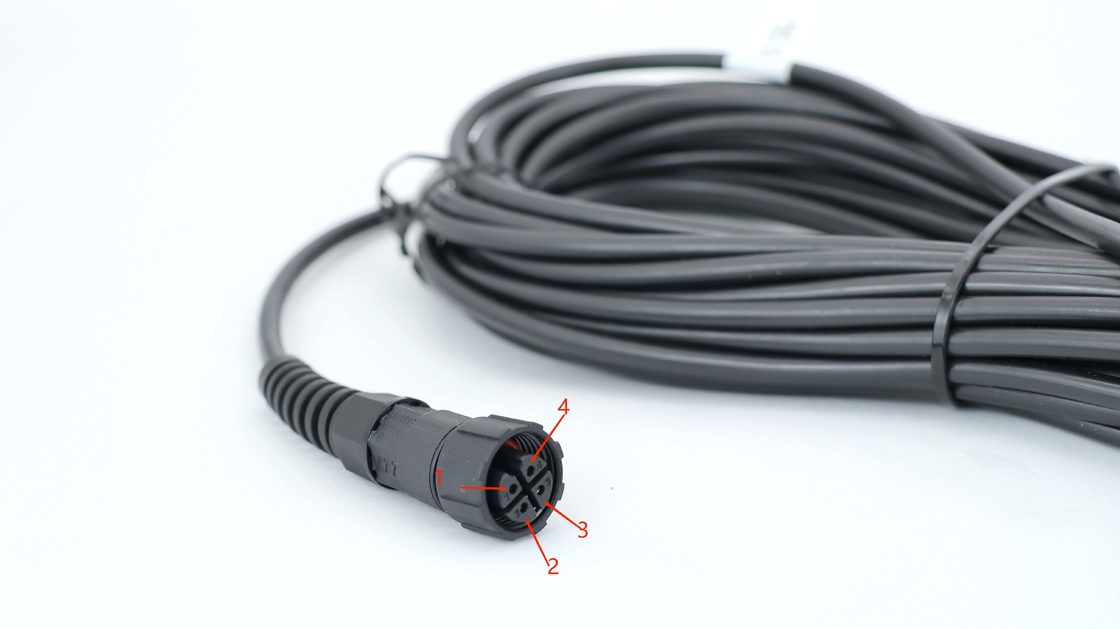

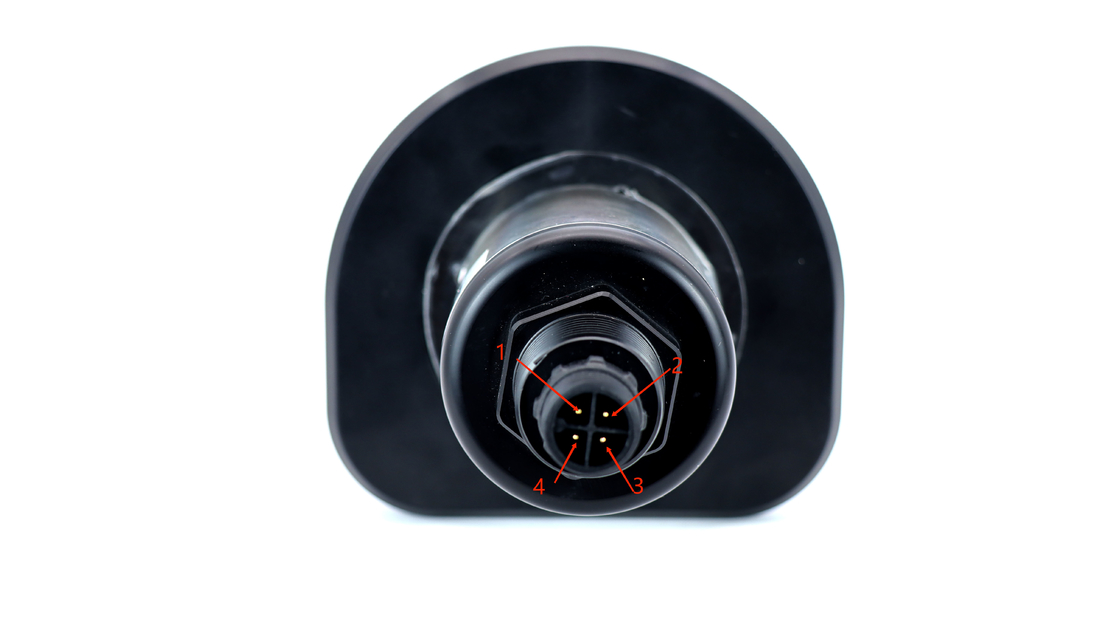

4. Definición de cables
Cable de blindaje de 4 hilos AWG-24 o AWG-26.diámetro exterior = 5,5 mm
1, rojo: alimentación (VCC)
2, blanco: 485 Fecha_B (485_B)
3, verde: 485 Fecha_A (485_A)
4, negro: tierra (GND)
5, cable desnudo—protección
5. Especificaciones técnicas
Nombre | Sensor de turbidez de rango bajo |
Rango | 0~10NTU |
Exactitud | 0.01NTU o ±2% (Tome el más grande) |
Resolución | 0.001NTU |
Fuente de luz | CONDUJO |
Disipación de potencia | 0,6 W (cierre del cepillo), 1 W (funcionamiento del cepillo) |
Fuerza | CC 12~24 V, 1 A |
Rango de flujo | 180~500 ml/minuto |
Rango de temperatura | 0~50℃ |
Tamaño del sensor | Φ54,6mm*193,5mm |
Tubo de entrada | Tubería de PE de 2 puntos |
Tubo de desagüe | Tubería de PE de 3 puntos |
Producción | Modbus RS485 |
mantener | Limpiador autolimpiante |
Cuerpo material |
Canal de agua: PC+ABS Sensor: 316L+POM |
Nota:
1. Los parámetros técnicos anteriores son todos datos en un entorno líquido estándar.
2. La vida útil del sensor y la frecuencia de calibración del mantenimiento están relacionadas con las condiciones reales del campo.

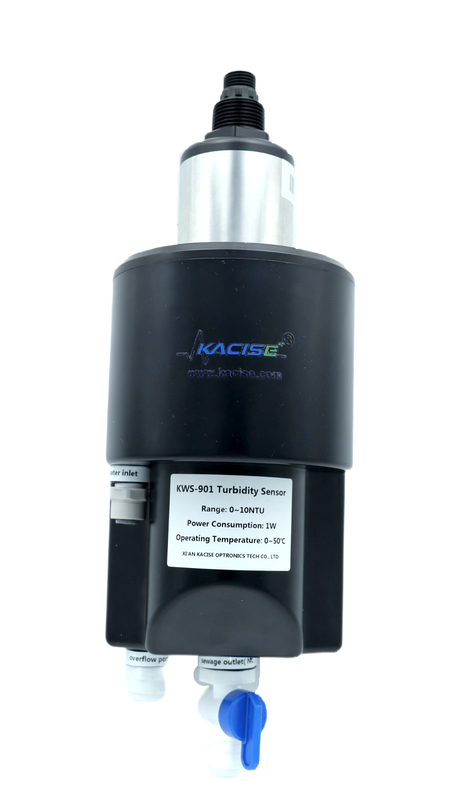

6. Instalación y operación de equipos.
6.1 Tabla de configuración
Configuración estándar | Número | Observaciones |
Turbidímetro de rango bajo | 1 | |
Celda de flujo | 1 | |
Placa de montaje | 1 | |
Manguera de entrada de agua/manguera de drenaje/desbordamiento | 3 | |
Dispositivo regulador de flujo | 1 | |
Cable | 1 | 10m |
Transmisor | 1 | Opciones (no estándar) |
6.2Instrucciones de instalación
6.2.1 Instalación fija
Seleccione el método de instalación que se muestra en la Figura (a) o la Figura (b) para fijar el plano medio según la
entorno de instalación real.
(a)Diagrama de instalación en pared (b) Diagrama de instalación del panel posterior (c)Dimensión de tamaño de la placa de montaje
6.2.2 Precauciones de instalación
① Asegúrese de que la placa posterior esté instalada de forma segura;
② Asegúrese de que la ranura de circulación esté bien sujeta;
③ Asegúrese de que las tuberías de entrada de agua, desbordamiento y alcantarillado estén pegadas en su lugar, y dos
Puntos, clip de cierre azul de tres puntos en la posición para evitar fugas.
④ Atención especial: la válvula de drenaje manual debe mantenerse cerrada y abrirse únicamente para su limpieza.
y cerrado después.
6.3 Suministro de agua
(1)Drenar el agua
Abra el interruptor de entrada, verifique y ajuste el "dispositivo regulador de flujo", de modo que el caudal de entrada sea
mantenerse dentro del rango de los requisitos del índice;
Confirme que la válvula manual de la salida de aguas residuales esté cerrada, abra la tapa superior del flujo
tanque y observe si hay flujo inicial en el dispositivo del folículo.Si hay agua corriente,
es normal, y si no hay agua corriente o el caudal es muy lento, verifique si la entrada
El agua y el dispositivo regulador de flujo están configurados normalmente.
(2)Compruebe la función de almacenamiento de agua.
Abra la cubierta superior y la cámara del cilindro en el medio de la piscina de flujo es el agua.
piscina de almacenamiento y medición.Compruebe si el agua se almacena normalmente y el nivel del líquido.
sube lentamente hasta que se derrama por la boca restante.Al mismo tiempo, compruebe si hay
Hay impurezas y residuos en la piscina de medición con la ayuda de equipos de iluminación como
una linterna. Si hay impurezas, descárguelas o retírelas antes de volver a almacenar agua.
(3) Instalar la sonda de turbidez
Inserte el sensor de turbidez en la cubierta superior y atorníllelo en la ranura para tarjetas de la cubierta superior, luego
Inserte el conjunto en la piscina de flujo y acerque la cubierta superior a la cubierta de la piscina de flujo.
(4)encender
Después de completar el proceso anterior, el sensor se puede encender y medir mediante la adquisición
protocolo, transmisor, etc.
6.4 Calibración
El sensor de turbidez se puede instalar y utilizar directamente y no se requiere una segunda calibración.
para la primera instalación.Si el cliente lo necesita o el desplazamiento de datos se encuentra en el último
Mantenimiento, nuestra empresa sugiere utilizar agua del grifo como muestra de agua para un solo punto.
La calibración y los parámetros de calibración se pueden escribir a través de nuestra computadora host o en el
forma de registro de protocolo de comunicación.
7. Programa y métodos de mantenimiento.
7.1Ciclo de mantenimiento
Tarea de mantenimiento | Frecuencia de mantenimiento recomendada |
Limpieza de sensores | Cada mes |
Sensor de calibración | Cada 1~2 meses, según la situación de uso |
Limpieza de celdas de flujo | Cada 1~2 meses, según la situación de uso |
Reemplace el cepillo de limpieza | Cada 6 meses |
La limpieza es muy importante para mantener lecturas precisas.
7.1.1 Confirmar que el suministro de energía es normal
El voltaje de suministro es CC, el valor del voltaje es CC 12-24 V y el voltaje es estable
7.1.2 Confirmar que el agua entrante es normal
Hay agua de la tubería;
El agua entrante puede fluir hacia el tanque de circulación;
No hay desbordamiento de agua en la entrada del tanque de circulación.
7.1.3 Verificar que el drenaje sea suave
Basado en determinar que el agua entrante es normal, el nivel de líquido de la circulación
El tanque es normal y no hay desbordamiento de agua:
Equipo de inspección (plano posterior, plano posterior, canal de circulación interna) si hay agua,
Si hay agua, que existía antes de la situación hídrica, las causas de este fenómeno tienen dos,
Uno es la presión del agua, el agua directamente del tanque de circulación se desborda, el segundo, mala
drenaje, provocando que el agua se derrame del tanque de circulación, si podemos descartar que la presión del agua sea demasiado
drenaje grande y deficiente.
7.2 Mantenimiento de la sonda
7.2.1 Limpiar sensor
Apague el medidor, retire el sensor de la ranura de flujo y límpielo.
Al limpiar un orificio de luz, debe limpiarlo con un hisopo de algodón, preferiblemente con un algodón.
hisopo humedecido en alcohol.Si no hay alcohol en el lugar, use un hisopo de algodón seco, si no, use un papel
toalla.
7.2.2 Verificar la fuente de luz
Encienda el sensor.Después de ingresar al estado de medición, alinee el puerto óptico del sensor
con la pared blanca.Normalmente, puede observar puntos rojos intermitentes en el sensor similares a
punteros láser y el brillo percibido a simple vista no debe ser menor que el del
Punteros láser.Los estados de falla comunes de las fuentes de luz son:
a) Sin cambios ni emisión de luz después del encendido;
b)La mancha roja es oscura, mucho menos brillante que un puntero láser;
c) Cuando se confirma que el orificio de luz del sensor está libre de manchas de agua, aparecen manchas rojas.
puntos brillantes rojos emitidos, no concentrados.
En caso de falla de la fuente de luz, el sensor se puede retirar de la ranura de flujo y enviarse de regreso al
fabricante para reparación y calibración.Antes de volver a insertar el sensor en la ranura de flujo, es
necesario apagar el instrumento;Después de colocarlo en la ranura de circulación, presiónelo ligeramente
con la mano para asegurarse de que esté insertado en su lugar y no inclinado.Puedes observar si el
El sensor está en su lugar desde el costado del instrumento.
7.2.3 Tanque de circulación limpio
Usando un cepillo para tubos, limpie el tanque de flujo y asegúrese de que el fondo y las paredes laterales del tanque estén
libre de sedimentos visibles.
7.2.4 Comprobación del estado de ejecución
Una vez completado el mantenimiento anterior, el trabajo de medición de rutina, como la ingesta de agua.
y se puede reiniciar la recolección de sondas y el trabajo de verificación, como el valor de medición.
La comparación y la calibración de un solo punto se pueden realizar de acuerdo con los requisitos del campo.
8. Solución de problemas
La Tabla 5-1 enumera los síntomas, las posibles causas y las soluciones recomendadas para problemas comunes.
encontrado con el turbidímetro de rango bajo.Si su síntoma es no lis o ninguno de los
soluciones resuelve su problema, por favor contáctenos.
ERROR | CAUSA POSIBLE | SOLUCIÓN |
El valor medido es Demasiado alto, demasiado bajo o inestabilidad |
Anormal luminiscencia de sensor |
Verificar el estado luminoso según las instrucciones de operación |
Anomalía en el almacenamiento de agua |
Compruebe si la entrada de agua, el almacenamiento de agua y restantes son normales |
|
La ventana de luz se estropea |
Compruebe el efecto de limpieza de la ventana óptica. y cepillo de limpieza.Si el cepillo de limpieza está desgastado y no puede raspar adecuadamente la superficie de la ventana, reemplace el cepillo de limpieza |
|
Vía fluvial anormal |
El caudal de entrada la configuración es incorrecta |
Compruebe el caudal de entrada y ajústelo según a los parámetros del producto |
flujo deficiente de agua desbordada |
Asegure una caída positiva entre el puerto de desbordamiento y el tubo de drenaje para asegurar un drenaje suave y evitar el desbordamiento |
Tabla 5-1 Lista de preguntas comunes
9. Descripción de la garantía
(1) El período de garantía es de 1 año (excluidos consumibles).
(2) Este aseguramiento de calidad no cubre los siguientes casos.
① Por fuerza mayor, desastres naturales, disturbios sociales, guerra (declarada o no declarada),
terrorismo, la guerra o daños causados por cualquier coerción gubernamental.
②daños causados por mal uso, negligencia, accidente o aplicación e instalación inadecuadas.
③Gastos de flete para enviar la mercancía de regreso a nuestra empresa.
④Cargos de flete por envío urgente o exprés de piezas o productos cubiertos por el
garantía.
⑤Viaje para realizar reparaciones bajo garantía localmente.
(3) Esta garantía incluye todo el contenido de la garantía proporcionada por nuestra empresa con respecto a sus productos.
① Esta garantía constituye una declaración final, completa y exclusiva de los términos de la garantía, y ninguna persona o agente está autorizado a establecer otras garantías en nombre de
nuestra compañía.
② Los recursos de reparación, reemplazo o devolución del pago descritos anteriormente son
casos excepcionales que no violen esta garantía, y los recursos de reemplazo o devolución de
El pago es para nuestros propios productos.Basado en responsabilidad estricta u otra teoría legal, nuestro
La empresa no será responsable de ningún otro daño causado por un producto defectuoso o por negligencia.
operación, incluyendo cualquier daño posterior que esté causalmente relacionado con estas condiciones.
10.Protocolos de comunicación
El protocolo de comunicación RS485 utiliza el protocolo de comunicación MODBUS y los sensores están
utilizados como esclavos.
Formato de bytes de datos.
Velocidad de baudios | 9600 |
Posición inicial | 1 |
Bits de datos | 8 |
bit de parada | 1 |
dígito de control | norte |
Leer y escribir datos (protocolo MODBUS estándar)
La dirección predeterminada es 0x01, la dirección se puede modificar mediante registro
10.1 Lectura de datos
Llamada de host (hexadecimal)
01 03 00 00 00 01 84 0A
Código | Definición de función | Observaciones |
01 | Dirección del dispositivo | |
03 | Código de función | |
00 00 | Dirección de inicio | Consulte la tabla de registro para obtener más detalles. |
00 01 | Número de registros | Longitud de los registros (2 bytes por 1 registro) |
84 0A | Suma de comprobación CRC, delantera baja y trasera alta |
Respuesta esclava (hexadecimal)
01 03 02 00 xx xx xx xx
Código | Definición de función | Observaciones |
01 | Dirección del dispositivo | |
03 | Código de función | |
02 | Número de bytes leídos | |
XXXX | Datos (DCBA frontal bajo y posterior alto) | Consulte la tabla de registro para obtener más detalles. |
XXXX | Suma de comprobación CRC, delantera baja y trasera alta |
10.2 Escribir datos
Llamada de host (hexadecimal)
01 10 1B 00 00 01 02 01 00 0C C1
Código | Definición de función | Observaciones |
01 | Dirección del dispositivo | |
10 | Código de función | |
1B 00 | Dirección de registro | Consulte la tabla de registro para obtener más detalles. |
00 01 | Número de registros | Número de registros leídos |
02 | Número de bytes | Número de registros leídos x2 |
01 00 | Datos (DCBA frontal bajo y posterior alto) | |
0C C1 | Suma de comprobación CRC, delantera baja y trasera alta |
Respuesta esclava (hexadecimal)
01 10 1B 00 00 01 07 2D
Código | Definición de función | Observaciones |
01 | Dirección del dispositivo | |
10 | Código de función | |
1B 00 | Dirección de registro | Consulte la tabla de registro para obtener más detalles. |
00 01 | Devuelve el número de registros escritos. | |
7D 2D | Suma de comprobación CRC (frontal baja y trasera alta) |
10.3 Calcular la suma de comprobación CRC
(1) Preestablezca un registro de 16 bits como FF hexadecimal (es decir, todos unos) y llame a este registro CRC.
registro.
(2) Aislar los primeros datos binarios de 8 bits (tanto el primer byte de la información de comunicación
frame) con los 8 bits inferiores del registro CRC de 16 bits y colocando el resultado en el registro CRC,
dejando los 8 bits superiores de datos sin cambios.
(3) Desplace el contenido del registro CRC un bit hacia la derecha (hacia el lado bajo) para llenar el
bit más alto con un 0, y verifique el bit desplazado después del desplazamiento hacia la derecha.
(4) Si el bit desplazado es 0: repita el paso 3 (desplace un bit a la derecha nuevamente);si el bit desplazado es 1, CRC
registro y polinomio A001 (1010 0000 0000 0001) para el iso-or.
(5) Repita los pasos 3 y 4 hasta realizar el desplazamiento a la derecha 8 veces para que se muestren todos los datos de 8 bits.
procesado en su totalidad.
(6) Repita los pasos 2 a 5 para el siguiente byte de la trama de información de comunicación.
(7) Intercambie los bytes alto y bajo del registro CRC de 16 bits obtenido después de todos los bytes de este
El marco de información de comunicación se ha calculado de acuerdo con los pasos anteriores.
(8)El contenido final del registro CRC se obtiene de la siguiente manera: Código CRC.
10.4 Tabla de registro
Dirección de inicio |
Dominio Descripción |
Número de registros |
Formato de datos (hexadecimal) |
0x0700H |
Obtener software y Hardware Rdo |
2 |
4 bytes en total 00 ~ 01: versión de hardware 02 ~ 03: versión del software Por ejemplo, la lectura 0101 representa 1,1 |
0x0900H | Obtener SN | 7 |
14 bytes en total 00: reservado 01 ~ 12: número de serie 13: Reservado Los 12 bytes del número de serie se traducen según el código ASCII, es decir, el número de serie de fábrica. |
0x1100H |
Usuario calibración K/B (leer escribir) |
4 |
Total de 8 bytes 00~03:K 04~07: B Para leer K, por ejemplo, lea 4 bytes de datos (bit bajo al frente, formato DCBA, es necesario convertir estos datos a punto flotante; consulte a continuación el método de conversión) Para escribir k, por ejemplo, necesitamos convertir k a un punto flotante de 32 bits y escribirlo en (formato DCBA). |
0x1B00H |
Encendido del cepillo configuración de inicio |
1 |
2 bytes en total 00~01: 0x0000 no se inicia con el encendido 0x0100 Encendido y arranque automático |
0x2600H |
Valor de turbidez adquisición |
2 |
El valor de turbidez de lectura es de 4 bytes de datos. (La posición baja está al frente, formato DCBA, y estos datos deben convertirse a un número de punto flotante modificado. El método de conversión se muestra a continuación) |
0x3000H |
Dispositivo dirección (leer y escribir) |
1 |
2 bytes en total 00~01: Dirección del dispositivo El rango se puede configurar entre 1 y 254 Por ejemplo, el dato obtenido es 02 00 (Si la posición baja está al frente, significa que la dirección es 2) Tome la dirección 15 como ejemplo, luego 0F 00 Escribe la dirección correspondiente (bajo al frente) Cuando se desconoce la dirección actual del dispositivo, puede utilizar FF como dirección de dispositivo común para solicitar la dirección actual. |
0x3100H |
Inicio del cepillo (escribir solamente) |
0 | Enviar un comando de escritura con una longitud de escritura de 0 |
0x3200H |
Cepillar inicio repetido configuracion de hora (Lea y escribir) |
1 |
2 bytes en total 00~01: Hora Tome el valor de lectura 1E 00 (predeterminado) como ejemplo, el valor real es 0x001E, es decir, 30 minutos. Por ejemplo, si necesita escribir durante 60 minutos, conviértalo a 3C 00 para escribir. |
10.5 Algoritmos de conversión para números de coma flotante
10.5.1 Conversión de números de coma flotante a números hexadecimales
Paso 1: convertir la representación de punto flotante de 17,625 a un punto flotante binario
Primero, encuentre la representación binaria de la parte entera.
17 = 16 + 1 = 1×24+ 0×23+ 0×22+ 0×21+ 1×20
Entonces la representación binaria de la parte entera 17 es 10001B
Luego encuentra la representación binaria de la parte fraccionaria.
0,625 = 0,5 + 0,125 = 1 x 2-1+ 0x2-2+ 1x20
Entonces la representación binaria de la parte decimal 0.625 es 0.101B
Entonces, el número de coma flotante en forma binaria para 17.625 expresado en forma de coma flotante es 10001.101B
Paso 2: cambia para encontrar el exponente.
Desplace 10001.101B hacia la izquierda hasta que solo quede un lugar antes del punto decimal para obtener 1.0001101B y 10001.101B = 1.0001101 B x 24.Entonces la parte exponencial es 4, que sumada a 127 resulta 131, cuya representación binaria es 10000011B
Paso 3: Calcula el número final
Al eliminar el 1 antes del punto decimal de 1.0001101B se obtiene el número final 0001101B (debido a que el 1 antes del punto decimal debe ser 1, el IEEE especifica que solo se debe registrar el que está después del punto decimal).Una nota importante para los números finales de 23 bits: el primer bit (es decir, el bit oculto) no se compila.El bit oculto es el bit a la izquierda del separador, que normalmente se establece en 1 y se suprime.
Paso 4: definición de bits de símbolo
Un número positivo tiene un dígito con signo de 0 y un número negativo tiene un dígito con signo de 1, por lo que 17,625 tiene un dígito con signo de 0.
Paso 5: convertir a punto flotante
Signo de 1 dígito + exponente de 8 dígitos + mantisa de 23 dígitos
0 10000011 00011010000000000000000B (correspondiente a 0x418D0000 en hexadecimal)
10.5.2 Conversión de números hexadecimales a números de coma flotante
Paso 1: Convierta el número hexadecimal 0x427B6666 al número binario de coma flotante 0100 0010 0111 1011 0110 0110 0110 0110 0110B en bits de signo, exponente y mantisa 0 10000100 11110110110110011001100110b
Signo de 1 dígito + exponente de 8 dígitos + mantisa de 23 dígitos
Bit de signo S:
Bit de índice E: 10000100B = 1×27+0×26+0×25+0×24+1×23+0×22+0×20
=128+0+0+0+0+0+4+0+0=132
Último dígito M: 11110110110011001100110B = 8087142
Paso 2: Calcular números de coma flotante
D =(-1)5×(1.0=M/223) ×2E-127
= (-1)0×(1.0+8087142/223) ×2132-127
= 1 x 1,964062452316284 x 32
= 62,85
Persona de Contacto: Ms. Evelyn Wang
Teléfono: +86 17719566736
Fax: 86--17719566736
Dirección: i ciudad, No11, camino del sur de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
Dirección fábrica:i ciudad, No11, camino del sur de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
