| Lugar de origen: | shanxi xian |
| Nombre de la marca: | Kacise |
| Número de modelo: | KCS530 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Detalles de empaquetado: | cada unidad tiene una caja individual y todas las cajas están empacadas en paquetes estándar o las s |
| Tiempo de entrega: | 5 días de trabajo |
| Condiciones de pago: | T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 pedazos por semana |
| Temperatura de almacenamiento: | -20-80 ℃ | Temperatura de funcionamiento: | -20-60 ℃ |
|---|---|---|---|
| Humedad de funcionamiento: | 0-90% HR | Presión de trabajo: | 0,8-1,2 atm |
| Voltaje de suministro: | 12V | Corriente máxima de funcionamiento: | 120-150mA |
| Rango (Admite personalizable. Puede ser de hasta 100% vol.): | 5000-500000 ppm | Resolución: | 1000 ppm |
| Precisión de la medición: | ± 20 ppm o ± 5% valor real ppm | T90: | 20-40S |
| repetibilidad de CERO: | <±50ppm | repetibilidad de 50% FS: | <±5% del valor medido |
| Esperanza de vida: | 10 años | ||
| Alta luz: | Sensor detector de gas de 500000 ppm,módulo de sensor de CO2 de 500000 ppm,módulo de sensor de CO2 rápido de 5000 ppm |
||

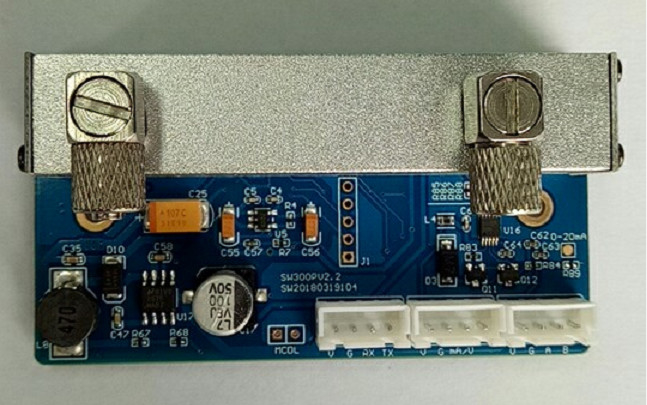

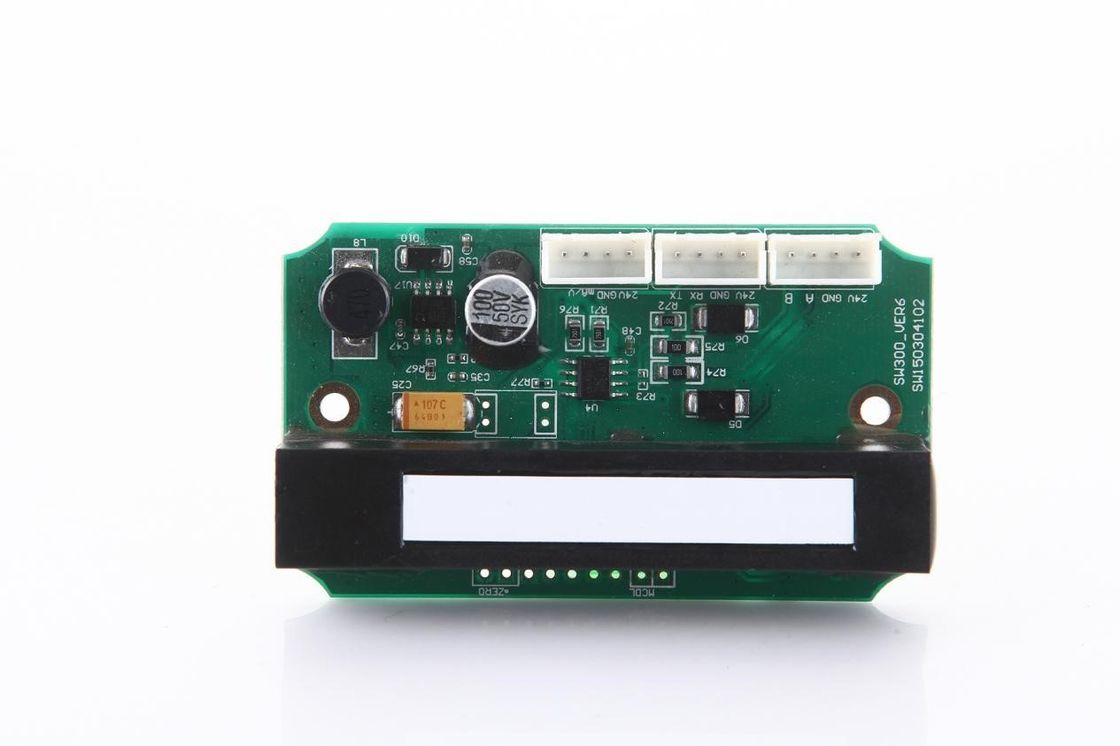

KCS530Módulo de CO2 infrarrojo
KCS530 es un módulo de detección de gas basado en el principio de absorción infrarroja NDIR, que es adecuado para detectar la concentración de dióxido de carbono en un ambiente gaseoso a temperatura ambiente.
KCS530 adopta una cavidad óptica patentada, una fuente de luz importada y un detector de doble canal para realizar la compensación de referencia de caminos ópticos dobles en el espacio.KCS530 tiene buena selectividad, no depende del oxígeno y tiene una larga vida útil.
KCS530 tiene UART, salida 485 y salida de corriente de 4-20 mA (o salida de voltaje analógico) para una fácil selección de aplicaciones;El KCS530 proporciona comandos de calibración de punto cero, calibración de sensibilidad y calibración de aire limpio, y proporciona un pin MCDL calibrado manualmente para que los clientes realicen una calibración cero relativa del módulo del sensor utilizando aire limpio de flujo libre exterior.
KCS530 adopta el modo de ventilación de difusión por convección, que tiene una velocidad de difusión rápida.KCS530 está diseñado para la medición de la concentración de CO2 en entornos de alta humedad, como casas de hongos, salas de incubación e invernaderos agrícolas.También se puede usar ampliamente en el control de aire fresco HVAC, monitoreo de la calidad del aire interior, monitoreo del proceso de producción agrícola y ganadera, se puede instalar en edificios inteligentes, sistemas de ventilación, robots, automóviles y otras aplicaciones, también se puede aplicar a otro espacio estrecho monitoreo de la calidad del aire.
| parámetro | símbolo | mínimo | Valores típicos | máximo | unidad | |
| Temperatura de almacenamiento | Tetapa | -20 | - | 80 | ºC | |
| Temperatura de funcionamiento | TA | -20 | 60 | ºC | ||
| Humedad de funcionamiento | HA | 0 | 90 | % RH | ||
| Presión de trabajo | PAGSA | 0.8 | 1.2 | Cajero automático | ||
| Tensión de alimentación | Vs | 11 | 12 | 30 | V | |
| Corriente máxima de funcionamiento | yomáximo | 100 | 120 | 150 | mamá | |
|
Rango (compatible con personalizable). Puede ser hasta 100% vol) |
Real academia de bellas artes | 0 | 5000 | 500000 | ppm | |
| Resolución | Resolución | 1000 | ppm | |||
| Precisión de la medición | Precisión | - | ± 20 ppm o ± 5 % del valor real | ± 300 ppm ± 5% valor real | ppm | |
| T90 | difusión | - | 20 | 40 | segundo | |
| Repetibilidad | Cero | <±50 | ppm | |||
| 50% FS | - | <±5% | <±5% del valor medido | - | ||
| Esperanza de vida | 3 | 10 | 15 | año | ||
Unidad: milímetro
Difusión
Tipo bomba-succión
Salida de señal: salida analógica de corriente/voltaje, salida UART, salida 485, los usuarios pueden necesitar personalizar.
Rango de salida de corriente analógica (4mA~20mA), 4mA corresponde a 0ppm, 20mA corresponde a la concentración de gas a escala completa.Los clientes también pueden personalizar.
Rango de salida de voltaje analógico (0,4 V ~ 2,0 V), 0,4 V corresponde a 0 ppm y 2,0 V corresponde a la concentración de gas a escala completa.Los clientes también pueden personalizar.
Tasa de baudios: 9600 bps, 8 bits de datos, 1 bit de parada, sin bit de control;
Los datos son ASCIIsalida, la cantidad de bytes de datos por cuadro no es fija, comienza con 32 y termina con rn
Se divide en carga proactiva y Q&A2way.
4.2.1 El sensor carga activamente el valor de concentración y los datoses salidaen forma de ASCIIcódigo, el formato es el siguiente:
| 32 | 32 | X | X | X | X | X | 32 | pags | pags | metro | r | norte |
donde 32 es el código ASCII para un espacio, y la salida termina con un carácter de nueva línea
Por ejemplo: formato de salida 12345 ppm de la siguiente manera:
| 1 | 2 | 3 | 4 | 5 | pags | pags | metro | |||
| 0x20 | 0x20 | 0x31 | 0x32 | 0x33 | 0x34 | 0x35 | 0x20 | 0x70 | 0x70 | 0x6d |
4.2.2 Preguntas y respuestas (elija un método para la carga automática y la salida de preguntas y respuestas, el valor predeterminado es la carga activa)
Enviar decimales: 235237363521
devolver
| 32 | 32 | X | X | X | X | X | 32 | pags | pags | metro | r | norte |
donde 32 es el código ASCII para un espacio, y la salida termina con un carácter de nueva línea
HAY TRES PROTOCOLOS DISPONIBLES: MODBUS RTU, MODBUS ASCII O PERSONALIZACIÓN MODBUS.
Formato de protocolo de envío de host
Un protocolo consta de paquetes de formato fijo.El tamaño del paquete varía según el contenido del paquete.
| byte | contenido |
| 1 | Dirección de la unidad de comunicación (dirección del sensor) |
| 2 | Carácter STX (0x23) |
| 3 | Código de mensaje 0x52 (lectura) o 0x53 (escritura). |
| 4 | Longitud de los datos (longitud del paquete menos 6). |
| 5 | Primero los datos |
| 6 | Segundo bit de datos |
| 7... ....n-2 | Otros datos |
| n-1 | 0x21 |
| norte | dígito de control de 8 dígitos XOR |
La dirección de la unidad de comunicación del primer byte del paquete: se refiere a la dirección de la unidad de la computadora inferior cuando el host se comunica con la computadora inferior.El segundo byte del paquete es el carácter STX, que es fijo.El tercer byte del paquete indica si el paquete es un comando de lectura o un comando de escritura.0x52 es leer el comando 0x53 escribir el comando.El cuarto byte de un paquete es la longitud de bits que describe los datos contenidos en el mensaje completo, que es igual al tamaño del paquete menos 6. Los datos se transfieren secuencialmente desde el byte bajo al byte alto.El texto se enruta de izquierda a derecha.Una vez que se hayan transferido todos los datos, el final de los datos se indicará mediante 1 byte 0x21.El último byte del protocolo es la suma de comprobación para verificar la exactitud de los datos transmitidos.
El dispositivo devuelve el formato de protocolo.
Un protocolo consta de paquetes de formato fijo.El tamaño del paquete varía según el contenido del paquete.
| byte | contenido |
| 1 | 06 (ACK, que indica que el comando del host se recibió correctamente). |
| 2 | Dirección de la unidad de comunicación (dirección del sensor) |
| 3 | Carácter STX (0x23) |
| 4 | Código de mensaje 0x52 (lectura) o 0x53 (escritura). |
| 5 | (longitud del paquete menos 7). |
| 6 | Primero los datos |
| 7 | Segundo bit de datos |
| 8... ....n-2 | Otros datos |
| n-1 | 0x21 |
| norte | dígito de control de 8 dígitos XOR |
Dirección de la unidad de comunicación: Esto se refiere a la dirección de la unidad de la computadora inferior cuando el host se comunica con la computadora inferior.El segundo byte del paquete es el carácter STX, que es fijo.El tercer byte del paquete indica si el paquete es un comando de lectura o un comando de escritura.0x52 es leer el comando 0x53 escribir el comando.El cuarto byte de un paquete es la longitud de bits que describe los datos contenidos en el mensaje completo, que es igual al tamaño del paquete menos 6. Los datos se transfieren secuencialmente desde el byte bajo al byte alto.El texto se enruta de izquierda a derecha.Una vez que se hayan transferido todos los datos, el final de los datos se indicará mediante 1 byte 0x21.El último byte del protocolo es la suma de comprobación para verificar la exactitud de los datos transmitidos.
Tipo de comando
(1) Leer el sensorvalor de concentración: como leer los datos del sensor actual No. 32 (20H)
El host envía el comando al sensor:20235201372146
20 23 52 01 37 21 ??(decimal 16).
20: número de sensor
23: STX arreglado
52: Leer
01: longitud de datos, lo que indica que hay 1 bit de datos después
37: Leer datos del sensor
21: Fin
??: carácter de verificación CheckSum
CheckSum= 20⊕23⊕52⊕01⊕37⊕21=46H, entonces??=46 horas
El dispositivo devolverá los siguientes datos:062023520537000003E821??
06 20 23 52 05 37 00 00 03 E8 21 ??(decimal 16).
06: ACK es correcto
20: Devuelve la dirección del sensor
23: STX (0x23)
52: Tipo de servicio El tipo de operación de retorno predeterminado es (0x52) operación de lectura
05: Longitud de los datos La longitud de los datos es de 5 bytes
37: clase de comando
00 00 03 E8: El valor actual de concentración de CO2, en PPM, es el valor de concentración expresado en 4 bytes, con el byte de alta concentración a la izquierda y el byte de baja concentración a la derecha, dependiendo de la concentración del sensor
21: personaje final
??: Carácter de verificación CheckSum
Suma de control= 20⊕23⊕52⊕05⊕37⊕00⊕00⊕ 03⊕E8⊕21=??XOR, excluyendo el primer byte 06
(2) Configure la dirección del sensor:
Por ejemplo, lea la dirección del sensor actual número 32 (20H) al número 34 (22H).
El host envía el comando al sensor:2023530231222160
20 23 53 02 31 22 21 ??(decimal 16).
20: número de sensor actual
23: STX arreglado
53: escribir
02: Longitud de datos, lo que indica que hay dos dígitos de datos después
31: comando de escritura de dirección
22: La dirección del sensor actual se cambia al número 34
21: Fin
??: carácter de verificación CheckSum
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, entonces ??=60H
El dispositivo devuelve los siguientes datos:062023530231222160
06 20 23 53 02 3122 21 ??
06: ACK es correcto
20: dirección del sensor original
23: STX (0x23)
53: Tipo de servicio El tipo de operación de retorno predeterminado es (0x520) operación de lectura
02: Longitud de datos Longitud de datos 2 bytes
31: clase de comando de clase
22: La dirección del sensor actual después de cambiar la dirección
21: personaje final
??: carácter de verificación CheckSum
CheckSum= 20⊕23⊕53⊕02⊕31⊕22⊕21=60H, entonces ??=60H
(3) Acerca de la configuración de la dirección inicial del sensor:
MCDL corto, Calibración cero en 8 segundos, más de 10 segundos para la dirección inicial del sensor. El valor predeterminado es el número 32. La dirección de fábrica de cada sensor está configurada en 32 (20H), y cuando el usuario modifica la dirección del sensor, la frente correspondiente El botón debe mantenerse presionado continuamente durante más de 10 segundos para restaurar la configuración de fábrica de la dirección.
Formato de protocolo de envío de host
Un protocolo consta de paquetes de formato fijo.El tamaño del paquete varía según el contenido del paquete.
| byte | contenido |
| 1 | Dirección de la unidad de comunicación (dirección del sensor) |
| 2 | Código de función |
| 3 | Primer lugar en el área de datos |
| 4 | Segundo dígito en el área de datos |
| 5 | Tercer lugar en el área de datos |
| 6 | Cuarto lugar en el área de datos |
| ...... . | Otros datos |
| n-1 | CRC bajo |
| norte | CRC alto |
Dirección de la unidad de comunicación: Esto se refiere a la dirección de la unidad de la computadora inferior cuando el host se comunica con la computadora inferior.El segundo byte del paquete indica si el paquete es un comando de lectura o un comando de escritura.03 indica que el mensaje es un comando de lectura y 06 indica que el mensaje es un comando de escritura.CRC se utiliza para la verificación para verificar la exactitud de los datos transmitidos.Los datos se transfieren secuencialmente desde el byte bajo al byte alto.El texto se enruta de izquierda a derecha.Después de que se transmitan todos los datos, los bits alto y bajo de verificación de CRC finalizarán.
El dispositivo devuelve el formato de protocolo.
Un protocolo consta de paquetes de formato fijo.El tamaño del paquete varía según el contenido del paquete.
Tipo de comando
(1) Lea el valor de concentración del sensor: como leer los datos del sensor actual No. 32 (20H).
El host envía un comando al sensor:
20 03 00 00 00 02 C2 BA
20: dirección del sensor actual
03: Leer la concentración del sensor
00 00 00 02: contenido del área de datos
00 00 es dirección 00 02 es cantidad
C2: alto CRC
BA: CRC bajo
El principio básico del código de verificación de redundancia cíclica (CRC) es: después del código de información de bits K, luego empalmando el código de verificación de bits R, la longitud total de la codificación es de N bits, por lo tanto, este código también se denomina (código N, K. Para un código (N,K) dado, se puede demostrar que existe un polinomio G(x) con una potencia máxima de NK = R. Se puede generar una suma de verificación de información de K bits a partir de G(x) y G( x) se denomina polinomio generativo de este código CRC. El proceso específico de generación del código de verificación es: suponiendo que la información a enviar está representada por el polinomio C(X), desplazar C(x) a la izquierda en R bits (que se puede expresar como C(x)*2R), y así sucesivamente A la derecha de C(x), quedará libre el bit R, que es la posición del dígito de control. El resto se obtiene al dividir C(x )*2R para generar el polinomio G(x) es el dígito de control.
El dispositivo devuelve los siguientes datos:
Si el rango total está dentro de 65536 ppm:
20 03 04 00 20 0B E8 CD 85 (decimal).
Si el rango total es superior a 65536 ppm:
20 03 06 00 20 00 00 0B E8 33 9D (decimal).
20: dirección del sensor actual
03: Leer la concentración del sensor
06/04: Longitud del área de datos (La longitud del área de datos devuelta está relacionada con el rango total pedido por el cliente, si el rango máximo pedido por el cliente está dentro de 65536 ppm, entonces la longitud del área de datos devuelta es 04 (100 ppm de retorno número:20 0304 0020 00 64 CB 10), si el rango máximo es superior a 65536 ppm, la longitud del área de datos devuelta es 06 (100 ppm número de retorno:20 03 06 00 20 00 00 00 64 35 08)
La parte roja es el bit de datos y la parte azul es la longitud del área de datos
00 20: Muestra la dirección actual del sensor 0x20
0B E8: Muestra la concentración de gas del sensor en PPM, el valor específico depende de la dirección y la concentración del sensor
Los datos anteriores son todos números decimales, y es necesario convertirlos a números de base 10 antes de calcular el valor de concentración.
Por ejemplo:
Si el rango total está dentro de 65536 ppm:
0B es 11 decimal;El decimal de E8 es 232, luego el valor de concentración es: 11*256+232=3048 (valor ppm del decimal).
Si el rango total es superior a 65536 ppm:
00 es 0 para decimal;0B es 11 para decimal;El decimal de E8 es 232, luego el valor de concentración es: 0*65536+11*256+232=3048 (valor ppm en decimal).
CD: alto CRC
85: CRC bajo
Los valores de verificación de CRC se refieren a lo mismo que arriba
(2) Configure la dirección del sensor:Por ejemplo, cambie la dirección del sensor de 32 (20H) a 01
El host envía un comando al sensor:
20 06 00 00 00 01 4E BB (decimal).
20: dirección del sensor actual
06: Código de función (establecer dirección del sensor).
00 00 00 01: Área de datos (sensor modificado nueva dirección 00 01, es decir, 01).
4E: alto CRC
BB: CRC bajo
El valor de verificación de CRC es el mismo que el anterior
El dispositivo devuelve los siguientes datos:
20 06 00 00 00 01 4E BB (decimal).
Igual que la entrada
Después de cambiar la dirección, el nuevo comando de lectura solo necesita cambiar la primera dirección a la dirección actual después de la modificación y realizar la verificación CRC para obtener un nuevo bit de verificación:
01 03 00 00 00 02 C4 0B (decimal).
El dispositivo devuelve los siguientes datos:
Si el rango total está dentro de 65536 ppm:
01 03 04 00 01 0B E8 AC 8D (decimal).
Si el rango total es superior a 65536 ppm:
01 03 06 00 01 00 00 0B E8 1B CB (decimal).
El nuevo comando de configuración de la dirección del sensor es:
01 06 00 00 00 XX xx xx
XX: es la dirección que necesita ser modificada nuevamente
xx xx: Nuevo dígito de control
*Este comando es el asistente de depuración del puerto serial comando modbus encuesta debajo de la ventana de visualización de datos, haga doble clic en la tabla de visualización de direcciones para establecer una nueva dirección modificando el valor
(3) Acerca de la configuración de la dirección inicial del sensor
MCDL corto, calibración cero en 8 segundos, más de 10 segundos para la dirección inicial del sensor El valor predeterminado es el número 32. La dirección de fábrica de cada sensor está configurada en 32 (20H), y cuando el usuario modifica la dirección del sensor, el la dirección debe restaurarse manteniendo presionado el botón frontal correspondiente de forma continua durante más de 10 segundos.
Formato de protocolo de envío de host
Un protocolo consta de paquetes de formato fijo.El tamaño del paquete varía según el contenido del paquete.
| byte | contenido |
| 1 | 0x3a |
| 2 | Dirección de la unidad de comunicación (dirección alta del sensor) |
| 3 | Dirección de la unidad de comunicación (dirección de sensor bajo) |
| 4 | Código de función alto |
| 5 | Código de función bajo |
| 6 | Primer lugar en el área de datos |
| 7 | Segundo dígito en el área de datos |
| 8 | Tercer lugar en el área de datos |
| 9 | Cuarto lugar en el área de datos |
| 10 | Quinto lugar en el área de datos |
| 11 | Sexto lugar en el área de datos |
| 12 | Séptimo lugar en el área de datos |
| 13 | Octavo dígito en el área de datos |
| ....... | Otros datos |
| n-3 | LRC alto |
| n-2 | LRC bajo |
| n-1 | 0x0d |
| norte | 0x0a |
Dirección de la unidad de comunicación: Esto se refiere a la dirección de la unidad de la computadora inferior cuando el host se comunica con la computadora inferior.El primer byte del paquete es 0x3a, los dos últimos bytes son 0x0d 0x0a y fijos.El cuarto y quinto byte de un paquete indica si el paquete es un comando de lectura o un comando de escritura.03 indica que el mensaje es un comando de lectura y 06 indica que el mensaje es un comando de escritura.LRC se utiliza para la verificación para verificar la exactitud de los datos transmitidos.Los datos se transfieren secuencialmente desde el byte bajo al byte alto.El texto se enruta de izquierda a derecha.Cuando se transfieren todos los datos, los datos son 0x0d por 2 bytes de corte y 0x0a indica el final de los datos.
El dispositivo devuelve el formato de protocolo.
Un protocolo consta de paquetes de formato fijo.El tamaño del paquete varía según el contenido del paquete.El formato de retorno es el mismo que el formato de envío.
Tipo de comando
(1) Lea el valor de concentración del sensor:como leer los datos actuales del sensor 20H
La dirección bajo el código de función 03 bajo la encuesta de Modbus debe establecerse en 3 para 0x0003, y la cantidad debe establecerse en 1.
El host envía el comando al sensor:
3A 32 30 30 33 30 30 30 33 30 30 30 31 44 39 0D 0A (decimal) es: 200300030001D9
3a: bit de inicio fijo
32 30 es 20: número de sensor
30 33 es 03: lee la concentración del sensor
30 30 30 33 30 30 30 31: Contenido del área de datos
30 30 30 33 dirección indica que el registro a leer tiene una dirección inicial de 0x0003, y 30 30 30 31 es cantidad significa que el número de registros a leer es 1
44: LRC alto
39: LRC bajo
0D: bit final fijo
0A: bit final fijo
LRC=20+03+00+03+00+01=27H Después de la negación, agregue 1 a D9H y el código de verificación es 44 39
El dispositivo devolverá los siguientes datos:
3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (decimal) es: 200302017367
3A: bit de inicio fijo
32 30 es 20: número de sensor
30 33 es 03: la concentración del sensor de lectura indica que el área de datos es de 3 bits Datos de 16 bits 6 bytes representados
30 32 es 02: longitud del área de datos
30 31 37 33 es 0173: el valor actual de concentración de CO2 es 0*16^3+1*16^2+7*16+3 por 16 veces por persona.La unidad es PPM, que es el valor de concentración expresado en 4 bytes, y el valor específico depende de la concentración leída por el sensor
36: LRC alto
37: LRC bajo
0D: bit final fijo
0A: bit final fijo
LRC=20+03+02+01+73=99H, agregue 1 a 67 después de la negación, y el código de verificación es 36 37
Leer la dirección del sensor: por ejemplo, lea la dirección actual del sensor 20h 32
*Aquí hay que leer la dirección del sensor Modbus poll debajo de la dirección del código de función 03 que debe establecerse en 192 es el 0x00c0, cantidad establecida en 1.
El host envía el comando al sensor:
3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (decimal).
Es decir: 200300c000011C
3a: bit de inicio fijo
32 30 es 20: número de sensor
30 33 es 03: lee la concentración del sensor
30 30 43 30 30 30 30 31: Contenido del área de datos
30 30 43 30 dirección indica que el registro a leer tiene una dirección inicial de 0x00c0, y 30 30 30 31 es cantidad que indica el número de registros a leer 1
31: LRC alto
43: LRC bajo
0D: bit final fijo
0A: bit final fijo
LRC=20+03+00+c0+00+01=E4H Después de la negación, agregue 1 a 1CH, y el código de verificación es 31 43
El dispositivo devolverá los siguientes datos:
3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (decimal) es: 2003020020BB
3A: bit de inicio fijo
32 30 es 20: número de sensor
30 33 es 03: la concentración del sensor de lectura indica que el área de datos es de 3 bits Datos de 16 bits 6 bytes representados
30 32 es 02: longitud del área de datos
30 30 32 30 es 0020: la dirección del sensor actual 0x0020 en el rango 0-FF
42: LRC alto
42: LRC bajo
0D: bit final fijo
0A: bit final fijo
LRC=20+03+02+00+20=45H, agregue 1 como BB después de la negación, y el código de verificación es 42 42
(2) Configure el sensordirección: Por ejemplo, cambie la dirección del sensor No. 32 a No. 01
* Encuesta de Modbus (haga doble clic en la tabla que muestra la dirección 32 para cambiar la dirección del código de función 06, la dirección debe establecerse en 192 (debe ser la predeterminada).) 0x00c0, el valor se establece en 1 para que sea la nueva dirección de el sensor
El host envía el comando al sensor:
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimal).
Es decir: 200600c0000119
3A: bit de inicio fijo
32 30 es 20: número de sensor
30 36 es 06: código de función (establecer la dirección del sensor).
30 30 43 30 30 30 30 31: Área de datos
La dirección de inicio del registro del sensor 30 30 43 30 es 0x00c0, y la nueva dirección modificada del sensor 30 31 es 01.
31: LRC alto
39: LRC bajo
0D: bit final fijo
0A: bit final fijo
LRC= 20+06+00+c0+00+01=E7H Después de la negación, agregue 1 a 19, y el código de verificación es 31 39.
El dispositivo devolverá los siguientes datos:
3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimal).
Igual que la entrada
(3) Acerca de configurar la dirección inicial del sensor:
MCDL corto, calibración cero en 8 segundos, más de 10 segundos para la dirección inicial del sensor El valor predeterminado es el número 32. La dirección de fábrica de cada sensor está configurada en 32 (20H), y cuando el usuario modifica la dirección del sensor, el el botón frontal correspondiente debe mantenerse presionado continuamente durante más de 10 segundos para restaurar la configuración de fábrica de la dirección.
El sensor se instala con un espacio entre orificios de posicionamiento de 63 mm y una apertura de 3,2 mm
El paso del zócalo del cableado es de 2,54 mm.
El sensor debe calibrarse regularmente, se recomienda que no sea más de 3meses, y no se requiere calibración si la calibración automática está activada para una operación a largo plazo
No utilice el sensor durante mucho tiempo en un entorno con una alta densidad de polvo.
Utilice el sensor dentro del rango de la fuente de alimentación del sensor.
| Hoja de información del pedido | |||||
| KCS530 | Sensor de concentración de CO2 KCS530 | ||||
| xxxx | El sensor mide el rango de concentración de CO2 en ppm, con un valor mínimo de 2000 y un valor máximo de 50000 ppm. | ||||
| 2000 | Rango 200ppm (predeterminado). | ||||
| 10000 | Rango 10000ppm | ||||
| 50000 | Rango 50000ppm | ||||
| codificar | La velocidad de reacción se divide en dos tipos: rápida y lenta. | ||||
| S | Lento (predeterminado). | ||||
| q | rápido | ||||
| codificar | Selección de velocidad en baudios, admite velocidad en baudios de uso común 2400 9600 19200 38400bps, 8 bits de datos, 1 bit de parada, sin bit de verificación: confirme las necesidades especiales antes de realizar el pedido. | ||||
| Disfraz | Confirme la tasa de baudios antes de realizar el pedido | ||||
| 2400 | Tasa de baudios de 2400 bps | ||||
| 9600 | Tasa de baudios de 9600 bps | ||||
| 19200 | Tasa de baudios de 19200 bps | ||||
| 38400 | Tasa de baudios de 38400 bps (predeterminada) | ||||
| codificar | Protocolo de puerto serie | ||||
| Modbus-RTU | Protocolo Modbus-RTU estándar (predeterminado). | ||||
| Modbus-ASCII | Protocolo Modbus-ASCII estándar | ||||
| Modbus-Auto | protocolo privado modbus | ||||
| KCS530 | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
Teléfono: +86-29-17719566736
Correo electrónico: sales@kacise.com
Dirección: Tangyan South Road, ciudad de Xi'an, provincia de Shaanxi, China
| Taquigrafía | Nombre completo |
| VOLUMEN | 1% VOL se refiere al 1% del volumen de un gas en particular en el aire. |
| ppm | 1PPM significa que el volumen de un gas específico en el aire representa una millonésima. |
| O2 | Moléculas de oxígeno |
| LCD | pantalla LCD |
| RS485 | Puerto serie asíncrono 485 |
| corriente continua | corriente continua |
| C.A. | Comunicación |
| CLORURO DE POLIVINILO | cloruro de polivinilo |
Persona de Contacto: Ms. Evelyn Wang
Teléfono: +86 17719566736
Fax: 86--17719566736
Dirección: i ciudad, No11, camino del sur de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
Dirección fábrica:i ciudad, No11, camino del sur de TangYan, distrito de Yanta, Xi'an, Shaanxi, China.
