acelerómetro de alta velocidad del sensor de la vibración del acelerómetro 30g

Acelerómetro flexible del cuarzo KSNSA-1

1.Feature

• Funcionamiento táctico del grado de la navegación del ☆
• Elevado valor del ☆
• ☆ ambientalmente rugoso
• Salida analógica del ☆
• diseño del ☆Compact
• Prueba incorporada del ☆
• gama ☆Field-ajustable
•
• 2.Application

• medición bien del nivel del ☆Deep
• Instrumentación automotriz de la prueba del ☆
• Desaceleración del sistema de frenos del ☆
• Puente del ☆ y supervisión de la oscilación y de la inclinación del edificio
• Control industrial y robótico del ☆
• Navegación del vehículo de tierra del ☆
• Control de la comodidad del paseo del subterráneo y del tren del ☆
•
  3.Introduction

• Para un paquete económico, Kacise produce el acelerómetro flexible del cuarzo KSNSA-1 para los usos industriales del grado incluyendo: instrumentación automotriz de la prueba, desaceleración del sistema de frenos, puente y supervisión de la oscilación y de la inclinación del edificio, control industrial y robótico, navegación del vehículo de tierra, control de la comodidad del paseo del subterráneo y del tren de alta velocidad, y supervisión del movimiento de la plataforma de la perforación petrolífera en el mar. El KSJR-4 ofrece un sistema sísmico de la grabar al agua fuerte-cuarzo-flexión. Una estructura amorfa de la prueba-masa del cuarzo proporciona prejuicio, factor de posicionamiento, y estabilidad excelentes de la alineación del eje. La electrónica integral desarrolla una corriente de salida aceleración-proporcional que proporciona medidas estáticas y dinámicas de la aceleración. Por medio de un cliente el resistor suministrado de la carga de la salida, escalado apropiadamente para la gama de la aceleración del uso, la corriente de salida se puede convertir en un voltaje.

• 4.Parameter

•

  Nombre de producto			KSNSA-1A	KSNSA-1B	KSNSA-1C
  número de serie	parámetros	Unidad	Figuras	Figuras	Figuras
  1	Gama entrada	g	±30
  2	Resolución	μg	<10
  3	K0 diagonal	magnesio	<40
  4	Repetibilidad compuesta de un mes diagonal K0	μg	<250
  5	Sensibilidad de temperatura diagonal K0	μg/℃	<150
  6	Factor de posicionamiento K1	mA/g	1.25±0.15	2.3±0.3	2.3±0.3
  7	Repetibilidad compuesta de un mes del factor de posicionamiento K1	PPM	<250>

  8	Sensibilidad de temperatura del factor de posicionamiento K1	ppm/℃	<200
  9	Coeficiente no lineal del segundo orden (K2/K1)	ug/g2	50
  10	máxima sobre carga	%	≤40
  11	Ruido intrínseco	milivoltio	≤8.4
  12	Fuente de alimentación	VDC	±13-±18
  13	Consumo actual	mA	≤20
  14	Gama de temperaturas de trabajo	℃	-55~180	-55~125	-55~150
  15	Gama de temperaturas de almacenamiento	℃	-60~+200
  16	Tolerancia del choque	g	1000g.0.5ms.1/2sin
  17	estándar de la confiabilidad del ambiente		GJB150.2, GJB150.9, GJB150.16
  18	Frecuencia de la resonancia	Herzios	≥400
  19	Ancho de banda	Herzios	≤2500
  20	Peso	Gramo	≤65
  21	Dimensiones	milímetro	Φ25 X 29.3/customized
  22	Desalineamiento de AXIS	μrad	<1500
  23	Característica del aislamiento	MΩ	≥100
  24	material de la cáscara		ss304
  25	Sensor de temperatura		Puede ser AD590 modificado para requisitos particulares PT100 PT1000 18B20 NTC, etc

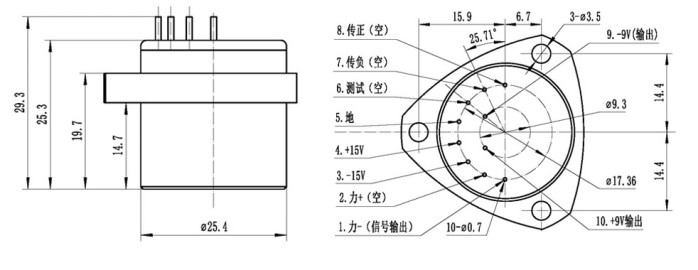

  definición 5.Signal

• Pin No.	Pin. Nombre	描述 /description
  1	S (力 - (信号输出))	Salida de la señal
  2	NC (力 + (空))	no conectado
  3	-15VDC	fuente de alimentación de -15Vdc
  4	+15VDC	fuente de alimentación de +15Vdc
  5	Tierra (地)	Conecte con la tierra
  6	测试 del NC (空)	no conectado
  7	传负 del NC (空)	no conectado
  8	传正 del NC (空)	no conectado
  9	T (- 输出 9V)	sensor de temperatura hacia fuera; el sensor de temperatura se puede modificar para requisitos particulares por ejemplo NTC PT100 PT1000, etc
  10	T+ (输出 de +9V)	sensor de temperatura hacia fuera

  definición del interfaz 6.Electronic y de las señales
