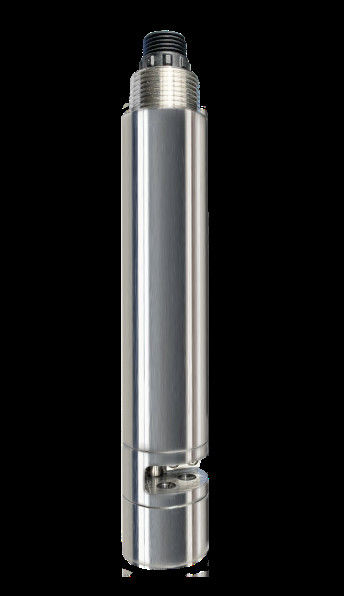

Sensor en línea del BACALAO KCD602 ningunos reactivo, ninguna contaminación, una protección del medio ambiente más económica y tamaño pequeño

principio 1.Working

Muchas sustancias orgánicas disueltas en agua para absorber la luz ultravioleta. Por lo tanto, midiendo la absorción de estas sustancias orgánicas por la luz ultravioleta en una longitud de onda de 254 nanómetro, la cantidad total de agentes contaminadores orgánicos disueltos en agua puede ser medida exactamente. El sensor en línea del BACALAO KCD602 utiliza dos fuentes de luz, una 254 luces ultravioletas del nanómetro y una luz ultravioleta de la referencia de 365 nanómetro, que puede compensar automáticamente la atenuación óptica de la trayectoria y eliminar la interferencia del esmalte suspendido granular de la materia hasta cierto punto, así alcanzando más estable y confiable.

2.Feature

• Ningunos reactivo, ninguna contaminación, una protección del medio ambiente más económica y
• Instalación tamaño pequeño, fácil, y supervisión continua de la calidad del agua
• BACALAO de la medida, turbiedad y parámetros de la temperatura
• Remuneración automática para interferencia de la turbiedad
• Con una escobilla para prevenir la bioadhesión
• Pequeña deriva, respuesta rápida, una medida más exacta
• Estabilidad excelente incluso para la supervisión a largo plazo
• Vida de servicio sin necesidad de mantenimiento, larga y bajo costo de uso
• Sensor de Digitaces, RS-485 interfaz, protocolo de Modbus/RTU
• Diseño de la energía baja, diseño antiinterferente

especificaciones 3.Technical

dibujo 4.Dimensional

5.Installation y conexión eléctrica

5,1 instalación

Cuando se ata el sensor, el sensor causado por la corriente se debe prevenir de golpear la pared u otras instalaciones de la conservación del agua. Si la corriente es muy urgente, fije el sensor.

Instale el sensor a una profundidad de no más que 2 metros de la superficie del agua.

Teniendo en cuenta la fluctuación del nivel del agua, el sensor se sumerge en el nivel del agua posible más bajo debajo de 30 cm.

El sensor se coloca en una posición donde no hay burbujas en el agua.

• Instale un protector del cable fuera del cable del sensor.
• El sensor se debe colocar horizontalmente y con seguridad. El área de medición hace frente al sentido de chorro.

5,2 conexión eléctrica

• Cable rojo del línea-poder (12-24VDC)
• Alambre negro de la línea-tierra (tierra)
• Line-485 azul A
• Line-485 blanco B
• Escudo desnudo del alambre

Después de que se termine el cableado, debe ser comprobado cuidadosamente para evitar daño al sensor causado por el cableado incorrecto.

Especificación del cable: Considerando que el cable está sumergido en agua (agua de mar incluyendo) durante mucho tiempo o expuesto al aire, el cable tiene cierto grado de resistencia a la corrosión. El diámetro externo del cable es Φ6 milímetro y todos los interfaces son impermeables.

6.Maintenance

6,1 horario y método de mantenimiento

6,1.1 horario de mantenimiento

Para asegurar medidas exactas, la limpieza es importante, y la limpieza regular del sensor ayuda a estabilidad de los datos.

Nota: La frecuencia del mantenimiento en la tabla antedicha es solamente una recomendación. Mantenga por favor el sensor según el uso real del sensor.

6,1.2 método delmantenimiento

1)Superficie externa del sensor: Limpie la superficie externa del sensor con el agua del grifo. Si todavía hay ruina dejada, limpíela con un paño suave, húmedo. Para un poco de suciedad obstinada, añada algún líquido de lavado del hogar al agua del grifo para limpiarla.

2)Compruebe el cable del sensor: el cable no se debe tensar durante la operación normal. Si no, el cable dentro del cable se puede romper, haciendo el sensor funcionar incorrectamente.

3) Compruebe si la ventana de la medida del sensor es sucia y la escobilla es normal.

4) Compruebe la escobilla del sensor para saber si hay daño.

5) Por 18 meses de uso continuo, es necesario volver a la fábrica para substituir el dispositivo de aislamiento dinámico.

1,3 precauciones

La punta de prueba contiene componentes ópticos y electrónicos sensibles. Asegúrese de que la punta de prueba no esté conforme a choque mecánico severo. No hay partes dentro de la punta de prueba que requieren mantenimiento del usuario.

6,2 calibración del sensor

6,2.1 calibración de la turbiedad:

1) Calibración cero: Tome una pequeña cantidad de líquido de la turbiedad de un cubilete grande y coloque el sensor verticalmente en la solución. Después de 3 a 5 minutos, se estabiliza el valor y entonces la calibración cero. Las instrucciones refieren al apéndice.

2) Calibración de la cuesta: Coloque el sensor en una solución y coloqúelo en una solución estándar de 100 NTU. Después de 3 a 5 minutos, la cuesta está calibrada después de que se estabilice el valor. Las instrucciones refieren al apéndice.

6,2.2 calibración del BACALAO:

1) KHP (ftalato del hidrógeno del potasio, C8H5KO4), como una mancha de uso general para la investigación ambiental, él se puede utilizar para la calibración del BACALAO.

2) Preparación de la solución estándar

a) Pese exactamente 0,8503 g de KHP en un frasco de 1000 ml. Agua destilada o desionizada e inundado hasta la escala más alta. Esta solución es una solución del BACALAO de 1000 mg/l.

b) Tome 100 ml de esta solución en un frasco de 1000 ml y llénelos a la marca más alta de agua destilada o desionizada. Después de sacudir, el BACALAO que la concentración era 100 magnesios/soluciones de LOS ÁNGELES que tenían una concentración de 5 mg/l fue preparado de manera semejante.

c) La solución estándar concentrada (paso 2,1) fue almacenada en un frasco de cristal negro y almacenada en la baja temperatura para prevenir la descomposición. El estándar diluido (paso 2,2) necesita ser utilizado en el plazo de 24 horas de preparación.

6,2.3 calibración (calibración 2-point)

1) calibración 0~200mg/L

Coloque el sensor en una solución del BACALAO 5mg/L y verifique que todas las trayectorias ligeras están sumergidas debajo del agua >2cm sin burbujas de aire. Realice una calibración cero según el comando del apéndice.

2) calibración 0~500mg/L

Coloque el sensor en una solución del BACALAO 20mg/L y verifique que todas las trayectorias ligeras están sumergidas debajo del agua >2cm sin burbujas de aire. Realice una calibración cero según el comando del apéndice.

Advertencia:

• KHP es un riesgo de cáncer y se debe llevar con los guantes.
• Al calibrar, en primer lugar calibre la temperatura, después calibre la turbiedad y entonces calibrar el BACALAO.
• Si la cuesta está calibrada, el valor del sensor no cambia en el plazo de 3 minutos, nuevo abastecimiento después de que se corte el poder.

6,3 precauciones

• Evite la exposición del sol del sensor
• No toque por favor el sensor a mano
• Evite el contacto con la superficie del sensor durante la medida y la calibración
• Evite usar cualquier tensión mecánica (presión, rasguños, etc.) directamente en el sensor durante uso.

6,4 problemas comunes y contramedidas

7.Quality y servicio

7,1 garantía de calidad

• El departamento de inspección de la calidad ha estandardizado procedimientos de la inspección, equipo y los medios de prueba avanzado y perfecto, y estrictamente de acuerdo con las regulaciones, 72 horas de experimentos de envejecimiento y las pruebas de estabilidad en los productos, y no permite que un producto inferior al nivel normal salga de la fábrica.
• El partido de recepción vuelve directamente el lote de productos con un índice de la inconformidad del 2%, y todos los costes contraídos son llevados por el proveedor. El estándar de referencia refiere a la descripción de producto proporcionada por el proveedor.
• Garantice la cantidad de mercancías y la velocidad del envío.

7,2 accesorios y recambios

Este producto incluye:

• Sensor
• Manual de la instrucción
• Certificado

7,3 compromiso del servicio post-venta

La compañía proporciona el servicio post-venta local en el plazo de un año a partir de la fecha de la venta, pero no incluye el daño causado por uso incorrecto. Si se requiere la reparación o el ajuste, vuélvalo por favor, pero el coste de envío debe ser vanidoso. Dañada en el camino, la compañía reparará el daño del instrumento gratis.
