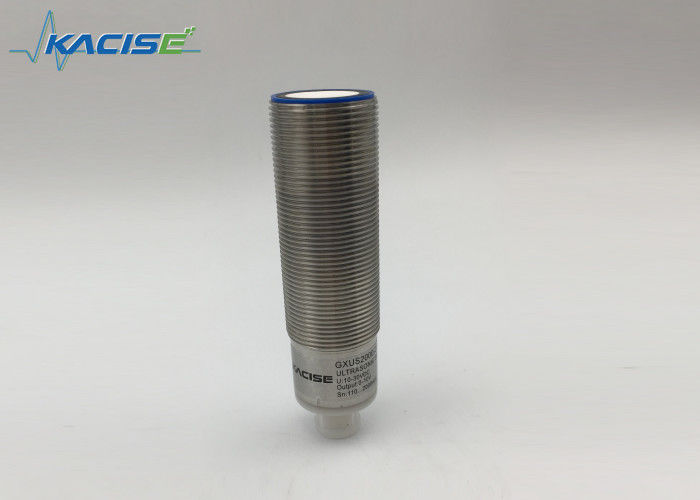

Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog

Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog

  • Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog
  • Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog
Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog
Datos del producto:
Lugar de origen: China (continental)
Nombre de la marca: Kacise
Certificación: certificate of explosion-proof,
Número de modelo: KUS550
Pago y Envío Términos:
Cantidad de orden mínima: 0-100
Detalles de empaquetado: cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p
Tiempo de entrega: 5-8 días del trabajo
Condiciones de pago: T / T, Western Union, MoneyGram
Capacidad de la fuente: 1000 piezas por semana
Contacto
Descripción detallada del producto
Producto: Sensor ultrasónico de la distancia Gama de la detección: 200mm~3000m m
Frecuencia del transductor: 125Khz Voltaje de funcionamiento: 24VDC
Voltaje de funcionamiento del límite: 13VDC~30VDC Grado del IP: IP67
Alta luz:

Transmisor llano ultrasónico

,

sensor llano líquido ultrasónico

Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog

1. parámetro

Especificaciones generales

M18
Detección de la gama 100… 1000 milímetros
Gama de ajuste 100….1000m m
Área inutilizable 0… 100 milímetros
Placa estándar de la blanco 100 milímetros x 100 milímetros
Frecuencia del transductor approx.220 kilociclo
Retraso de la respuesta ms aproximadamente 10





M30-type1
Detección de la gama 200… 2000 milímetros
Gama de ajuste 200….2000m m
Área inutilizable 0… 200 milímetros
Placa estándar de la blanco 100 milímetros x 100 milímetros
Frecuencia del transductor approx.150 kilociclo
Retraso de la respuesta ms aproximadamente 10





M30-type2
Detección de la gama 200… 3000 milímetros
Gama de ajuste 200….3000m m
Área inutilizable 0… 150 milímetros
Placa estándar de la blanco 100 milímetros x 100 milímetros
Frecuencia del transductor approx.70 kilociclo
Retraso de la respuesta ms aproximadamente 20





M30-type3
Detección de la gama 400… 6000 milímetros
Gama de ajuste 400….6000m m
Área inutilizable 0… 300 milímetros
Placa estándar de la blanco 100 milímetros x 100 milímetros
Frecuencia del transductor approx.50 kilociclo
Retraso de la respuesta ms aproximadamente 40



Indicadores/medios de funcionamiento



Azul del LED

El destellar: el programa se puede actuar, esta situación

El azul llevó destellará alrededor del minuto 5 después del poder del sensor encendido, indica que el sensor puede ser programado, y entonces el azul llevó se girará perpetuo. Para indicar la situación de poder.

LED amarillo

indicación del estado que cambia

el destellar: durante el objeto de la función del programa detectado

LED rojo

Funcionamiento normal: la luz encendido indica el error detectado.

Programación: el destellar, eco perdió, eso significa el sensor cubierto o ningún objeto en el fromt del sensor,

Especificaciones eléctricas



Voltaje de funcionamiento UB 13… 30 V DC, ondulación el 10% SS
Fuente sin carga I0 actual ≤ 45 mA

Entrada

Tipo entrado 1 entrada del SEMINARIO

rango de operación A1: 0V/GND… +1 V, rango de operación A2: +6 V…

+UB

impedancia de entrada: > kΩ 4,7; Pulso del programa del SEMINARIO: ≥ 1 s



Salida



Tipo de la salida

1 salida E4, NPN NO/NC del interruptor, programable

salida E4, PNP NO/NC de 2 interruptores, programable

3 salida E4 del análogo 0-10V programable.

4 salida E4 del análogo 4-20mA programable

5 RS485 salida E4 programable.

IE clasificado de la corriente de funcionamiento 200 mA, cortocircuito/sobrecarga protegida
Configuración por defecto Punto que cambia A1: punto que cambia A2 de 150m m: 1000m m
Caída de voltaje ≤ 2,5 V
Exactitud de repetición ≤ el 1%
Frecuencia que cambia f ≤ 13 herzios (modificados para requisitos particulares para la versión de alta frecuencia)
Histéresis H de la gama el 5% de la distancia de funcionamiento determinada
Influencia de la temperatura el ±1.5% de valor completo

Condiciones ambiente



Temperatura ambiente -25… 70℃ (248… 343K)
Temperatura de almacenamiento -40… 85℃ (233… 358K)

Especificaciones mecánicas



Conexión Conector V1 (M12×1), 4-pin
Grado de la protección IP67
Vivienda material de cobre amarillo, niquelado
Transductor

resina de epoxy/mezcla de cristal hueco de la esfera;

poliuretano de la espuma, cubierta PBT



2. dimensiones

Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog 0

3. definición electrónica del interfaz y de las señales

Sensor ultrasónico de la distancia de la serie MF30 gama de la detección de 200m m - de 6000m m con salida de NPN PNP Anolog 1

4. descripción de las funciones del sensor

Ajuste de los puntos que cambian y de la salida analógica.

El tipo de la salida del interruptor y el tipo sensor de la salida analógica pueden ser programados mientras que el usuario quiere.

Hay 8 tipos de funciones de salida puede ser programado.

Todos los enseñan a rutina como sigue,

el paso 1 enseña a un punto con relacionado enseña en la condición (voltaje o tierra de alto nivel). el paso 2 elige un diverso punto de la distancia (no lo mismo con step1) y un diferente enseña en la condición (no lo mismo con el step1). La rutina del programa se debe acabar durante el azul llevó destellando, el valor predeterminado será eficiente si no.

El sensor ultrasónico ofrece una salida del interruptor con dos puntos que cambian enseñables. Éstos son fijados aplicando el voltaje de fuente - UB o + UB a la entrada del SEMINARIO. El voltaje de fuente se debe aplicar a la entrada del SEMINARIO por lo menos que 1 S. LED indica si el sensor ha reconocido la blanco durante el procedimiento del SEMINARIO. El punto que cambia A1 se enseña con - UB, A2 con +UB. Cinco diversas funciones de salida pueden ser fijadas.

1. Modo de la ventana normalmente abierto y función de salida positiva de la cuesta del modo del trazador de líneas.

2. Modo de la ventana normalmente cerrado y función de salida negativa de la cuesta del modo del trazador de líneas.

3. Solo punto que cambia, función normalmente abierta.

4. Solo punto que cambia, función normalmente cerrada.

5. Solo punto del interruptor con la función normalmente abierta del hueco de la histéresis.

6. Solo punto del interruptor con la función normalmente cerrada del hueco de la histéresis.

7. Detección de función abierta presencia-normal del objeto.

8. Detección de función abierta presencia-cerrada del objeto.

Punto que cambia, fijando distancia sólo después de poder encendido. El reloj interno puede asegurar no se puede cambiar después de 5 minutos después de poder encendido. Si quiera cambiar el punto que cambia, el usuario puede solamente fijando la distancia de la petición después de recomienzo del poder.

Para el tipo de la salida RS485.

Hay 2 clases de estilo de trabajo,

Uno para la medida auto, el sensor medirá la distancia o el nivel en varias ocasiones, y el período de la medida se puede fijar por el uart. El resultado de la medida se puede traer cada vez.

El otro estilo es modo economizador cuando el sensor es sueño, hasta que el sensor recibiera el comando de la investigación con precodifique. El protocolo de comunicación es modo-RTU.

Por ejemplo el resultado de la medida se puede leer por el acceso el registro 0x101 por el protocolo de Modbus.

Para más información éntrenos en contacto con por favor para la guía de la ingeniería de programas informáticos.



Pantallas LED
    Tiempo programado Hora laborable
LED rojo EN -- Error accured
APAGADO Trabajo bien Trabajo bien
De destello

Hacer el eco perdió programa,

Para el solo punto que cambia, programa, o detección de objeto.

-----
LED amarillo EN ---- Objeto detacted
APAGADO ------ Eco perdido
De destello

Enseñe adentro para la situación lista,

Eso significa que el sensor ha cerrado la distancia determinada para el programa

-----
LED azul EN Poder encendido Poder encendido
APAGADO Poder apagado Poder apagado
De destello

Indicación del período del programa,

Solamente el azul llevó flashes que la rutina del programa puede ser hecha

El programa se puede llevar encendido
