| Lugar de origen: | China (continental) |
| Nombre de la marca: | Kacise |
| Certificación: | certificate of explosion-proof, CE |
| Número de modelo: | GXEFM3000 |
| Precio: | Negotiable |
|---|---|
| Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p |
| Tiempo de entrega: | 5-8 días del trabajo |
| Condiciones de pago: | L/C, D/A, T/T, D/P, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 piezas por semana |
| Producto: | Medidor de flujo electromagnético | Tipo: | GXEFM3000 |
|---|---|---|---|
| Principio de medición: | La ley de Faraday | Gama del uso: | Líquidos eléctricamente conductores |
| Valor medido primario: | Velocidad de flujo | Valor medido secundario: | Flujo de volumen |
| Alta luz: | metro de flujo de las aguas residuales,metro electromágnetico de la corriente |
||
Descripción

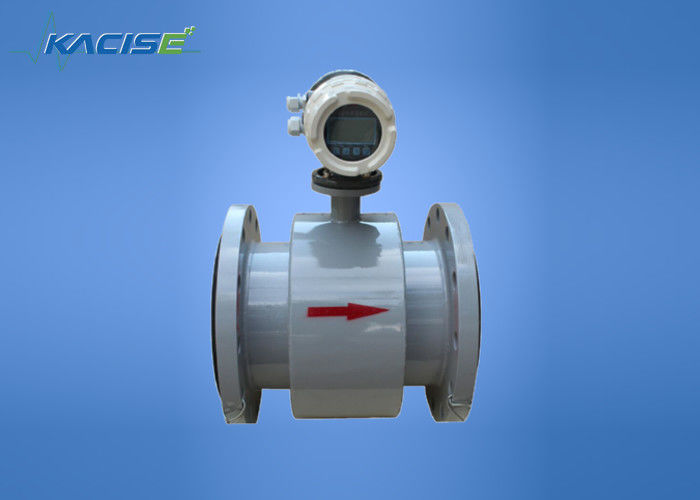

Los metros de flujo electromágneticos GXEFM3000 se piensan para la medida flúida en la mayoría de las industrias incluyendo el agua, las aguas residuales, la comida y la bebida, farmacéutico y químico.
Hay dos componentes básicos de metro de flujo electromágnetico: 1) el detector,
cuál incluye el tubo de flujo, aislando el trazador de líneas y midiendo los electrodos, y 2) el convertidor, que es el dispositivo electrónico responsable del tratamiento de señales, cálculo del flujo, la exhibición y las señales de salida.
Los materiales de la construcción de las piezas mojadas (trazador de líneas y los electrodos) deben ser apropiados para la especificación en el tipo de servicio previsto. Revisión de las compatibilidades constantes con el envío de cada metro.
Datos técnicos
Sistema de medición
| Principio de medición | La ley de Faraday |
| Gama del uso | Líquidos eléctricamente conductores |
| Valor medido | |
| Valor medido primario | Velocidad de flujo |
| Valor medido secundario | Flujo de volumen |
Diseño
| Características | Sensor sin necesidad de mantenimiento completamente soldado con autógena |
| Versión del reborde con el tubo de flujo sin reducción en la sección de paso | |
| Grados estándar así como de alta presión | |
| La gama del diámetro grande de DN15~3000 con los trazadores de líneas rugosos aprobó para el agua potable | |
| Longitudes específicas de la industria de la inserción | |
| Construcción modular | El sistema de medida consiste en un sensor de flujo y un convertidor de señal. Está disponible como compacto y como versión separada |
| Versión compacta | Con el convertidor 511B: poder 110~240Vac |
| Con el convertidor 521B: corriente continua de 18~36V | |
| Con W800L/W800W: Poder de batería | |
| Versión remota |
En la versión del soporte de la pared con el convertidor 211B (110~240Vac o 221B convertidor 18~36V DC |
| Con el convertidor de W800F: Poder de batería | |
| Gama de la medida | -12… +12m/s /-40.. +40ft/s |
Exactitud de medición
| Condiciones de referencia | Condiciones de flujo similares a EN 29104 |
| Medio: agua | |
| Conductividad eléctrica: ≥300μs/cm | |
| Temperatura: +10~+30℃/+50~+80℉ |
| Setion de la entrada: ≥5DN | |
| Presión de funcionamiento: 1Bar/14.5psig | |
| Exactitud del metro de flujo | Estándar: 0,5% de la tarifa |
| Opcional: 0,2% de la tarifa |
Condiciones de funcionamiento
| Temperatura | |
| Temperatura de proceso | Trazador de líneas de goma duro: -5~+60℃ |
| Trazador de líneas del polipropileno: -5~+90℃ | |
| Trazador de líneas de PTEF: -5~+120℃ | |
| Temperatura ambiente | Estándar (con la vivienda de aluminio del convertidor) |
|
-20~+60℃ (proteja las eléctricas contra la uno mismo-calefacción con temperatura ambiente sobre 55℃ |
|
| Temperatura de Stroage | -20~70℃ |
| Presión | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| La otra presión a petición | |
| Longitud de la inserción del ISO | Opcional para DN15~600 |
| ASME B16.5 | 1~24”: 150lb RF |
| La otra presión a petición | |
| JIS | DN10~1000/2~40": 10K |
| La otra presión a petición | |
| Caída de presión | Insignificante |
| Flúido | |
| Condición física | Líquidos conductores |
| Conductividad eléctrica | ≥5μs/cm |
| Contenido de gas permitido (volumen) | el ≤5% |
| Contenido sólido permitido | el ≤70% |
Condiciones de la instalación
| Instalación | Tome el cuidado que el sensor de flujo siempre está llenado completamente |
| Para la información detallada vea el capítulo “precauciones para la instalación” | |
| Sentido de chorro | Delantero y reverso |
| La flecha en el sensor de flujo indica el sentido de chorro positivo | |
| Funcionamiento de la entrada | ≥5 DN |
| Funcionamiento del mercado | ≥2 DN |
Conexión de proceso
| Reborde | |
| EN1092-1 | DN25~3000 en PN6~40 |
| ASME | 1~120" en 150 libras RF |
| JIS | 25~1000 en 10~20k |
| Diseño de superficie de la junta | RF |
| Otros tamaños o grados de la presión a petición | |
Información el ordenar
| Código modelo del sufijo | Descripción | ||||||||||
| GXEFM3000 | -1200 | - COM | -4mA | - Ciervo | - DC | - Pinta | - Teflon1 | - GR | - D1400 | - Exd IIC T6 GB | |
| Diámetro | - | Cuatro Digitals: por ejemplo: 0010: 10m m: 0015:15m m 0100: 100m m 1000: 1000m m | |||||||||
| Transmisor | - COM | Tipo compacto | |||||||||
| - Rem | Tipo remoto | ||||||||||
| - Palo | Tipo de la fuente de alimentación de batería | ||||||||||
| - FAVORABLE | tipo del control de proceso | ||||||||||
| Señal Outpt | - N | Ninguna salida | |||||||||
| -4mA | 4-20mA | ||||||||||
| - Pul | pulso 1~5KHz | ||||||||||
| -4Pul | 4~20mA/1~5KHz | ||||||||||
| Comunicación | - N | Ninguna comunicación | |||||||||
| - Ciervo | CIERVO | ||||||||||
| - MOD | MODBUS-RTU | ||||||||||
| - FAVORABLE | PROFIBUS | ||||||||||
| - GPRS | Red de GPRS | ||||||||||
| - CDMA | Red de CDMA | ||||||||||
| - WHRT | CIERVO inalámbrico | ||||||||||
| - Otro | pedido especial | ||||||||||
| Fuente de alimentación | - CA | 85V ~250Vac@46 ~63Hz 20W nominal |
|||||||||
| - DC | 20~36VDC 20W nominal | ||||||||||
| - Palo | Fuente de alimentación de batería | ||||||||||
| - Bat+ | La batería +12Vdc se dobla fuente de alimentación | ||||||||||
| Otro | petición especial | ||||||||||
| Material de Electorde | -316L | Acero inoxidable 316L | |||||||||
| - HasB | Hastelloy B | ||||||||||
| - HasC | Hastelloy C276 | ||||||||||
| - Pinta | Platino | ||||||||||
| - TA | Tantalio | ||||||||||
| - Ti | Titanio | ||||||||||
| - WC | carburo del volframio | ||||||||||
| Material del trazador de líneas | - Rub1 | Neopreno (- 20-60℃) | |||||||||
| - Rub2 | Neopreno (- 20-90℃) | ||||||||||
| - Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
| - Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
| - P | Poliuretano | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA | DFA | ||||||||||
| - ETFE | Tetraflurorethylene del etileno | ||||||||||
| Poner a tierra el anillo | - N | Ningún anillo que pone a tierra | |||||||||
| - GR | Poner a tierra el anillo | ||||||||||
| - GE | Poner a tierra el electrodo | ||||||||||
| Cualidad de conexión mojada de la parte | - DXX | DXX: D06, D10, D16, D25, D40 D06: ESTRUENDO PN6: D10: ESTRUENDO PIN10D16: ESTRUENDO PN16; D25: ESTRUENDO PN25 D40: Estruendo PN40 etc |
|||||||||
| - HACHA | HACHA: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - WF | Conexión de la oblea (disponible para DN2.5; DN6 fluyen material del cuerpo del metro): acero inoxidable | ||||||||||
| - TR | Tri abrazadera para el tipo sanitario (material del cuerpo: acero inoxidable) | ||||||||||
| grado de la Explosivo-prueba | - Exd IIC T6 GB | Exd IIC T6 GB | |||||||||
| - N | no necesite | ||||||||||
