| Lugar de origen: | China |
| Nombre de la marca: | Kacise |
| Certificación: | CE |
| Número de modelo: | KXLWQ |
| Cantidad de orden mínima: | 1 pedazo |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p |
| Tiempo de entrega: | 5-8 días laborables |
| Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
| Capacidad de la fuente: | 10000pcs/month |
| Exactitud: | el ±1.5%, el ±1.0% o el ±0.75% (pedido especial de la necesidad) | Ratio de la gama: | 1:10; 1:20; 1:30 |
|---|---|---|---|
| Temperatura media (℃): | -30 ℃ ~ +80 ℃/-86°F ~ +176°F | Distancia de transmisión: | No más que 1000 m |
| Línea de señales interfaz: | M20×1.5 (F) | grado de la Explosivo-prueba: | ExdIIBT6 |
| Nivel de la protección: | IP65 | Fuente de alimentación: | Sensor: +12V DC, +24V DC (opcional) |
| Alta luz: | metro de la corriente de la turbina,metro de flujo de combustible diesel |
||

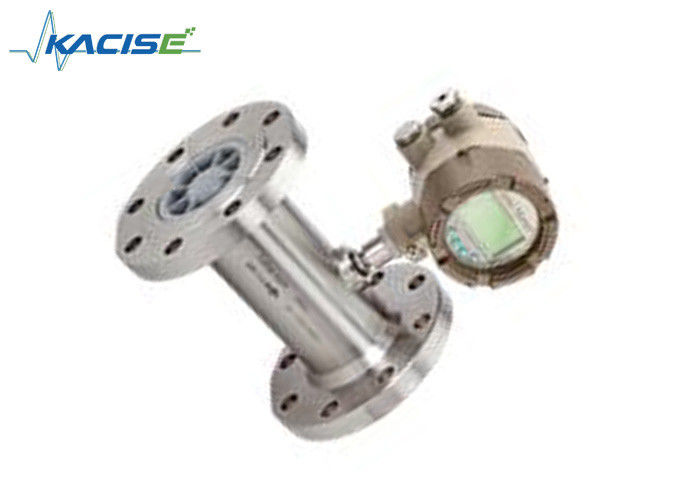

Metro de flujo de la turbina de gas de KXLWQ
Descripción
La operación del metro de la turbina de gas de la serie de KXLWQ se basa en la medida de la velocidad del gas. El gas que fluye es acelerado y condicionado por los metros que enderezan la sección. Las paletas que se enderezan preparan el perfil de flujo del gas quitando. remolino, turbulencia y asimetría indeseados antes de los flujos del gas a la rueda de turbina. Las fuerzas dinámicas de la causa flúida que fluye el rotor a girar.
La rueda de turbina se monta en el eje principal, con la alta precisión especial, los rodamientos bajos de la fricción. La rueda de turbina tiene cuchillas helicoidales que tengan un ángulo sabido en relación con el flujo del gas. Las impulsiones de gas condicionadas y aceleradas la rueda de turbina con una velocidad angular que es proporcional con la velocidad del gas.
El metro de flujo de la turbina de gas de la serie de KXLWQ es ampliamente utilizado para la medida del gas natural, gas de carbón, gas licuado y gas del hidrocarburo de la luz, etc.
Características
Instrumento dedicado para la medida del gas
El instrumento dedicado para el aceite y el gas reciclan el sistema
Alta exactitud: el ±1.5%, el ±1.0% o el ±0.75%
Buena repetición
Pruebe la temperatura, la presión y el flujo de gas medido; seguimiento automático y remuneración del flujo; indicación del volumen del total del gas bajo situación estándar; pregunta en tiempo real de la temperatura, presión, hora y fecha, etc.
Sensor incorporado de la presión y de temperatura, alto funcionamiento de la seguridad, estructura compacta y perspectiva hermosa
Bajo consumo de energía, más de 3 años de vida de servicio para una célula del litio de 3V 10AH
Equipe el factor, valor del flujo del total guardado durante 10 años después de poder apagado
Especificaciones
| Parámetros | Descripción |
| DN (milímetro) y conexión | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, conexión 25, 40 de 300 rebordes roscan la conexión |
| Exactitud | el ±1.5%, el ±1.0% o el ±0.75% (pedido especial de la necesidad) |
| Ratio de la gama | 1:10; 1:20; 1:30 |
| Material del instrumento |
Cuerpo: SS304; Impeledor: ABS anticorrosivo o aluminio de alta calidad aleación; Indicador: fundición de aluminio |
| Temperatura media (℃) | -30°C ~+80°C/-86°F~ +176°F |
| Condiciones ambiente |
Temperatura: - 20℃~ +60℃/-68°F ~ +140°F Humedad relativa: el 5% ~ el 90%, Presión atmosférica: 86 ~ 106 KPa |
| Señal de salida |
Sensor: señal de la frecuencia del pulso, baja menos que 0.8V, de alto nivel más que 8V Transmisor: señal de dos hilos de la corriente de 4-20mA DC |
| Fuente de alimentación |
Sensor: +12V DC, +24V DC (opcional) Transmisor: +24V DC Tipo local de la indicación: célula incorporada del litio 3V |
| Línea de transmisión de la señal | STVPV3×0.3 (3 alambre), 2×0.3 (alambre 2) |
| Distancia de transmisión | No más el que 1000m |
| Línea de señales interfaz | M20x1.5 (F) |
| grado de la Explosivo-prueba | ExdIIBT6 |
| Nivel de la protección | IP65 |
Gama de medición y presión de funcionamiento
| DN (milímetro) | Modelo |
Palmo estándar (m3/h) |
Palmo de la extensión (m3/h) | Presión (MPa) | Montaje | ||
| DN25 | KXLWQ-25 | ------ | W3 | 0.5-4 | 4,0 |
Reborde (Hilo) |
|
| ------ | W4 | 0.7-7 | 4,0 | ||||
| ------ | W5 | 1.5-15 | 4,0 | ||||
| S1 | 3-30 | W1 | 1.5-30 | 4,0 | |||
| S2 | 4-40 | W2 | 2-40 | 4,0 | |||
| DN40 | KXLWQ-40 | S1 | 5-50 | W1 | 2.5-50 | 4,0 | Reborde |
| S2 | 8-80 | W2 | 4-80 | 4,0 | (Hilo) | ||
| DN50 | KXLWQ-50 | S1 | 10-100 | W1 | 5-100 | 4,0 | Reborde |
| S2 | 15-150 | W2 | 8-150 | 4,0 | Reborde | ||
| DN65 | KXLWQ-65 | S | 15-200 | W | 10-200 | 1,6 | Reborde |
| DN80 | KXLWQ-80 | S | 15-300 | W1 | 10-300 | 1,6 | Reborde |
| W2 | 15-350 | 1,6 | Reborde | ||||
| DN100 | KXLWQ-100 | S | 20-400 | W1 | 15-400 | 1,6 | Reborde |
| W2 | 20-500 | 1,6 | Reborde | ||||
| DN125 | KXLWQ-125 | S | 20-800 | W1 | 18-800 | 1,6 | Reborde |
| W2 | 20-900 | 1,6 | Reborde | ||||
| DN150 | KXLWQ-150 | S | 50-1000 | W1 | 25-1000 | 1,6 | Reborde |
| W2 | 50-1200 | 1,6 | Reborde | ||||
| DN200 | KXLWQ-200 | S | 150-2000 | W | 80-2500 | 1,6 | Reborde |
| DN250 | KXLWQ-250 | S | 200-3000 | W | 150-3500 | 1,6 | Reborde |
| DN300 | KXLWQ-300 | S | 250-4000 | W | 200-4000 | 1,6 | Reborde |
Nota 1: El “palmo estándar” refiere a la gama de medición general (aplicable para KXLWQ-N/A/B/C/D)
Nota 2: “Palmo de la extensión” solamente para “el metro de flujo integral elegante de la turbina de gas” o “el metro de flujo integral elegante del gas con la remuneración de la temperatura y de la presión (KXLWQ-B/C/D)
Clasificación del instrumento
1. según la función, el metro de flujo de la turbina de gas de KXLWQ se puede dividir en 3 tipos:
Sensor de flujo de la turbina de gas/transmisor
Metro de flujo integral elegante de la turbina de gas
Metro de flujo integral elegante de la turbina de gas con la remuneración de la temperatura y de la presión
descripción 2.Function
Sensor de flujo de la turbina de gas/transmisor
Este tipo metro de flujo de la turbina sí mismo no tiene ninguna función local de la indicación, sólo señal remota del flujo de la salida bajo situación de trabajo; precio bajo, pequeños volumen, convenientes para usar así como el metro de la exhibición, el PLC, DCS, el etc. secundarios.
Este tipo flujómetro de la turbina es el tipo a prueba de explosiones, ExdIIBT6.
Según señal de salida, este producto se puede dividir a KXLWQ-N y a KXLWQ-A
|
|
KXLWQ-N | KXLWQ-A |
| Indicación | Ninguna indicación | Ninguna indicación |
| Salida de la señal | 3 alambre, pulso bajo situación de trabajo; de alto nivel más que 8V, bajo menos que 0.8V | 4-20mA bajo situación de trabajo |
| Fuente de alimentación | 12 o 24V DC | 24V DC |
| A prueba de explosiones | ExdIIBT6 | ExdIIBT6 |
Metro de flujo integral elegante de la turbina de gas
|
Elegante integral metro |
Dos-línea exhibición del LCD |
| Estructura compacta | Lectura clara |
| Alta confiabilidad | No afectado por la alimentación externa |
| Anti-iluminación | Bajo costo |
Según fuente de alimentación si con salida remota de la señal, este tipo
el metro de flujo de la turbina se puede dividir a KXLWQ-B y a KXLWQ-C.
| KXLWQ-B | KXLWQ-C | |
| Indicación | Flujo y flujo total | Flujo y flujo total |
| Salida de la señal | no | 4-20 mA, pulso |
| Fuente de alimentación | célula del litio 3V | externo de 24V DC |
| A prueba de explosiones | ExdIIBT6 | ExdIIBT6 |
Metro de flujo integral elegante de la turbina con la remuneración de T&P
El tipo metro de KXLWQ-S de flujo de la turbina de gas tiene temperatura incorporada y presión
sensor y totalizador elegante.
| Indicación | Flujo, flujo acumulativo diario, flujo acumulativo total, temperatura, presión y capacidad de la batería |
| Salida de la señal | 4-20mA, pulso, protocolo de la señal RS485 de la tarjeta del IP |
| Fuente de alimentación | Célula incorporada y externo 24VDC del litio |
| A prueba de explosiones | ExdIIBT6 |
Información el ordenar
El modelo se debe seleccionar según la presión nominal, la presión máxima media, la temperatura media, componentes medios, gama del flujo y salida de la señal.
La gama del flujo de funcionamiento debe ser (el 20% al 80%) Qmax.
Señal estándar hecha salir: la señal de pulso (WS) hizo salir el alambre 3, la señal estándar del flujo (tarjeta de IC) hecha salir o la salida de la comunicación RS485; especifique por favor al ordenar.
| Modelo | Observaciones | ||||||
| KXLWQ | |||||||
| Tipo | N | Tipo del sensor: +12V o 24V, hizo salir la señal de pulso de 3 alambres | |||||
| A | Tipo del transmisor: +24V, hizo salir 2 el alambre 4-20 mA | ||||||
| B | Tipo elegante: célula del litio, indicación local sin salida | ||||||
| C | Tipo elegante: +24V, indicación local, salida 4-20mA de dos hilos | ||||||
| S | Tipo elegante: Remuneración integrada, indicación local de T y de P con la señal remota | ||||||
| DN | 25 | DN 25 milímetros | |||||
| 40 | DN 40 milímetros | ||||||
| 50 | DN 50 milímetros | ||||||
| 65 | DN 65 milímetros | ||||||
| 80 | DN 80 milímetros | ||||||
| 100 | DN 100 milímetros | ||||||
| 125 | DN 125 milímetros | ||||||
| 150 | DN 150 milímetros | ||||||
| 200 | DN 200 milímetros | ||||||
| 250 | DN 250 milímetros | ||||||
| 300 | DN 300 milímetros | ||||||
| Gama | W (x) | La gama de la extensión, considera el cuadro 2 | |||||
| S (x) | La gama estándar, considera el cuadro 2 | ||||||
| Material del cuerpo | S | Acero inoxidable | |||||
| L | Aleación de aluminio | ||||||
| T | Modificado para requisitos particulares | ||||||
| Material del impeledor | S | ABS anticorrosivo | |||||
| L | Aleación de aluminio | ||||||
| T | Modificado para requisitos particulares | ||||||
| Medio | N | Ninguna estructura especial | |||||
| A | Dedicado para el oxígeno | ||||||
| B | Dedicado para el aire comprimido | ||||||
