4 - resistencia de aislamiento higiénica hecha salir 20mA del densitómetro del diapasón del metro del nivel flúido

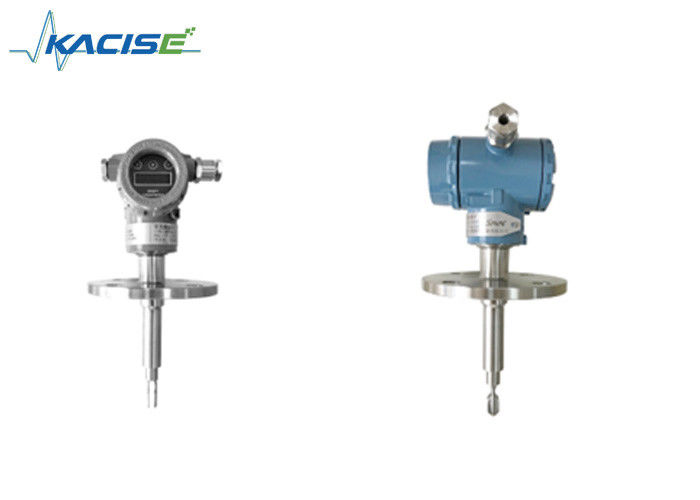

Densitómetro del diapasón GXPS-KD100-3

Especificaciones técnicas

Dimensiones y conexión

Los terminales de la señal se fijan en una pieza separada de la caja eléctrica. Al atar con alambre, quite la cubierta en el otro extremo del metro. Conecte el alambre 24V y el alambre de señal actual según la marca. El alambre de señal actual NO SE PUEDE poner en la misma ranura del alambre con el cable de alimentación, y no pasa a través de ningún campo eléctrico fuerte.
El metro de la concentración debe conectar el alambre de tierra para la seguridad. Al comprobar la resistencia de aislamiento

adopte por favor la corriente de entrada menos que 45V. La corriente de salida máxima no excede 30mA.DC

Método de la conexión con el PLC

Método del cableado con disply el instrumento secundario

Instrucciones para ordenar

Información el ordenar
GX-TD100-A-B-C-D-E-F
Un medio de medición
Temperatura del medio de B
C, modo de la instalación (horizontal o recto, tubo o almacenamiento)
D, viscosidad media
E, está allí cualquier cuerpo extraño o sedimento sucio
Gama de la medida de F
Tamaño de G, del hilo, del reborde y del tubo
H, material del tubo
Según sus necesidades, podemos proporcionar la solución correcta para que usted elija

Uso

Sistema de detección de la densidad del camión del tanque y de nivel líquido

               Indicador llano líquido magnético inducido y contratante

La supervisión y el sistema de gestión de la gasolinera y del buque de petróleo se diseña para la gestión automática de los tanques de aceite. El sistema puede supervisa automáticamente el aceite en el tanque de almacenamiento de aceite cuando se sella el tanque. Con la supervisión en tiempo real automática de los parámetros del aceite en el tanque de almacenamiento de aceite, las condiciones de funcionamiento del tanque de almacenamiento de aceite se reflejan directamente, por ejemplo la memoria de aceite en el tanque, la temperatura del aceite, la densidad, y los cambios dinámicos de la cantidad del aceite. El metro de densidad del diapasón de nuestra compañía, el metro de nivel líquido y el metro de la temperatura están instalados en el tanque de aceite, y los parámetros tales como la densidad, el nivel líquido, el nivel del agua, la temperatura y la cantidad del aceite del aceite se detectan en la línea.
El aceite crudo, el aceite combustible, y el combustible se transportan de la refinería al usuario final a través de un sistema de distribución complejo. Es necesario determinar el tipo de aceite, pues diversos tipos de aceite pasarán a través de diversos sistemas de distribución. El aceite se dirige al tanque apropiado del producto en el extremo de la descarga del sistema. La inspección exacta y confiable del interfaz es una necesidad para asegurarse de que cada producto está almacenado correctamente en el almacén, pues la contaminación del producto es muy costosa. Durante la operación, la medida de la densidad del aceite de la tubería tiene dos métodos básicos: medida estática y medida (en línea) dinámica. La medida estática es obtenida generalmente analizando la muestra recogida para obtener su densidad. Este método es bajo en el coste, simple en método, arriba en exactitud de la medida y arriba en la resolución, pero no puede reflejar el cambio de la densidad en tiempo real, y hay una influencia del factor humano. Los defectos del bajo rendimiento han no podido cubrir las necesidades de la metrología moderna.

Usando el metro de densidad del diapasón medir el estado dinámico tiene algunas ventajas: 1) eficacia alta, fácil alcanzar la automatización; 2) pequeño impacto de factores humanos; 3) buen tiempo real; 4) fácil instalar. El metro de densidad del diapasón tiene el metro de densidad preferido para detectar la densidad del aceite en la línea.
