Lugar de origen: | China |
Nombre de la marca: | KACISE |
Certificación: | CE |
Número de modelo: | KXTUF |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | cartón/caso de madera, o peticiones de los clientes |
Tiempo de entrega: | 5-8 días laborables |
Condiciones de pago: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal |
Capacidad de la fuente: | 10000pcs/month |
Precisión: | ±1, ±0.5, ±0.2 (modificados para requisitos particulares) | Ratio de la gama: | 1:10, 1:15, 1:20 |
---|---|---|---|
Interfaz del Comm: | RS485 | Alambre de la transmisión de la señal: | STVPV3×0.3 (3 alambre), 2×0.3 (alambre 2) |
Distancia de transmisión: | No más que 1000 | Nivel de la protección: | IP65 |
material del sensor: | 304, 316 (L) acero inoxidable etc. | ||
Alta luz: | metro de la corriente de la turbina,metro de flujo de combustible diesel |

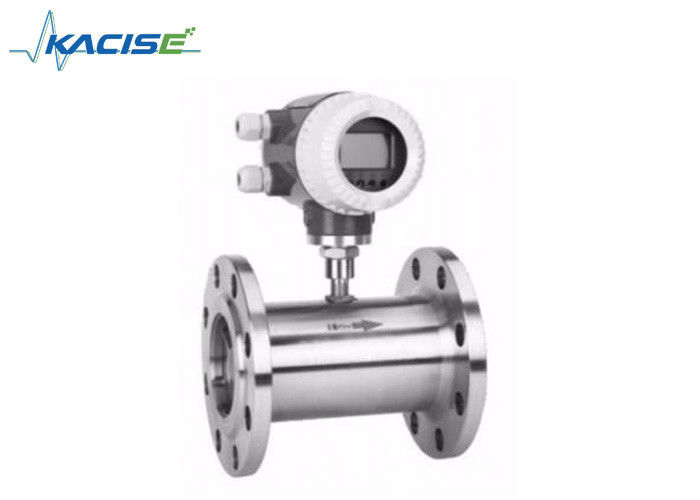

Metro de flujo de la turbina de la serie de KXTUF
Descripción
El metro de flujo de la turbina de KXTUF es el uso del sensor de flujo desarrollado monopastilla de baja potencia avanzado de la turbina de la tecnología de microprocesador e integración del totalizador de la exhibición del nuevo metro elegante, con una estructura compacta, las lecturas intuitivas claramente, alta confiabilidad, sin interferencia exterior del poder, anti-relámpago, ventaja obvia del bajo costo, es ampliamente utilizado medir el tubo cerrado y el acero inoxidable 1Cr18Ni9Ti, 2Cr13 y corindón Al2O3, carburo no corroer, y ningunas fibras, partículas y otras impurezas, viscosidad cinemática en la temperatura de funcionamiento es menos de 5 el ²/s del × 10-6m del líquido, para la viscosidad cinemática más de 5 el ²/s del × 10-6m del líquido, puede ser control cuantitativo, alarma excesiva, el etc., es un metro de la medición y de la energía de flujo ideal.
Objetos de la medida: engrase, los líquidos orgánicos, líquido inorgánico, gas de petróleo licuado, gas natural, gas de carbón y los líquidos criogénicos.
Características
Alta exactitud del ☆, generalmente hasta ±1%R, ±0.5%R, alta exactitud hasta 0.2%R
repetibilidad del ☆Good, repetibilidad a corto plazo hasta 0,05% ~ 0,2%, en el acuerdo comercial es la opción preferida del metro de flujo.
Salida del ☆ de la señal de la frecuencia del pulso, conveniente para el totalizador y la conexión con PC; ningún cambio cero e interferencia fuerte resisten
El ☆ que la señal de alta frecuencia (3~4KHz) se puede obtener, la resolución de la señal es fuerte.
Amplio diámetro hasta 1:20, pequeño calibre 1 de la gama del ☆, medio y grande: 10.
Estructura compacta del ☆ y mantenimiento conveniente
Usos
Gas de petróleo licuado del ☆, petróleo refinado y transporte del petróleo crudo y estaciones ligeras, la primera y terminal estación de la acopio de la tubería grande del petróleo crudo para el acuerdo comercial.
☆ ampliamente utilizado en el petróleo, la sustancia química, la metalurgia, el papel y otras industrias para medir el volumen de flujo líquido y de volumen total.
Especificaciones
Gama de medición y presión de funcionamiento
Clasificación del instrumento
1. según la función del instrumento, el metro de flujo de la turbina de KXTUF se puede clasificar a dos tipos, que es:
Sensor de flujo de la turbina del ☆/transmisor
Metro de flujo integral elegante de la turbina del ☆
descripción 2.Function
Sensor de flujo de la turbina del ☆/transmisor
Este producto sí mismo no tiene ninguna función local de la indicación, sólo transmisión remota de la señal del flujo. La señal del flujo se puede dividir a la señal de pulso o a la señal actual (4-20mA); precio bajo, alto nivel de la integración, pequeño volumen, especialmente conveniente para usar así como indicador secundario, el PLC, DCS, y otros sistemas de control con el ordenador.
Según señal de salida, la clase de producto se puede dividir al tipo de KXTUF-N y al tipo de KXTUF-A.

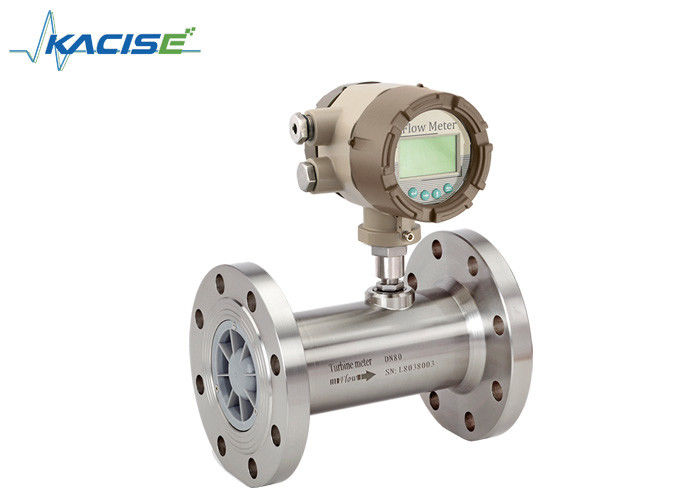

Metro de flujo integral elegante de la turbina del ☆
Este producto sí mismo con la función local de la exhibición, dos unidades de visualización disponibles, según modo de la fuente de alimentación, si con la transmisión remota de la señal, puede ser dividida al tipo de KXTUF-B y al tipo de KXTUF-C.
KXTUF-B: Célula del litio de la fuente de alimentación 3.2V 10AH (4 años de vida de servicio), sin salida de la señal.
KXTUF-C: La fuente del externo 24V DC, hizo salir la señal actual de dos hilos estándar de 4-20 mA, la comunicación de RS485 o del CIERVO opcionales.
Dimensión
Diagrama 1 (DN4~DN10): Sensor de flujo roscado de la turbina del tipo de conexión (sección recta incluyendo del tubo).
Diagrama 2 (DN15~DN40): Dibujo conectado hilo del tamaño del sensor de flujo.
Diagrama 3 (DN4~DN10): Dibujo conectado reborde del sensor de flujo de la turbina.
El método de la instalación del sensor según diversas especificaciones, adopta el hilo o la conexión del reborde, el método de la instalación se muestra en el diagrama 1, 2, 3.
Dimensiones de la instalación
Información el ordenar
Modelo | Observaciones | |||||||
KXTUF- | ||||||||
DN | 4 | 4 milímetros | ||||||
6 | 6 milímetros | |||||||
10 | 10 milímetros | |||||||
15 | 15 milímetros | |||||||
20 |
|
20 milímetros | ||||||
25 | 25 milímetros | |||||||
32 | 32 milímetros | |||||||
40 | 40 milímetros | |||||||
50 | 50 milímetros | |||||||
65 | 65 milímetros | |||||||
80 | 80 milímetros | |||||||
100 | 100 milímetros | |||||||
125 | 125 milímetros | |||||||
150 | 150 milímetros | |||||||
200 | 200 milímetros | |||||||
Tipo | N | Tipo del sensor: el poder +12V o 24V, hizo salir la señal de pulso del sistema de 3 alambres | ||||||
A | Tipo del transmisor: el poder de +24V, hizo salir 2 el alambre 4-20 mA | |||||||
B | Tipo elegante: célula del litio, indicador local, sin salida de la señal | |||||||
C | Tipo elegante: poder de +24V, indicador local, 2 salida del alambre 4-20mA/pulse | |||||||
C1 | Tipo elegante: poder de +24V, indicador local, comunicación RS485 | |||||||
protocolo | ||||||||
C2 | Tipo elegante: poder de +24V, indicador local, protocolo del CIERVO | |||||||
Exactitud | 05 |
|
0,5 | |||||
10 | 1,0 | |||||||
02 | 0,2 (pedido especial, plazo de expedición largo) | |||||||
Gama | W | Gama de medición extendida | ||||||
S | Gama de medición estándar | |||||||
Material del cuerpo | S | 304 SS | ||||||
L | 316 (l) SS | |||||||
A prueba de explosiones | N | No a prueba de explosiones | ||||||
E | A prueba de explosiones, ExdIIBT6 | |||||||
Grado de la presión | N | Normal | ||||||
H (x) | De alta presión |
