Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida

Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida

  • Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida
  • Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida
Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida
Datos del producto:
Lugar de origen: China
Nombre de la marca: KACISE
Certificación: CE
Número de modelo: MPTD-5000
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: Negotiable
Detalles de empaquetado: cartón/caso de madera, o peticiones de los clientes
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal
Capacidad de la fuente: 10000pcs/month
Contacto
Descripción detallada del producto
alcance: 0… 3.5MPa a 0… 150MPa de salida: 3.33mV/V, 2.00mV/V
Precisión: ±1.0%FS, ±1.5%FS Fuente de alimentación: 10VDC (6~12) VDC
Repetibilidad: ±0.2%FS Resistencia del puente: 350 ohms±10%
Presión de la sobrecarga: 1.5×FSO Resistencia de aislamiento: 200MΩ @ 100Vdc
Alta luz:

sensor de la presión de la alta exactitud

,

Transmisor de presión piezorresistivo

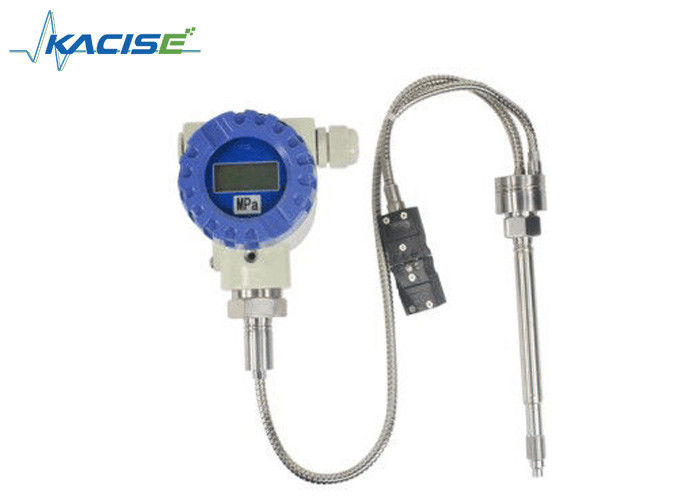

               Transductor de presión del derretimiento MPTD-5000 (sanitario)



Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 0



Descripción
Las series de GX MPTD-5000 derriten el transductor de presión (tronco y sanitario rígidos) pueden medir la presión y la temperatura en un punto, que puede ser ampliamente utilizado en el equipo de proceso de la medicina y de la comida. El modelo 5000T está con el termopar. Cero y el palmo puede ser ajustables; con la señal amplificada puede ser conectado con el PLC. Tiene las ventajas de la alta precisión y de la calidad confiable, buena, calibración interna del 80%.



Característica
instalación simple del 
calidad Alto-estándar del 
soldadura al acero inoxidable del 
calibración interna del  el 80%
estabilidad y repetibilidad excelentes del 
el  adopta el material ambiental y no tóxico



Uso
equipo de la fibra química del 
equipo de fabricación del plástico y del caucho del 
equipo de proceso de la medicina y de la comida del , etc
 la otra medida y control de la presión

Especificación

Parámetro
Gama 0… 3.5MPa a 0… 150MPa
Salida 3.33mV/V, 2.00mV/V
Exactitud ±1.0%FS, ±1.5%FS
Fuente de alimentación 10VDC (6~12) VDC
Repetibilidad ±0.2%FS
Resistencia del puente 350 ohms±10%
Presión de la sobrecarga 1.5×FSO
Calibración interna el 80%±1.0%
Resistencia de aislamiento 200MΩ @ 100Vdc
Max. Diaphragm Temp 200°C
Material de la membrana acero inoxidable revestido 15-5PH
Conector eléctrico 5PIN, 6PIN
Conector de proceso el 1/2” - 20UNF, M14×1.5, M18×1.5 (diseño del cliente)



Dimensión

MPTD-5000

Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 1

MPTD-5000T



Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 2

Guía que ordena



Modelo Gama (barra) Salida Rosca de tornillo Conexión eléctrica El otro requisito
MPTD-5000 (T) --- --- --- --- ---
Ejemplo: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN



Precauciones de la instalación

Instalación
El diafragma del sensor es la parte lo más fácilmente posible dañada, no cae por favor la tapa protectora antes de la instalación, y en la instalación debe prestar la atención a la protección del diafragma del sensor. El proceso de los agujeros de montaje se debe procesar según los requisitos técnicos del tamaño del agujero de la instalación y de la tabla del tamaño, evitar la instalación del agujero no es estándar causó a rasguño el diafragma del sensor y afecta el trabajo normal del sensor.
Desmonte
Para asegurarse de que la instalación del agujero no esté salida detrás del cuerpo extraño o del plástico del metal, todos los sensores se deben quitar de la máquina antes de limpiar el extrusor, el sensor se puede quitar solamente cuando el polímero está en un estado fundido caliente, quita y usando un paño suave para limpiar inmediatamente el diafragma de la punta de prueba del sensor. La tecnología Co., Ltd. de la óptica electrónica de Xi'an Kacise puede proporcionar el agujero de la instalación de la herramienta especial de la limpieza para limpiar el material residual en el agujero para facilitar la instalación siguiente.



Arranque
Asegure la calefacción adecuada y el tiempo de fusión antes de que se encienda el equipo, para asegurarse de que todos los materiales en la pieza de la membrana del sensor antes del trabajo de la maquinaria de la protuberancia están en el estado de fusión.

Ubicación
La punta de prueba del sensor puede resistir temperatura alta, pero la temperatura de la cáscara debe estar debajo de 80°C, por lo tanto, en curso de instalación y usar, el usuario debe prestar la atención a la instalación de la pieza de la cáscara del sensor fijada en el ambiente de la temperatura ambiente. El aislamiento de la cáscara y de la región da alta temperatura es beneficioso mejorar la precisión de la medida y la vida de servicio del sensor.

Efecto de la sobrecarga
En curso de control de presión real, preferiblemente dentro de la presión clasificada, aunque el sensor tenga cierta capacidad de sobrecarga, solamente de la sobrecarga del tiempo largo afectará a la vida de la exactitud y de servicio de la medida del sensor.

Conexión eléctrica
En la conexión eléctrica, la señal del transmisor hecha salir cable de conexión se debe conectar por separado a través de la ranura del cableado para evitar la interferencia de la escena.

Derecho e incorrecto de diagrama esquemático del tamaño del agujero de montaje
Agujero de montaje

Planar sellado
Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 3 D1 M18×15 M22×15 G3/8” G3/4”
D2 Φ10.2 Φ16.1 Φ10.2 Φ18.3
D3 Φ15.5 Φ20.1 Φ14.5 Φ24.2
M Φ19 Φ23 Φ17 Φ28
A 11 11 9 11
B 13 13 10 14
C 40 25 25 40
cuestade 45°sellada
Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 4 D1 M12×1.5 M14×1.5 1/2-20UNF M18×1.5
D2 Φ8.1 Φ8.1 Φ8.1 Φ10.2
D3 Φ10.8 Φ12.5 Φ11 Φ15.5
D4 Φ13 Φ15 Φ14 Φ19
A 6 6 6 6
B 9 9 9 11
C 16 16 16 20



Diagrama esquemático de la conexión eléctrica

Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 5

Material no tóxico sanitario del transductor de presión del derretimiento del tronco rígido para el equipo de proceso de la comida 6
