Presión oval del MPa del material 1,6 del arrabio del metro del nivel flúido del metro de flujo del engranaje de la serie del LC

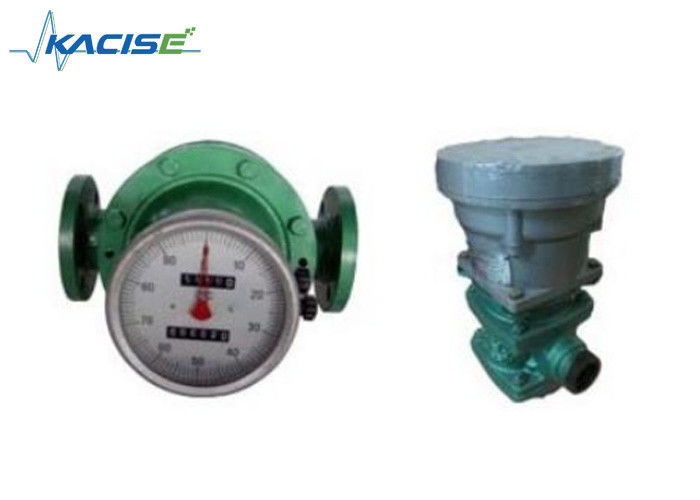

                                                                    Medidor de flujo de engranajes oval de la serie LC


Introducción

El medidor de flujo de engranaje oval de la serie LC es un producto insignia de nuestra empresa.diseñados específicamente para medir el flujo de fluidos en tuberías bajo ciertas condiciones de presiónEste medidor de caudal, conocido por su estructura sencilla, su rendimiento fiable y su alta precisión, no impone requisitos especiales a la importación y exportación de tubos.Acomoda un amplio rango de viscosidad en el medio medido y cuenta con un amplio rango de flujo.

El medidor de flujo de engranaje oval de la serie LC encuentra aplicaciones extensas en varias industrias, incluidos el petróleo, la química, la medicina, el transporte y la alimentación.Su versatilidad lo convierte en una opción preferida para la detección de flujo de líquido en los sectores industrial y comercialEn particular, este medidor de caudal sobresale en la medición del combustible de petróleo, por lo que es particularmente adecuado para aplicaciones en este ámbito.

Utilización

The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
El medidor de caudal de engranaje oval de acero fundido de tipo LC-E está diseñado para medir medios de alta presión y baja corrosión.
El caudalímetro de engranaje oval de hierro fundido tipo LC-Q, equipado con un rotor de aleación de aluminio, es adecuado para medir líquidos de baja viscosidad y baja corrosión, incluida la gasolina.
Los tipos LC-B y C, ambos construidos con acero inoxidable, encuentran amplias aplicaciones en la medición de medios líquidos corrosivos fuertes, como ácidos, álcalis, sales y compuestos orgánicos.
El tipo LC-L, hecho de aleación de aluminio, es un medidor de flujo de engranaje oval compacto ampliamente utilizado para medir medios líquidos de baja corrosión, como el agua.

Parámetros técnicos del medidor de caudal de engranaje oval
Material del componente principal y presión nominal


2. Precisión: 0,5 grado, 0,2 grado
3.Temperatura de funcionamiento: LC-A ((-20°C~+60°C),LC-B,E,L ((-41°C~+60°C), 60°C~200°C tipo puede ser personalizado.LC-Q,L: -20°C~+60°C;
4- A prueba de explosión: ExiaIICT5, dIICT5
5. Rango de flujo como se muestra en el cuadro siguiente ((unidad: m3/h)


Nota:Cuando la viscosidad del líquido medido es superior a 2000 mpa.S, el caudalímetro adopta viscosidad
La estructura, puede utilizarse para 20000 mpa.S o más.


Otros medidores de caudal de engranajes ovalados especiales de la serie LC
Extremo este una visión general del medidor de flujo de engranaje oval
Un medidor de flujo de engranaje oval está compuesto de ontología y el transmisor, flujo de líquido en la tubería
La señal de pulso de flujo o la señal analógica
Las señales y nuestro instrumento de visualización u otro instrumento secundario y sistema de apoyo, que puede
Realizar la pantalla de medición remota, control automático, registrar la necesidad de ajuste.
Indice técnico
1El nivel de precisión: 0.5, 0.2
2Temperatura de trabajo: trabajo general en - 20 ~ + 60 °C)
3El tipo de transmisor: GF, MF, Ag19
4La estructura del transmisor: BGF, FX, LC-13
Visión general del medidor de flujo de engranaje oval de peso ligero
El medidor de flujo de engranaje oval ligero es principalmente para reducir el medidor de flujo uso conveniente del cliente y
investigación y desarrollo de un nuevo tipo de medidor de flujo, dividido en nuevo medidor de flujo de luz.
(LC A xx II serie) y el medidor de luz de aluminio completo (LC - L, LC - AL serie).
diseño novedoso, peso ligero, aspecto único y hermoso, montaje conveniente, alta precisión, grandes,
Estabilidad lineal de flujo medio y pequeño, repetibilidad es buena espera de una característica.
Indice técnico
1El nivel de precisión: 0.5, 0.2
2La presión nominal es de 1,6 MPa
3Los demás parámetros técnicos: véase la serie LC-A.
4Materiales principales de los componentes en el cuadro siguiente

Métro de flujo de engranaje oval con chaleco de conservación de calor de la serie LC-U

Para hacer frente a los desafíos planteados por los medios propensos a la solidificación a temperatura ambiente o a la condensación en determinadas condiciones de temperatura durante el transporte por tuberías y el seguimiento del tráfico,es común implementar un sistema de calefacción para el medio de tuberíaEste sistema garantiza que el medio permanezca fundido y adecuadamente calentado. Sin embargo, debido a las restricciones en el paso del vapor en las inmediaciones del medidor de flujo de engranaje oval (para evitar daños en el medidor),Hemos desarrollado medidores de flujo de engranaje ovalado con características de chaqueta de aislamiento.

Este diseño incorpora una capa de aislamiento alrededor del caparazón del medidor, proporcionando una capa de aislamiento para facilitar el flujo de medios solidificados y mantener una temperatura específica,garantizar el funcionamiento normal del medidor de caudalLa estructura de la chaqueta de aislamiento también puede adoptarse delante del filtro cuando se instala el medidor de flujo de engranaje oval.La estructura de entrada y salida de la chaqueta de aislamiento se diseña típicamente con una brida de calibre DN15La presión nominal para la capa de aislamiento es de 0,5 MPa,pero también se puede personalizar para satisfacer los requisitos específicos del cliente.

Medidor de caudal de engranaje oval cuantitativo mecánico de la serie LC-D

El medidor de caudal de engranaje oval cuantitativo mecánico de tipo LC-D, denominado medidor de caudal, es un instrumento especializado compuesto por tres componentes principales: el medidor de caudal de engranaje oval, el reductor,y contador cuantitativo.

Este caudalímetro está diseñado para medir con precisión el volumen acumulado de líquido.la válvula de control del circuito eléctrico se cierra o abre automáticamente, que cumplen los requisitos para el control de los medidores de caudal.

Referencia para la selección de las piezas y la forma de la estructura del caudalímetro volumétrico
Contador y gobernador

1. contador: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ



2. gobernador: JT1, GT/F, Y1, Y2, G
3La configuración del caudalímetro volumétrico es la siguiente:





4El radiador se utiliza para temperaturas elevadas, como se indica a continuación:

Nota:T es el medidor de caudal de temperatura para 60-120 °C. Si no hay transmisor, puede ser sin radiador.
T1 es un medidor de caudal de alta temperatura para 120-200 °C, con radiador largo.
T2 es un medidor de flujo de alta temperatura para 60-120 °C, con transmisor y radiador corto.
Medidor de caudal de engranaje oval Información de pedido




Nota:
1Si el material de engranaje oval y el material de la carcasa son los mismos, no es necesario tener en cuenta el material de engranaje oval.
2. Material B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3Añadir B antes del transmisor, significa transmisor a prueba de explosión.
4.El medidor de temperatura alta no necesita estar con el radiador, sólo tenga en cuenta T.
Requisitos especiales:
