Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial

Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial

  • Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial
  • Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial
Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial
Datos del producto:
Lugar de origen: China
Nombre de la marca: KACISE
Certificación: CE
Número de modelo: KUF2000
Pago y Envío Términos:
Cantidad de orden mínima: 0-100
Precio: Negotiable
Detalles de empaquetado: cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram, PayPal
Capacidad de la fuente: 10000pcs/month
Contacto
Descripción detallada del producto
nombre: Metro de flujo ultrasónico en línea del soporte de la pared KUFS2000A2 modelo: KUF2000
marca: Kacise Precisión: alta exactitud dentro del ±0.5%
Alta luz:

Transmisor llano ultrasónico

,

sensor llano líquido ultrasónico

       KUF2000metrosdeflujoultrasónicosen líneade laserie





Introducción



El metro de flujo ultrasónico en línea de la serie KUF2000 es consiste en la unidad principal y el sensor ultrasónico en línea.

La gama de medición de tipo metro del π de flujo ultrasónico en línea es D N15mm~DN32mm, al lado de reborde

conexión o conexión del hilo. Nivel de la protección IP68. gama de temperaturas de medición -30℃~160℃, P/N

0~4.0Mpa, alta exactitud dentro del ±0.5%.

La gama de medición de tipo en línea estándar metro de flujo ultrasónico es DN40mm~DN1000mm, con la alta clase de la protección de IP68, midiendo la temperatura flúida de -30℃~160℃, la gama de presión de 0~2.5Mpa, alta exactitud dentro del ±0.5%.



Metro de flujo ultrasónico en línea del soporte de la pared KUFS2000A2



Los KUFS2000A2 fluyen metro se pueden instalar en la pared o en caja del instrumento, el grado de la protección es IP67. Conveniente para los tamaños del tubo de DN15mm a DN6000mm.





Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial 0



Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial 1



Condiciones de trabajo

  Unidad principal Sensor
Protección IP67 IP68
Humedad ≤85%RH
Temperatura -20~60℃ -30~160℃



Parámetros básicos

Exactitud el ±1%
Gama de la velocidad 0~±10m/s, medida bidireccional
Tamaño del tubo DN15~DN6000
Temperatura - 30~160℃
Tipo de líquido

El solo líquido puede transmitir la onda acústica. por ejemplo el agua,

agua de mar, aguas residuales, aceite, sustancias químicas, alcohol, etc

Material del tubo

Acero de carbono, acero inoxidable 304, acero inoxidable 316.

Reborde GB/T9119-2000 estándar, GB/T81-94

Salida de la señal

1 manera 4-20mA hecha salir (impedancia 0~1K, exactitud 0,1%)

1 salida de pulso de OCT de la manera (anchura de pulso 6 ~ 1000ms)

1 salida de la retransmisión de la manera

Entrada de señal

3 la entrada de la manera 4-20mA, alcanza para calentar la medida cerca

resistor de conexión del platino PT100.

Interfaz RS485, ayuda MODBUS
Almacenamiento de datos La tarjeta del SD almacena regularmente los resultados preestablecidos (opcionales)
Fuente de alimentación DC8~36V o AC85~264V

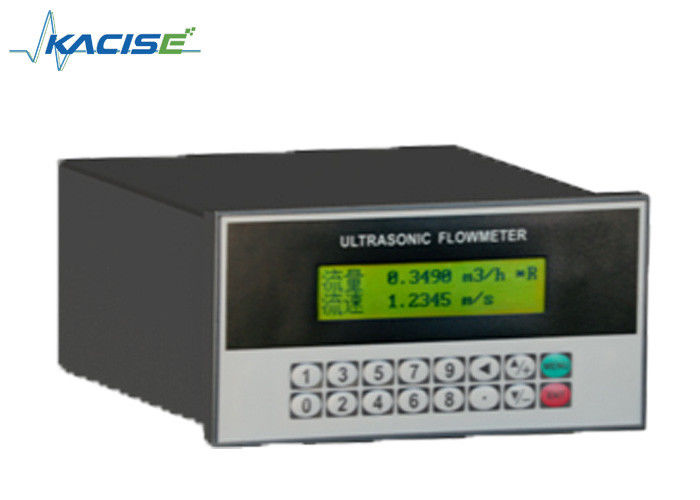

Metro de flujo ultrasónico en línea del soporte del panel de KUFS2000B



Los KUFS2000B fluyen metro se pueden instalar en caja del instrumento. Conveniente para los tamaños del tubo de DN15mm a DN6000mm.



Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial 2



Condiciones de trabajo

  Unidad principal Sensor
Protección Ninguno IP68
Humedad ≤85%RH
Temperatura -20~60℃ -30~160℃



Parámetros básicos

Exactitud el ±1%
Gama de la velocidad 0~±10m/s, medida bidireccional
Tamaño del tubo DN15~DN6000
Temperatura - 30~160℃
Tipo de líquido

El solo líquido puede transmitir la onda acústica. por ejemplo el agua,

agua de mar, aguas residuales, aceite, sustancias químicas, alcohol, etc

Material del tubo

Acero de carbono, acero inoxidable 304, acero inoxidable 316.

Reborde GB/T9119-2000 estándar, GB/T81-94

Salida de la señal

1 manera 4-20mA hecha salir (impedancia 0~1K, exactitud 0,1%)

1 salida de pulso de OCT de la manera (anchura de pulso 6 ~ 1000ms)

1 salida de la retransmisión de la manera

Entrada de señal

3 la entrada de la manera 4-20mA, alcanza para calentar la medida cerca

resistor de conexión del platino PT100.

Interfaz RS485, ayuda MODBUS
Almacenamiento de datos La tarjeta del SD almacena regularmente los resultados preestablecidos (opcionales)
Fuente de alimentación DC8~36V o AC85~264V



Metro de flujo ultrasónico en línea a prueba de explosiones de KUFS2000C



Los KUFS2000C fluyen metro adoptan a prueba de explosiones aislada, grado DΙ Ι BT5

Después de pegar y de sellar, el grado será explosión de seguridad inherente. Conveniente para los tamaños del tubo de DN15mm a DN6000mm.



Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial 3



Condiciones de trabajo

  Unidad principal Sensor
Protección IP65 IP68
Humedad ≤85%RH
Temperatura -20~60℃ -30~160℃



Parámetros básicos

  Unidad principal Sensor
Protección IP65 IP68
Humedad ≤85%RH
Temperatura -20~60℃ -30~160℃



Sensores en línea opcionales



tipo sensores en línea del π

Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial 4



1. Conexión del hilo



Nominal



Diámetro

(DN)

Presión



Nivel



P

Longitud



L

Conexión



Hilo

Hilo



Longitud

Estándar del hilo
DN15 2,5 320 G3/4 18 GB/T7307-2001
DN20 2,5 360 G1B 15
DN25 2,5 390 G1 1/4B 16
DN32 2,5 450 G1 1/4B 22,5



2. Conexión del reborde



Nominal



Diámetro

(DN)

Presión



Nivel



P

Longitud



L

Dimensión del reborde

Hilo



Estándar

Normal



Tamaño



D

Centros del agujero de perno

D1

Agujero de perno



X cantidad

∮X n

Diámetro de la superficie de lacre

D2

Reborde



Grueso

Pernos



Dimensión

C f
DN15 2,5 320 95 65 14X4 46 14 2 M12X50 GB/T9119-2000
DN20 2,5 360 105 75 14X4 56 16 2 M12X50
DN25 2,5 390 115 85 14X4 65 16 2 M12X60
DN32 2,5 450 140 100 18X4 76 18 2 M16X60



Sensores en línea opcionales



Sensores en línea estándar

Clase ultrasónica de la protección del metro de flujo KUF2000 alta para la automatización industrial 5





Nominal



Diámetro

(DN)

Presión



Nivel



P

Longitud



L

Dimensión del reborde

Hilo



Estándar

Normal



Tamaño



D

Centros del agujero de perno

D1

Agujero de perno



X cantidad

∮X n

Diámetro de la superficie de lacre

D2

Reborde



Grueso

Pernos



Dimensión

C f
DN40 1,6 300 150 110 18X4 84 18 2 M16X60 GB/T9119-2000
DN50 1,6 300 165 125 18X4 99 20 2 M16X70
DN65 1,6 300 185 145 18X4 118 22 2 M16X60
DN80 1,6 115 200 160 18X8 132 20 2 M16X70
DN100 1,6 250 220 180 18X8 156 22 2 M16X80
DN125 1,6 275 250 210 18X8 184 22 2 M16X80
DN150 1,6 300 285 240 22X8 211 24 2 M20X8
DN200 1,6 350 340 295 22X12 266 26 2 M20X8
DN250 1,6 450 405 355 26X12 319 28 2 M20X90
DN300 1,6 500 460 410 26X12 370 32 2 M22X90
DN350 1,0 550 500 460 23X16 428 28 4 M20X80 JB/T81-94
DN400 1,0 600 565 515 25X16 482 30 4 M22X90
DN450 1,0 700 615 565 25X20 532 30 4 M22X90
DN500 1,0 800 670 620 25X20 585 32 4 M22X90
DN600 1,0 1000 780 725 30X20 685 36 5 M27X110
DN700 0,6 1100 860 810 25X24 775 32 5 M22X90
DN800 0,6 1200 975 920 30X24 880 32 5 M27X100
DN900 0,6 1300 1075 1020 30X24 980 34 5 M27X100
DN1000 0,6 1400 1175 1120 30X28 1080 36 5 M27X110
