Lugar de origen: | China |
Nombre de la marca: | KACISE |
Certificación: | CE |
Número de modelo: | Serie de KUS/de KUM |
Cantidad de orden mínima: | 0-100 |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | Cartón con la burbuja |
Tiempo de entrega: | 3-5 días |
Condiciones de pago: | L/C, T/T, Western Union, MoneyGram |
Capacidad de la fuente: | 1000 pedazos por mes |
Detección de la gama: | 110… 2000 milímetros | Placa estándar de la blanco: | 100 milímetros x 100 milímetros |
---|---|---|---|
Frecuencia del transductor: | approx.112 kilociclo | LED azul: | Poder encendido |
Tipo de salida: | 1 salida analógica 0… 10V o 4-20mA | Resolución: | Evaluación gama []/4000 del milímetro, solamente ≥0.35mm |
Grado de protección: | IP65 | Impedancia de la carga: | 0… 500 ohmios |
Alta luz: | Transmisor llano ultrasónico,sensor llano líquido ultrasónico |

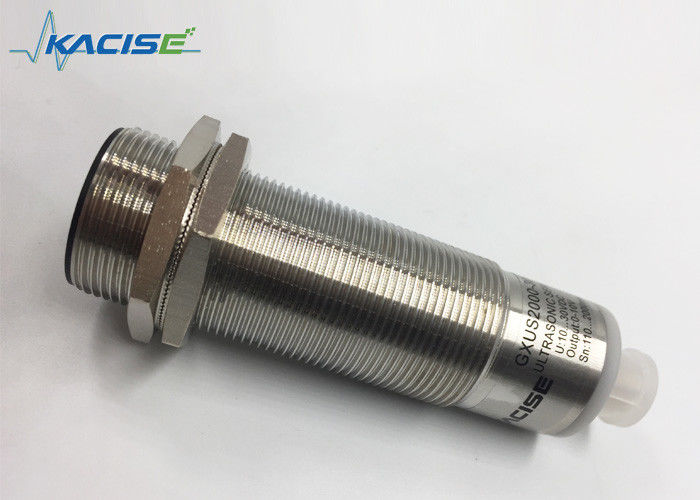

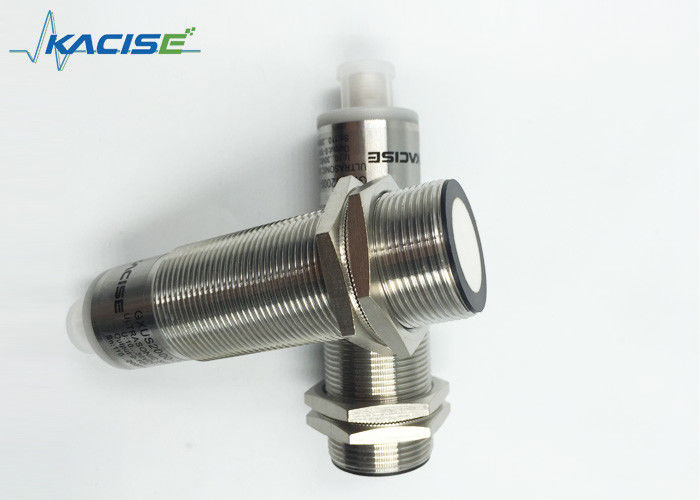

GXUS2000 distancia de la serie IP67 que mide el sensor ultrasónico análogo
Introducción
Las ondas acústicas de las aplicaciones ultrasónicas del sensor para hacer la detección sin contacto y desgaste-libre en temas de la blanco. Puede ser utilizada para detectar u objetos transparentes o coloreados, objetos del metal u objetos nos-metálico, así como el sólido, el líquido o la sustancia pulverizada. Las condiciones ambiente tales como humo, polvo, ambiente o lluvia ambiental tienen influencia muy pequeña en el funcionamiento de la detección de sensores ultrasónicos.
Características
Ventana de medición del ☆ ajustable
Entrada del programa del ☆
☆ pequeña área inutilizable
Definición electrónica del interfaz y de las señales
Parámetros
Detección de la gama | 110… 2000 milímetros |
Placa estándar de la blanco | 100 milímetros x 100 milímetros |
Frecuencia del transductor | approx.112 kilociclo |
Retraso de la respuesta | ms approx.195 |
Los indicadores/que actúan significan
Azul del LED | Poder encendido |
Amarillo del LED |
sólido: objeto en la gama de la evaluación |
el destellar: función del programa, objeto detectado | |
Rojo del LED |
sólido: Error |
el destellar: función del programa, ningún objeto detectado |
Especificaciones eléctricas
Voltaje de funcionamiento UB | 10… 30 V DC, ondulan el 10% SS |
Fuente sin carga I0 actual | ≤ 900 mA |
Salida
Tipo de la salida | 1 salida analógica 0… 10V o 4-20mA |
Resolución | Evaluación gama []/4000 del milímetro, solamente ≥0.35mm |
Desviación de la curva característica | el ≤0.2% de valor completo |
Impedancia de la carga | 0… 500 ohmios |
Influencia de la temperatura | ≤ el 2% del valor completo |
Condiciones ambiente
Temperatura ambiente | -25… °C 70 (- °F) 13… 158 |
Temperatura de almacenamiento | -40… °C 85 (- °F) 40… 185 |
Especificaciones mecánicas
Tipo de conexión | Conector (M12×1), perno 4 |
Grado de la protección | IP65 |
Material | Vivienda: latón o plástico niquelado |
Transductor: mezcla de cristal de la esfera de la resina de epoxy/del hueco; espuma de poliuretano |
Descripción de las funciones del sensor
Ajuste de los límites de la evaluación
El sensor ultrasónico ofrece una salida analógica con dos límites enseñables de la evaluación. Éstos son fijados aplicando el voltaje de fuente - UB o +UB a la entrada del SEMINARIO. El st del voltaje de fuente m se aplique al SEMINARIO entró por lo menos 1 S. LED indica si el sensor ha reconocido la blanco durante el procedimiento del SEMINARIO. El límite más bajo A1 de la evaluación se enseña con - UB, A2 con +UB.
Dos diversas funciones de salida pueden ser fijadas:
Los límites de la evaluación se pueden especificar solamente en el plazo de los primeros 5 minutos después de poder encendido. Para modificar los límites de la evaluación más adelante, el usuario puede especificar los valores deseados sólo después de un nuevo poder encendido.
A1: área inutilizable
A2: modo de operación de detección nominal de la gama: rampa de levantamiento
Exhibiciones en dependencia del modo de funcionamiento | LED rojo | LED amarillo | |||
Límite de la evaluación del SEMINARIO
El det del objeto no cted ningún objeto etected Objeto incierto (SEMINARIO inválido) |
de flashes encendido |
flashes |
|||
de
de |
|||||
Modo normal (gama de la evaluación) | de | en | |||
Falta | en | estado anterior |
5. condiciones de la instalación
Si el sensor está instalado en el ambiente con temperatura debajo de 0℃, debe ser protegido. Al montar el sensor adentro
a través del agujero por las nueces del tornillo, la necesidad del sensor de ser fijado en el centro del hilo del montaje.
