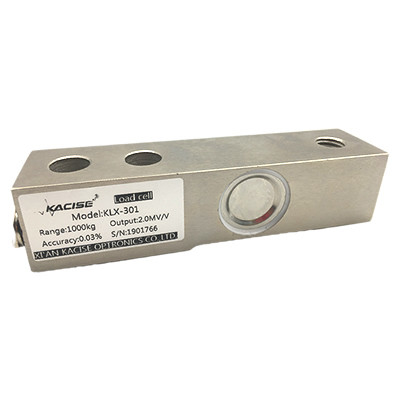

Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo

Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo

  • Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo
  • Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo
Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo
Datos del producto:
Lugar de origen: China
Nombre de la marca: KACISE
Certificación: CE
Número de modelo: KLD-301
Pago y Envío Términos:
Cantidad de orden mínima: 1 Piece / Pieces
Precio: Negotiable
Detalles de empaquetado: cartón/caja de madera
Tiempo de entrega: 7 días laborables
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: 3000 Pieza/piezas al mes
Contacto
Descripción detallada del producto
Capacidad: 0,11, 0,22, 0,55, 1,1, 1,76, 2,2, 4.4t Precisión: C3
Histeresis: 0.017%F.S Ausencia de linealidad: 0.017%F.S
Equilibrio cero: ±2%F.S. El material: Acero de aleación
Alta luz:

sensor del peso de la célula de carga

,

célula de carga de la tensión

,

sensor del peso del indicador de tensión

Compacto de corte de la viga de compresión de la celda de carga de la tensión del medidor de aleación de acero



Introducción



El sensor de pesaje de vigas en voladizo, también conocido como sensor de pesaje de vigas de cizallamiento, suele tener una forma cúbica con el área de deformación ubicada en el centro.Equipado con dos orificios fijos en el extremo de la cola y un dispositivo de presión en el extremo delantero, está diseñado para soportar un peso sustancial, normalmente dispuestos en grupos de tres o cuatro sensores,sus señales se procesan colectivamente y se transmiten al instrumento de medición mediante un dispositivo de señal y acondicionamiento para mostrar los valores medidos.



El elastómero del sensor adopta una estructura de vigas en voladizo de corte o flexión con un extremo fijo, proporcionando versatilidad para soportar y medir varias fuerzas de tracción y compresión.Las características clave incluyen el sellado a prueba de polvo, un amplio rango de medición, una alta precisión, un rendimiento estable y fiable, así como una instalación y uso sencillos.



Este sensor es aplicable a pesaje electrónico, varios sistemas de medición y control de automatización industrial, con aplicaciones que incluyen ajuste de prensa de automóviles, montaje automatizado,Pruebas de productos 3CS, ensamblaje de nuevos productos energéticos, pruebas médicas, robótica, ensamblaje de moldes y otros sistemas industriales de ensayo y control.y está hecho de acero inoxidable para una mayor durabilidad.



Características



Hecho de acero inoxidable, fuerte estabilidad;

Se utiliza en diversas aplicaciones de estampado automatizado, protección IP68;



Aplicaciones



Se utiliza principalmente para balanzas de embalaje, balanzas de tolvas y sistemas de pesaje industrial.



Especificaciones técnicas



Capacidad 0.11, 0.22, 0.55, 1.1, 1.76, 2.2, 4,4 t
Precisión C3
Sensibilidad 1El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono.
Saldo cero ± 2% F.S.
No linealidad 0.017% F.S.
Histeresis 0.017% F.S.
Repetibilidad 0.017% F.S.
Loco (30 min) 0.0166% F.S.
Efecto de la temperatura sobre el rendimiento 0.014%F.S/10°C
Efecto de la temperatura en cero 0.0125%F.S/10°C
Impedancia de entrada 390 ± 3Ω
Impedancia de salida 350 ± 5Ω
El aislamiento Se aplicarán las siguientes medidas:
Excitación recomendada 5 V
Excitación máxima 15 V
Rango de temperatura compensado -10 ~ 40 °C
Rango de temperatura de funcionamiento -30 ~ 70 °C
Sobrecarga segura 150% F.S.
Sobrecarga máxima 300% F.S.
Tamaño del cable Para las máquinas de la categoría 84
Peso aprox.

0.9 kg (0,55 ~ 1,76 t)

1.6 kg (2.2 t)

2.2 kg (4.4 t)

El material Acero inoxidable
Clasificación IP Protección IP68



Las dimensiones y la conexión



Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo 0Sensor compacto del peso del indicador de tensión del acero de la célula/de aleación de la carga de compresión del haz del esquileo 1

Dimensión de montaje



Cap (t) A. No B. El trabajo C. Las D - ¿ Por qué? F: el precio G. H. J. - ¿ Qué? M.
0.11 ~ 1.76 133.4 76.2 25.4 15.4 30.7 30.2 57.7 14.2 13 20.6 M12 y M12
2.2 136.7 76.2 25.4 18.4 36.8 36.6 55.6 16.6 13 12.5 M12 y M12
4.4 171.5 95.3 38.1 21.4 43.9 432.9 73.8 22.9 20.5 22.2 M20
