Metro de flujo largo de vórtice del gas de la vida de servicio con la aprobación estable del CE del funcionamiento

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Kacise
Certificación:	CE
Número de modelo:	Serie de KVF

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	Negotiable
Detalles de empaquetado:	cada unidad tiene caja individual y todas las cajas se embalan en paquetes estándar o los clientes p
Tiempo de entrega:	8
Condiciones de pago:	Western union, T/T
Capacidad de la fuente:	2000 pedazos por semana

Contacto

Descripción detallada del producto

Materiales:	SST	Medio:	Oxígeno del aire, gas natural del gas de carbón
Precisión:	1.0	de salida:	4-20ma, CIERVO, Modbus, RS485, opciones RS232
Fuente de alimentación:	12~28VDC, 85~265VDC	Condición de funcionamiento:	Temperatura: Humedad de -25℃~60℃: 5%~9
Alta luz:	metro de flujo del aire comprimido , tipo metro de la inserción de flujo

Medidor de flujo de gas Vortex

Name: Metro de flujo largo de vórtice del gas de la vida de servicio con la aprobación estable del CE del funcionamiento
Brand: Kacise
SKU: Serie de KVF
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (108 reviews)

Solicitud

Aire, aire comprimido, oxígeno, nitrógeno, gas de carbón, gas natural, gas químico, etc.

Característica

1. Sin partes móviles y sin adoptar una estructura simple, es muy fácil de instalar y mantener el producto.
2. La salida del sensor es con la señal de pulso, existe una relación lineal entre la frecuencia de la señal y el caudal real
del medio. El producto tiene un rendimiento estable y sin deriva cero, ofreciendo un tipo de sensor de inserción e tubería
opciones
3. Amplio rango de medición, el rango de rango más alto podría llegar a 20: 1
4. Pérdida y consumo de baja presión.
5. Los componentes de medición no entrarán en contacto con el medio, lo que ayudó al producto a mantener un rendimiento estable
y larga vida útil.
6. Ensamble con un circuito anti-interferencia y sensores anti-vibración, lo que podría asegurar anti-vibración
rendimiento del producto

Introducción

El medidor de flujo Vortex se basa en el principio de Karman vortex
Investigación y producción, principalmente para
Medidor de fluidos de tuberías industriales. Medio fluido, como gas, líquido,
Vapor y otros medios. Presenta una pequeña pérdida de presión, grande.
Rango de medición, alta precisión en la medición del volumen real.
El flujo apenas se ve afectado por la densidad del fluido, la presión, la temperatura y la viscosidad.
y otros parámetros. Sin piezas mecánicas móviles, tan alta fiabilidad.
Y bajo mantenimiento. Los parámetros del instrumento pueden ser la estabilidad a largo plazo.
Los sensores de tensión piezoeléctricos del medidor de flujo Vortex, alta confiabilidad, pueden funcionar
dentro del rango de temperatura de funcionamiento de -20 ℃ ~ + 250 ℃ para.
Señales analógicas estándar, salida de señal de pulso digital, fácilmente con
computadoras y otros sistemas digitales que soportan el uso de un
Instrumentos de medida avanzados e ideales.

Parámetro

ít	Datos
Medio	Aire, aire comprimido, oxígeno, nitrógeno, gas de carbón, gas natural, gas químico, etc.
Exactitud	Tipo de tubería: Clase 1.0 Tipo de inserción: Clase 2.5
Temperatura media	-40 ℃ ~ + 400 ℃
Presión nominal	≤1.6Mpa (oferta ≤2.5Mpa y ≤4.0Mpa de personalización)
Tasa de flujo	5-60m / s
Salida	Pulso de voltaje, salida de 4-20 mA, HART, Modbus, RS485, RS232 opciones.
Instalación	Brida, brida de abrazadera, inserción, amenaza, conexión de abrazadera
Poder	12 ~ 28VDC; 85 ~ 265VAC (pantalla remota); batería de litio de 3.6V (pantalla en el sitio)
Condición de uso	Temperatura: -25 ℃ ~ 60 ℃ Humedad: 5% ~ 90%

Tasa de flujo

DN (mm)	licor		Gas
DN (mm)	forma normalizada	forma extensa	Gas
15 (1/2 '')	0.8 ~ 6	0.5 ~ 8	6 ~ 40	5 ~ 50
20 (3/4 '')	1 ~ 8	0.6 ~ 12	8 ~ 50	6 ~ 60
25 (1 '')	1.5 ~ 12	0.8 ~ 16	10 ~ 80	8 ~ 120
40 (11/2 '')	2.5 ~ 30	2 ~ 40	25 ~ 200	20 ~ 300
50 (2 '')	3 ~ 50	2.5 ~ 60	30 ~ 300	25 ~ 500
65 (2 1/2 '')	5 ~ 80	4 ~ 100	50 ~ 500	40 ~ 800
80 (3 '')	8 ~ 120	6 ~ 160	80 ~ 800	60 ~ 1200
100 (4 '')	12 ~ 200	8 ~ 250	120 ~ 1200	100 ~ 2000
125 (5 '')	20 ~ 300	12 ~ 400	160 ~ 1600	150 ~ 3000
150 (6 '')	30 ~ 400	18 ~ 600	250 ~ 2500	200 ~ 4000
200 (8 '')	50 ~ 800	30 ~ 1200	400 ~ 4000	350 ~ 8000
250 (10 '')	80 ~ 1200	40 ~ 1600	600 ~ 600	500 ~ 12000
300 (12 '')	100 ~ 1600	60 ~ 2500	1000 ~ 10000	600 ~ 16000
400 (16 '')	200 ~ 3000	120 ~ 5000	1600 ~ 16000	1000 ~ 25000
500 (20 '')	300 ~ 5000	200 ~ 8000	2500 ~ 25000	1600 ~ 40000
600 (24 '')	500 ~ 8000	300 ~ 10000	4000 ~ 40000	2500 ~ 60000

Selección

Serie kvf											Nota
Diámetro nominal	DNX X										DN15 ~ DN1800 (mm)

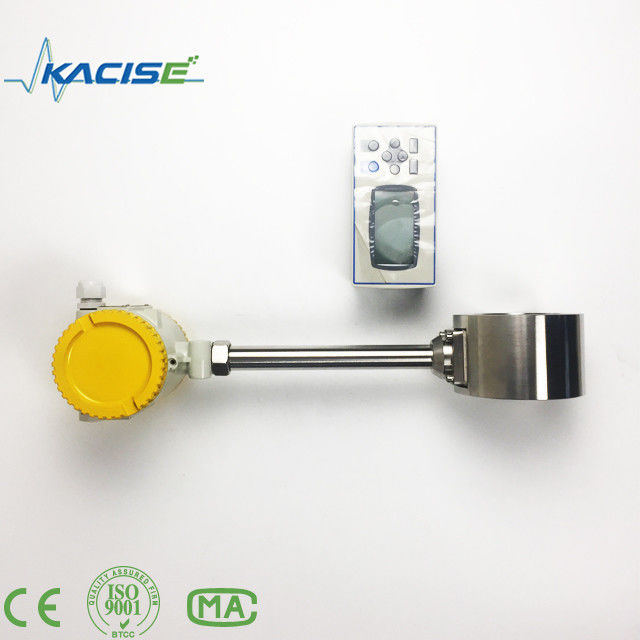

Estructura		F									Tipo remoto con display
		Y									Tipo compacto con display
Exactitud			UNA								Tipo de tubería: Clase 1.0
			segundo								Tipo de inserción: Clase 2.5
Presión nominal				dieciséis							1.6Mpa
				XX							Personalización
Max. temperatura del medio					METRO						<250 ℃
					H						> 250 ℃
Otra función						PAG					Con compensacion de presion
						T					Con compensación de temperatura
						PT					Con compensación de presión y temperatura.
Poder							1				12 ~ 28VDC
							2				Batería de litio de 3,6 V (en la pantalla del sitio)
							3				85 ~ 265VAC (pantalla remota)
Salida								UNA			4-20mA
								METRO			Pulso de voltaje
								H			CIERVO
								R1			RS232
								R2			RS485
Instalación									1		Brida
									2		Brida de la abrazadera
									3		Inserción
									4		Hilo
									5		Abrazadera
A prueba de explosiones										UNA	No a prueba de explosiones
										segundo	A prueba de explosión intrínseca
										sol	Prueba de llama
