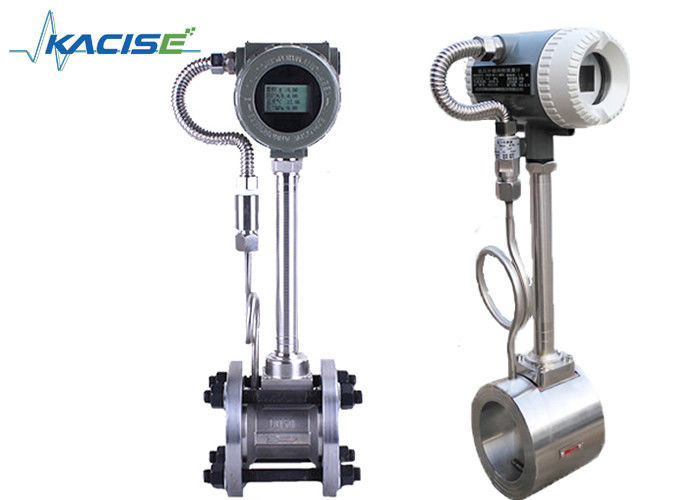

Tipo instalación de la inserción del vórtice de aire del reborde de la estructura simple del metro de flujo
Datos del producto:
Lugar de origen: China
Nombre de la marca: KACISE
Certificación: ISO / CE / Explosion-proof
Número de modelo: Serie de KVF
Pago y Envío Términos:
Cantidad de orden mínima: 1PC
Precio: Negotiable
Detalles de empaquetado: Cartón/caja de madera
Tiempo de entrega: 7 días laborables
Condiciones de pago: Carta de crédito, D/A, D/P, T/T, Western Union, MoneyGram
Contacto
Descripción detallada del producto
Presión: 1,6 Mpa, 2.5Mpa, 4.0Mpa (especiales) Diámetro: DN15 ~ DN1800
la temperatura: -20°C - °C +160 Fuente de alimentación: 24VDC, 220VAC
Comunicación: RS-485/MODBUS, CIERVO Precisión: el ±1.0% (estándar)
Señal de salida: 4~20mA Instalación: Reborde, abrazadera encendido, hilo, inserción
Medio: Cueza al vapor, vapor saturado, CO2, aire, compases ventilan, el otro steanm Lengua: Chino, inglés
Alta luz:

metro de flujo del aire comprimido

,

tipo metro de la inserción de flujo

Introducción remota del metro de flujo de vórtice del gas natural del vapor de la exhibición y del control 4-20MA de la exhibición6.jpgdel LCD



El flujómetro de vórtice se basa en " el principio del vórtice de Karman”, el uso del cristal eléctrico piezoeléctrico como un elemento de medición de los instrumentos de la medida del flujo para una variedad de gas, vapor, medida líquida del flujo. Serie de LUGB de especificaciones del flujómetro de vórtice de DN15 a DN600, flujómetro de vórtice de acuerdo con las características estructurales en flujómetro de vórtice del lleno-tubo y flujómetro de vórtice enchufable. De acuerdo con las diversas señales de salida puede ser dividido en el sensor del modo de salida de pulso y la salida actual estándar del transmisor. El instrumento tiene la ventaja de la gama ancha de la medida del flujo, de la alta exactitud, de la estructura simple, de la pequeña pérdida de presión, de ningunas piezas móviles, del etc. Se aplica a la medida del flujo instantáneo y del flujo del total de líquido en una tubería cerrada.



Metro de flujo de vórtice de la estructura

Tipo instalación de la inserción del vórtice de aire del reborde de la estructura simple del metro de flujo 1

Características



La medida es independiente de la densidad flúida, viscosidad, humedad, presión de la temperatura y la conductividad allí no es ninguna pieza del obstáculo en el tubo de medición ninguna pérdida de presión al tubo cuyo la parte recta es de requisito bajo el sensor con gurantees puestos a tierra del electrodo que el sensor del wellThe que pone a tierra con tecnología de proceso avanzada está de resistencia agradable a la presión negativa.
1. Simple y firme, ningunas piezas móviles, alta confiabilidad, la operación a largo plazo es muy estable
2. Deriva cero, alta precisión
3. La pérdida de presión es pequeña, fácil mantener
4. Gama de medición, gama hasta: 1: 15
5. La amplia gama de usos, gas, líquido, flujo del vapor puede ser medida
6. Gama de temperaturas ancha de funcionamiento: -40 ℃ a temperatura alta de 350 ℃
7. Señal de pulso de la salida o señal actual, fácil de utilizar con el ordenador y otros sistemas digitales



Parámetros



Diámetro del tubo DN15~DN1800
Materiales del metro 1Cr18Ni9Ti
Presión nominal (Mpa) 1.6Mpa; 2.5Mpa; 4.0Mpa
Temperatura media medida (℃) -40~+250℃; -40~+350℃
Condiciones ambientales Temperatura: - 10~+55℃, humedad el 5%~90%, presión: 86~106Kpa
Clase de la exactitud líquido: lectura ±0.5
Gas o vapor de medición: reading±1.0, ±1.5
Ratio del rechazo 1:10; 1:15
Coeficiente de pérdida de presión Cd<2>
Señal de salida 4-20mA o pulso
Fuente de alimentación

sensor: +12VDC, +24VDC

transmisor: +24VDC

En la exhibición del sitio: batería 3.2V

Líneas de transmisión de la señal STVPV3×0.3 (trifilar), 2×0.3 (de dos hilos)
Instalación Reborde o conexión de fijación con abrazadera integrado del reborde
Distancia de transmisión ≤500m
Línea de señales interfaz Varón threadM20×1.5
Niveles de la explosión ExdIIBT6
Clase de la protección IP65
Permita la aceleración de la vibración 1.0g















































Selección modelo



KVF                     Parámetros
Diámetro nominal DNXX                   DN15~DN1800 (milímetro)
Estructura F                 Tipo remoto con la exhibición
Y                 Tipo compacto con la exhibición
Exactitud A               Tipo del tubo: Clase 1,0
B               Tipo de la inserción: Clase 2,5
Presión nominal 16             1.6Mpa
XX             Arreglo para requisitos particulares
Temporeros máximos. del medio M           <250>
H           >250℃
La otra función P         Con la remuneración de la presión
T         Con la remuneración de temperatura
Pinta         Con la remuneración de la presión y de temperatura
Poder 1       12~28VDC
2       85~265VAC (exhibición remota)
3       batería de litio 3.6V (en la exhibición del sitio)
Salida A     4-20mA
M     Pulso de voltaje
H     CIERVO
R1     RS232
R2     RS485
Instalación 1   Reborde
2   Reborde de la abrazadera
3   Inserción
4   Hilo
5   Abrazadera
A prueba de explosiones A No a prueba de explosiones
B A prueba de explosiones intrínseco
G Prueba de la llama



Paquete



Tipo instalación de la inserción del vórtice de aire del reborde de la estructura simple del metro de flujo 2

Uso



Tipo instalación de la inserción del vórtice de aire del reborde de la estructura simple del metro de flujo 3
