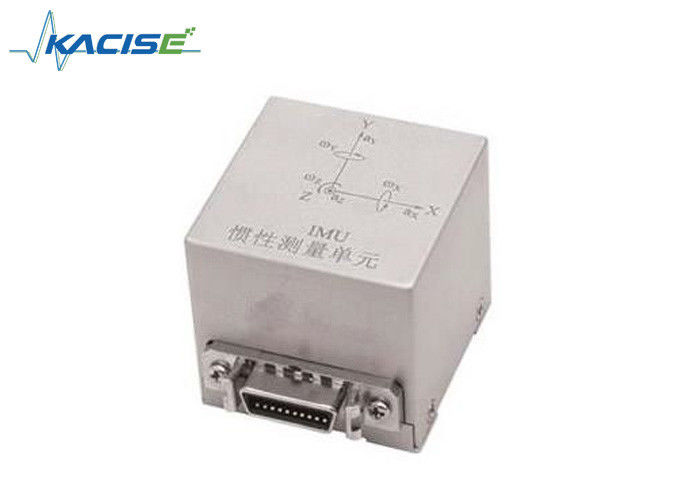

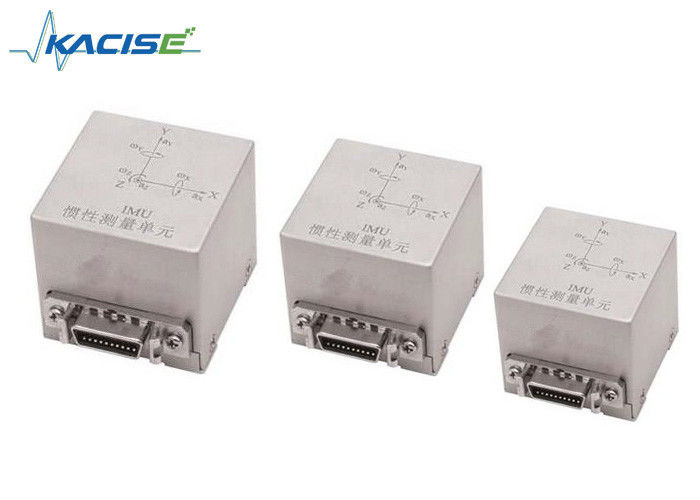

Unidad de medida de inercia del sensor tamaño pequeño del inclinómetro para la instrumentación del vehículo

Unidad de medida de inercia del sensor tamaño pequeño del inclinómetro para la instrumentación del vehículo

  • Unidad de medida de inercia del sensor tamaño pequeño del inclinómetro para la instrumentación del vehículo
  • Unidad de medida de inercia del sensor tamaño pequeño del inclinómetro para la instrumentación del vehículo
Unidad de medida de inercia del sensor tamaño pequeño del inclinómetro para la instrumentación del vehículo
Datos del producto:
Lugar de origen: Shaanxi, China (continente)
Nombre de la marca: KACISE
Número de modelo: K-IMU-004
Pago y Envío Términos:
Cantidad de orden mínima: 1 Piece / Pieces
Precio: Negotiable
Detalles de empaquetado: peticiones del cartón o de los clientes disponibles
Tiempo de entrega: 5 días laborables después del pago
Condiciones de pago: L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 1000 pedazos/pedazos por la semana negociable
Contacto
Descripción detallada del producto
De tensión de entrada: 9~36 VDC Corriente de entrada: ≤ 100 mA
Modo de salida: RS-422 Velocidad: 115200BPS
Tarifa de datos de salida: 200Hz Formato de datos de salida: complemento de 16 bits dos
Alta luz:

inclinómetros y sensores de la inclinación

,

sensor inclinable de la medida

Pequeño en la unidad de medida de inercia del tamaño para la instrumentación del vehículo

Características



K-IMU-004 es un seis-grado de unidad de medida de inercia de la libertad, que puede medir el índice angular y la aceleración linear del sistema coordinado del vector.

sensores “de estado sólido” del ☆

Acuerdo del ☆, pequeño de tamaño

Alta confiabilidad del ☆, tiempo de funcionamiento largo

Peso ligero del ☆

Bajo costo del ☆

El ☆ ayuna arranque

Ancho de banda amplio del ☆

Sensor de temperatura incorporado del ☆


Uso



Instrumentación del vehículo; robótica; sistemas de referencia de la actitud; mandos de vuelo de los aviones; dirección y control del misil; sistema de control de la industria; navegación que ayuda a GPS; estabilización de la plataforma; control dinámico marino; instrumento de la explotación minera; maquinaria agrícola grande, medida y control de los objetos móviles del espacio; seguimiento del tren y de envases.



Introducción



La unidad de medida de inercia K-IMU-004 es seis grados “de estado sólido” de sistema de detección de inercia de la libertad basado en tecnología de MEMS. Con alta exactitud, puede medir tarifa angular y la aceleración linear en tres hachas de un sistema de coordenadas de inercia. Los sensores de temperatura con la alta precisión se incorporan; el voltaje que corresponde con el cambio de la temperatura puede ser indicado tan. Además, la función de autoprueba está disponible para cada uno de los seis grados de libertad. Por otra parte, la altos confiabilidad y bueno sellando capacidad pueden ser confiado debido a la buena tecnología del paquete.


Especificación de S



Espec.   tarifa angular aceleración
Voltaje de entrada   +5±0.25 VDC
Corriente de entrada         30mA
① estándar de la gama ±100°/s       ±10g
Salida completa       0 a 5VDC
Voltaje de polarización     2.5±0.1VDC
Ausencia de linealidad ≤0.5%F.S.   ≤0.2%F.S.
② de la resolución ≤0.06°/s     0.002g
Tiempo de lanzamiento         <35ms>
③ del ancho de banda         40Hz
Confiabilidad   MTBF 100.000 horas
Temperatura de funcionamiento -40°C a +85°C
Temperatura de almacenamiento -55°C a +100°C
Choque

O.N.U-accionado para

0.5ms





1000g

  Accionado para 0.5ms         500g
Peso           90grams
Dimensiones 38 × 36m m del × 38 3





Definición de cada terminal



Terminal 2 4 5 6 7 8 9 10 11

Definición





+5V



ωYST2



ωZOUT



ωZST2



ωZST1



ωXST2



ωXOUT



ωXST1



αYOUT





Terminal 12 13 14 15 16 17 18 19 20

Definición



Tierra



αXOUT



αXYST



ωYST1



ωYOUT



αZST



αZOUT

Tierra

de la cáscara



Notas:

La gama a elección del ① de tarifa angular es: ±75°/s, ±100°/s, ±150°/s, ±200°/s, ±250°/s, ±300°/s,

±350°/s, ±400°/s, ±450°/s, ±500°/s, ±550°/s, ±600°/s, ±900°/s, ±1400°/s, ±2600°/s y

±5500°/s; los siguientes tipos están bajo convertirse: ±5°/s, ±10°/s, ±20°/s, ±30°/s, ±40°/s, ±50°/s,

±60°/s y sobre gama a elección de ±5500°/s. de aceleración linear es ±2g, ±10g o ±50g para X-AXIS y Y-AXIS, mientras que para Z-AXIS: ±5g, ±50g o ±100g.

Diversa gama de giroscopios, resoluciones de la medida del ② es diferente. Los detalles pueden ser considerados

en el informe de prueba de IMU seleccionado.

El ③ para los sensores de la tarifa angular, un ancho de banda más pequeño que 500Hz es a elección para los costumers. Para

el acelerómetro linear, un ancho de banda de 5 kilociclos más pequeños es a elección para X-AXIS y Y-AXIS; mientras que para Z-AXIS, un ancho de banda de 12 kilociclos más pequeños es a elección.

el ω del ④ significa tarifa angular; el α significa la aceleración; X, Y, hachas del medio tres de Z de un sistema coordinado;

HACIA FUERA significa salida; Puerto de entrada de los medios ST1 y ST2 1 y 2 respectivamente para el autoexamen de los sensores de la tarifa angular; El ST significa el puerto de entrada para el autoexamen del acelerómetro.



Estructura
