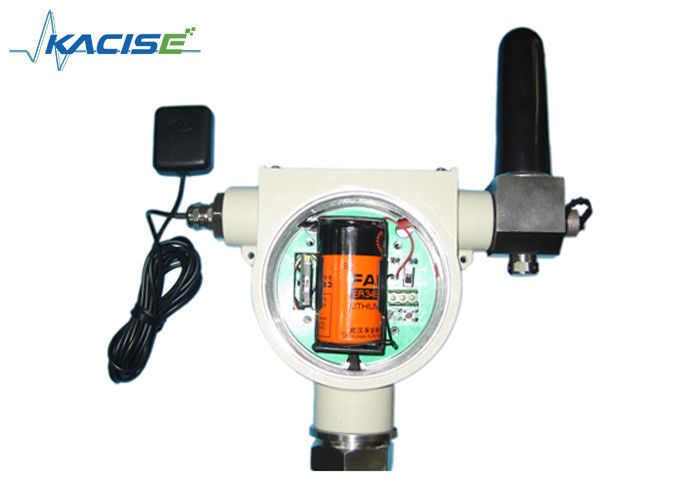

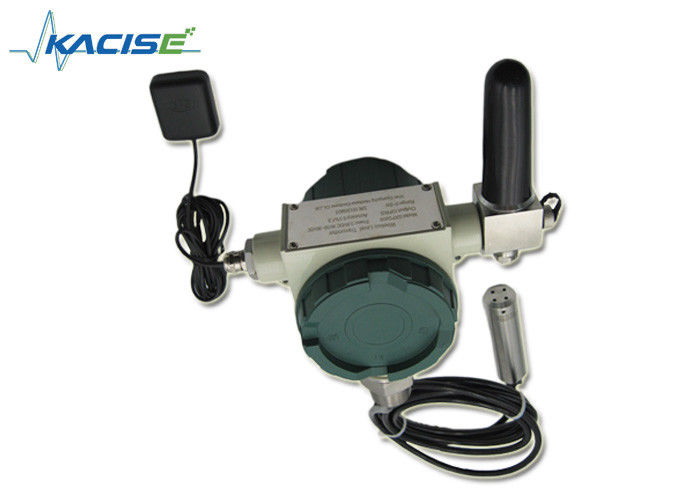

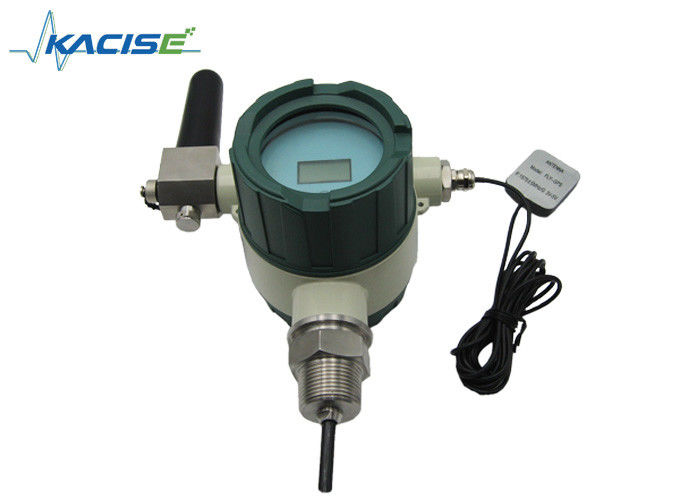

Datos del producto:
Lugar de origen: Shaanxi, China (continente)
Nombre de la marca: KACISE
Número de modelo: GXPS609B
Pago y Envío Términos:
Cantidad de orden mínima: 0-100
Precio: Negotiable
Detalles de empaquetado: peticiones del cartón o de los clientes disponibles
Tiempo de entrega: 5 días laborables después del pago
Condiciones de pago: L/C, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: 1000 pedazos/pedazos por la semana negociable
Contacto
Descripción detallada del producto
Gama de la medida: diesel de los 0~3m Precisión de la medida: 0.5%f.s
Defienda el grado: IP65 Temperatura de trabajo: -25℃~85℃
Temperatura de almacenamiento: -25℃~85℃. Tipo de interfaz: NPT1
Alta luz:

Transmisor llano ultrasónico

,

sensor llano líquido ultrasónico

El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo



1.System resumen



“El sistema de medición líquido de la altura y de la temperatura en ZIGBEE comunica modo”, que incluyen la “altura líquida que mide el equipo de terminal en ZIGBEE comunican modo”, “software de la gestión del servidor”, “coordinador de las comunicaciones de GX-iCN-01A” y “línea de la configuración”. Se utiliza por medir el tiempo del valor líquido de la altura de la medida, valor de la temperatura y muestra a éstos valor en “el software de la gestión del servidor”.



Aviso 1: “El sistema de medición líquido de la altura en ZIGBEE comunica modo” para el “sistema corto” como descripción siguiente.

Aviso 2: La “altura líquida que mide el equipo de terminal en ZIGBEE comunica modo” para el “terminal corto” como descripción siguiente.

Aviso 3: “El software de la gestión del servidor” para el “software corto” como descripción siguiente.

Aviso 4: La “línea de la configuración” para la “línea corta” como descripción siguiente.



El “terminal” se utiliza por medir el tiempo de valor líquido de la altura de la medida y de valor de la temperatura, y transmite éstos valor de medición al “software” en ZIGBEE comunica modo, el usuario puede utilizar “software” para ver el valor líquido de la altura y para manejar este el “terminal”. El usuario puede fijar la densidad del líquido en el software de la gestión del servidor, según el sistema del valor de densidad por el uso, los datos se pueden convertir automáticamente en la presión líquida y se exhibe el valor del nivel líquido.



El coordinador de las comunicaciones de GX-iCN-01A está conectado con el interfaz de comunicaciones seriales RS232 del servidor, con el adaptador 12VDC para recibir temperatura inalámbrica de ZIGBEE y el terminal de medición de la presión transmitidos supervisando la información.



El software “LLMServer” de la gestión del servidor es desarrollado por nuestra compañía, el software de la gestión del control terminal de ZIGBEE, que las características son completas, ZIGBEE que el dispositivo terminal puede realizar control básico y a la gestión.



El cable de la configuración para conectar el interfaz de comunicaciones seriales RS232 de la PC y del terminal de medición inalámbrico de la temperatura y de la presión de ZIGBEE, solamente en medidas inalámbricas de la temperatura y de la presión de ZIGBEE al usar la configuración baja terminal antes de usar.



2."” dibujo terminal de la estructura



Dibujo terminal de la estructura GXPS609 (ZIGBEE): como imagen una



El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 0



uso de la fuente del estándar 3.Technology y de alimentación



Gama de la medida diesel de los 0~3m.
Precisión de la medida 0.5%F.S.
Manera de la fuente de alimentación

batería 3.6VDC y 10VDC~35VDC

fuente de la alimentación externa.

Defienda el grado IP65
Trabaje la temperatura -25℃~85℃.
Temperatura de almacenamiento -25℃~85℃.
Frecuencia de la comunicación 2.405GHz~2.480GHz
Tipo de interfaz NPT1.
Tiempo de trabajo de la sincronización minuto 3 ~ minuto 1000 (puede fijar).
Añada la función LCD, llave-prensa, GPS.
Límite de tiempo “terminal” del uso de la batería

por ejemplo, la batería del número uno del uso “ER34615”, su capacidad es 19AH, la frecuencia del trabajo del “sistema” es trabajo una vez por hora: El terminal GXPS609 puede trabajar cerca de 1800 días.



Modelo de la batería selecto

recomiende la batería “ER34615” del número uno del uso. Si el usuario quiere la batería selecta de uno mismo, por favor según el estándar de la batería como siguiendo. voltaje de la batería: 3.0VDC~3.6VDC; máximo continúe la corriente de salida: más que 0.3A; capacidad de la corriente de salida de pulso: más que 0.5A.



El uso de la fuente de alimentación ilumina

el “terminal” puede utilizar la batería o la fuente de la alimentación externa. Vea el dibujo terminal de la estructura, la posición de la fuente de la alimentación externa en el “interfaz eléctrico externo”, en el interfaz, “1" es ánodo, “2" es cátodo.





4. Descripción a nivel sistema inalámbrica del control de la temperatura de ZIGBEE



4,1 descripción del flujo de trabajo del sistema:



el ⑴ que funciona con el software de la gestión del servidor en el servidor, conecta al coordinador del interfaz de comunicaciones seriales RS232 y de las comunicaciones de GX-iCN-01A del servidor.

el ⑵ gira el poder del terminal, y el dispositivo terminal al trabajo.

el ⑶ el dispositivo terminal hará la tiempo-compaginación automáticamente con el software de la gestión del servidor, cada vez que ponga la corriente.

Tiempo-compaginación: el software de la gestión del servidor enviará la fecha y la información del tiempo del servidor al dispositivo terminal, el dispositivo terminal ahorrará la información de fecha y de la hora, y la base de esta información, en el futuro operación del tiempo automático de la actualización.

el ⑷ que corrige hora de terminar, el dispositivo terminal envía la información de la supervisión de la hora actual al software de la gestión del servidor. Información de la supervisión que comprende: una dirección de dispositivo terminal, un valor llano de la presión, un valor de la temperatura, un intervalo terminal del trabajo de la sincronización, el modo de funcionamiento terminal, el nivel de la batería, la fecha y la información del tiempo en el momento, éstos la información más reciente de la supervisión se exhibe en el interfaz principal del software de la hoja de cálculo, información histórica de la supervisión se almacena automáticamente en la base de datos, usuarios pueden ver en cualquier momento.

el ⑸ sigue “uso de la descripción de sistema” como descrito en el “fijar de modo” para fijar el terminal básico, después de fijar de modo que el terminal en la operación del “modo de trabajo”, el terminal sea cargado supervisando regularmente la información. Si usted necesita realizar cambios a los ajustes básicos del terminal, primero sigue la “descripción de sistema con” la fabricación de la salida terminal “modo del trabajo”, va al “modo de los ajustes”, y entonces hacer los ajustes básicos del terminal otra vez.



4,2 descripción de sistema:



(1) el software de la gestión del servidor instalado y que corre en el servidor, conecta al coordinador de las comunicaciones de GX-iCN-01A, hace doble clic el software software abierto de la gestión del servidor de “LLMServer” del icono. Tal y como se muestra en del cuadro 6.



El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 1

(2) abra el software, el interfaz principal mostrado en el cuadro 7.

El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 2

7

  • Haga clic El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 3 el botón o haga clic “el botón del ajuste del parámetro” bajo menú del “ajuste”, el cuadro de diálogo del “ajuste” es demostración. Este cuadro de diálogo se utiliza para configura el “software”: como imagen 8.



El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 4

8

“Ajustes inalámbricos del nivel de la comunicación serial de ZIGBEE”: Complete el número de serie del coordinador de las comunicaciones de la conexión GX-iCN-01A, velocidad de 38400.

“Configuración de servidor”: la base de datos del ACCESO de la conexión del defecto, si usted necesita conectar con la base de datos de SQL Server, configura esto.

“Tiempo de fracaso de comunicación fijado”: termine “la unidad de regulación del tiempo del descanso de conexión”: mínimo. Si el terminal en el período no cargó la información de la supervisión se exhibe en la interfaz "OFF", aviso de ZIGBEE el usuario para conectar el terminal y el servidor ha estado quebrado entre el software de la gestión, comprueba la situación de puerto de servidor, líneas de comunicación, equipo de terminal es anormal. Por lo tanto, el tiempo debe ser mayor que el “intervalo de muestreo terminal” del interfaz “terminal”, él recomendó fijar más que el “intervalo de muestreo terminal” tres veces. Haga clic el botón “ACEPTABLE” para ahorrar.

“Riegue el ajuste de la gama del cilindro”: determinación del superior derecho de la altura cilíndrica del interfaz principal, usado para simular el ambiente real del nivel líquido. Haga clic el botón “ACEPTABLE” para ahorrar.

“Ajustes de alarma”: Cuando usted gira esta característica, los usuarios pueden la pantalla de los “ajustes terminales” para fijar la alarma llana deseada de la supervisión límite superior y más bajo; cuando el valor supervisado del nivel líquido excede la gama del límite de la alarma, sea el interfaz principal de la información de la alarma en el mensaje correspondiente, la información de la alarma será almacenado automáticamente en la base de datos para el usuario. Haga clic el botón “ACEPTABLE” para ahorrar.

“Selección de la lengua de sistema”: la selección de la lengua, el defecto es chino. Haga clic el botón “ACEPTABLE” para ahorrar.

Después de fijar el interfaz, haga clic el botón de la “salida” para ahorrar, y después tiene que cerrar y recomenzar el software de la gestión del servidor, para poner la información sobre estos nuevos cambios cargados correctamente.

  • Haga clic el botón El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 5o haga clic “búsqueda”, “el menú de la pregunta de la información de la supervisión”, cuadro de diálogo aparece tal y como se muestra en del cuadro 9, el cuadro de diálogo se utiliza para preguntar la base de datos almacenada en la información de la supervisión de equipo de terminal.

El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 6

9

“Identificación del terminal”: la dirección “terminal” selecta que usted quiere investiga, o selecciona “todos” a la investigación todo el “terminal”.

“Tiempo de la pregunta”: seleccione la sección del tiempo que usted quiere investiga.

Botón de la “investigación”: Investigue el botón de comando.

Botón de la “exportación”: como “exportación del formato de EXCEL” todos los datos de investigan.

Botón de la “cancelación”: suprima todos los datos que usted investigó.

  • Haga clic “El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 7“el botón o menú” de la pregunta ‘de la información el ‘de la alarma del control del tecleo ‘aparece diálogo mostrado en el cuadro 10, el cuadro de diálogo para la información de la alarma del dispositivo terminal almacenada en la consulta de base de datos.

El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 8

10

“Identificación del terminal”: Seleccione para preguntar el número de identificación terminal de la información de la alarma; seleccione “todos los” medios todas las preguntas de los terminales juntos.

“Pregunte el tiempo”: Seleccione la información de la hora laborable del equipo de terminal de la alarma de la pregunta.

Botón de la “búsqueda”: De acuerdo con la identificación del terminal y la pregunta de la hora laborable y exhibido en la tabla abajo.

Botón de la “exportación”: para preguntar la información de la alarma “al formato de la hoja de cálculo de EXCEL” para la exportación y la reserva.

Botón de la “cancelación”: Pregunta de la cancelación a la información de la alarma.

el ⑶ abre la contraportada del poder terminal.

(4) después de que el uso inicial del nuevo terminal, software de la gestión del servidor reciba la información del nuevo terminal, el usuario necesita utilizar el software de la gestión del servidor, los nuevos ajustes básicos terminales para hacer que trabaja correctamente de acuerdo con los ajustes básicos. Haga doble clic una fila en las exhibiciones de la tabla los ajustes básicos requeridos para la nueva información terminal de la supervisión, interfaz aparece tal y como se muestra en del cuadro 11, el interfaz para el nuevo equipo de terminal de la línea muestra los ajustes básicos.

El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 9

11

(5) el interfaz forma la pieza de los terminales de presentación de la información básicos en la base de datos, hace clic el botón de la “cancelación” para suprimir permanentemente la información terminal de la base de datos; la parte más inferior del interfaz usado para los ajustes básicos para cada terminal:

● de “parámetros trabajo”:

Después del nuevo terminal, el usuario puede nombrar el nuevo terminal y fijar la densidad líquida para la nueva supervisión terminal; valores límites de la alarma llana; entonces usted debe hacer clic a la derecha del “nuevo” botón terminal para añadir un nuevo terminal en la base de datos que la información del nuevo terminal será exhibida después de que la adición fuera completa la sobremesa de la pantalla en el futuro sin tener que añadir el nuevo terminal otra vez.

El tecleo del ● que “amplió la etiqueta de los parámetros” cambiará al interfaz mostrado en el cuadro 12.

El manual del sistema de medición del nivel líquido de GXPS609B en ZIGBEE comunica modo 10

12

“La nueva identificación del terminal”: Fije la identificación del dispositivo del terminal. Después de que la disposición sea completa, recomience por favor el dispositivo terminal del poder.

“Intervalo de muestreo”: Fije la época de cargar la información de la supervisión que el sistema terminal del intervalo que mide el tiempo del usuario es mayor que el tiempo recomendado por lo menos 3 minutos.

El ⑺ tras completar los ajustes antedichos, hace clic en “el botón del modo del trabajo” para terminar el botón del “modo” del funcionamiento. En el “modo del trabajo”, el terminal enviará automáticamente regularmente la supervisión de la información de acuerdo con el intervalo de tiempo del muestreo fijado por el usuario.

El ⑻ si usted necesita modificar los ajustes básicos del terminal, tecleo “entra en botón del modo de la disposición”, haciendo el terminal incorporar el “modo de la disposición” y después rehacer los ajustes básicos del terminal.

Tecleo que “entre en botón del modo de la disposición”, el usuario necesita esperar hasta que el terminal siguiente a una salida “modo de la información de la supervisión del trabajo” al cargar llegada, vaya al “modo de los ajustes.”

Cuando “fije el modo” otra vez para terminar los ajustes básicos, el “intervalo de muestreo” del usuario primero se fija a “0" antes de que usted pueda fijar el intervalo de muestreo y otras funciones otra vez.

el ⑼ cuando el sistema está trabajando correctamente, interfaz principal del software del encargado de servidor del tecleo mostrado en la tabla una información de la supervisión de la fila, el valor de la altura del nivel del dispositivo terminal simulará la línea exhibición se exhibe a la derecha de la forma cilíndrica; la carta en el cilíndrico derecho el dispositivo terminal automáticamente cada vez que los valores medidos del nivel líquido representados como líneas, monitor fácil de usar.



5. Instrucciones de funcionamiento de la exhibición y de la llave del LCD



5,1 exhibición del LCD: En ausencia de la operación dominante, el valor medido de la corriente de la presión del líquido mostrado en el LCD.

5,2 operación dominante: Hay tres botones redondos en un terminal llano inalámbrico de la medida, de izquierda a derecha es: “(+)”, “(-)”, “(FIJE)”. Solamente operaciones terminales en “modo del ajuste”, y en el momento que no puede ser actuado usando las llaves para supervisar mensajes.

La función del menú se divide en dos: “COMO”, fije la “identificación del dispositivo terminal”;

El “SL”, fijó el “intervalo de muestreo terminal.”

Cuando la operación de la llave del usuario, se divide en la “prensa” y la “prensa”:

“(FIJE)” botón: dividido en la “prensa” y la “prensa”;

“(+)” botón: Solamente la “prensa corta”;

“(-)” botón: dividido en la “prensa” y la “prensa”;

Pasos dominantes:

La prensa del ⑴ “FIJÓ” el botón, exhibición del LCD “COMO”, en interfaz de la selección de menú.

Prensa del ⑵ “+” llave, el elemento del menú al interruptor entre los dos.

⑶ en “COMO” menú, botón de la prensa (-) para salir la situación de la operación del menú, demostraciones el valor de la presión.

el ⑷ en “COMO” menú, prensa “FIJÓ” el botón, incorpora la “identificación” función de ajuste, gama “0 a 253" del dispositivo terminal de la identificación, identificación de la llave de la prensa (+) más “1", la reserva “1" de la identificación de la llave de la prensa (-), después de que fijó llave de la prensa (FIJE) a para ahorrar; si abandonamos el sistema de la identificación para volver al menú anterior, la prensa (-) puede ser.

el ⑸ bajo menú del “SL”, prensa “FIJÓ” el botón, incorpora la función de ajuste “del intervalo de muestreo terminal”, el radio de acción de intervalo de tiempo de “0 a 60000" los segundos, presiona (+) el intervalo de la llave añade “1" s, llave a la posición de exhibición del LCD del control del interruptor, llave de la prensa (-) de la prensa (FIJE) a para ahorrar; si abandonamos el intervalo de muestreo se fija para volver al menú anterior, presiona (-).



instrucciones 6.Maintenance



las medidas inalámbricas de la temperatura y de la presión del ⑴ delante del terminal, se aseguran de que la batería tenga poder; el coordinador de las comunicaciones con el interfaz de comunicaciones seriales del ordenador está conectado bien; Si la exhibición de voltaje de la batería en el software de la gestión del servidor, abre por favor la cubierta terminal para substituir la batería, para no afectar a funcionamiento de sistema.

El ⑵ si la interrupción inalámbrica de la comunicación de las medidas de la temperatura y de la presión o el otro fracaso de comunicación ocurre entre el terminal y el software de la gestión del servidor, comprueba por favor el servidor que la conexión serial es normal, la operación de la gestión del servidor el software es normal, si los terminales de la batería tienen electricidad.

El ⑶ evita la antena de ZIGBEE cerca de objetos del metal o de objetos ferromagnéticos.
