| Lugar de origen: | China |
| Nombre de la marca: | KACISE |
| Certificación: | CE |
| Número de modelo: | KUS3000-M30 |
| Cantidad de orden mínima: | 0-100 |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Cartón con la burbuja |
| Tiempo de entrega: | 3-5 días |
| Condiciones de pago: | L/C, T/T, Western Union, MoneyGram |
| Capacidad de la fuente: | 1000 pedazos por mes |
| Rango: | 3000m m | Zona ciega: | 150m m |
|---|---|---|---|
| Grado de la protección: | IP65 (IP67 a elección) | Material: | Plástico o Metal |
| Fuente de alimentación: | 10… 30 V DC | Salida: | 4-20mA/0-10V |
| Alta luz: | sensor llano flúido ultrasónico,Transmisor llano ultrasónico |
||

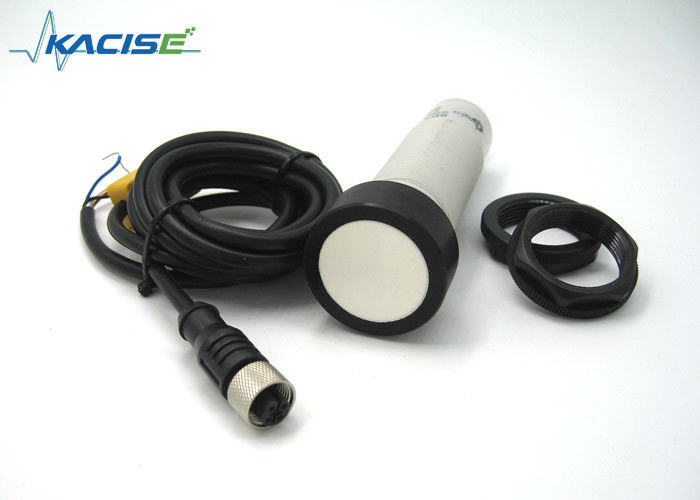

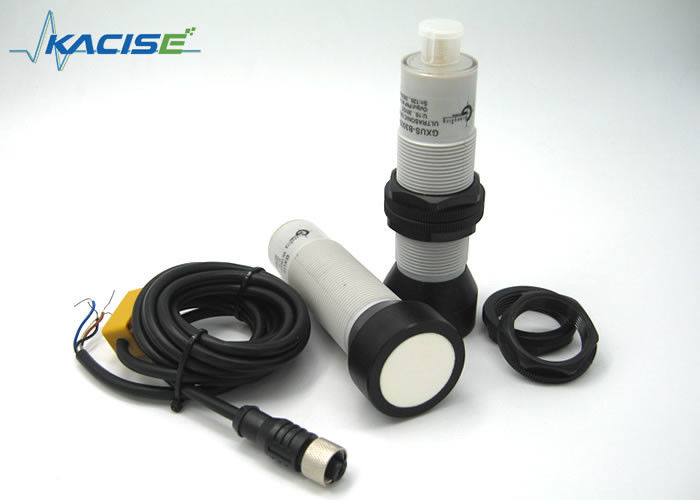

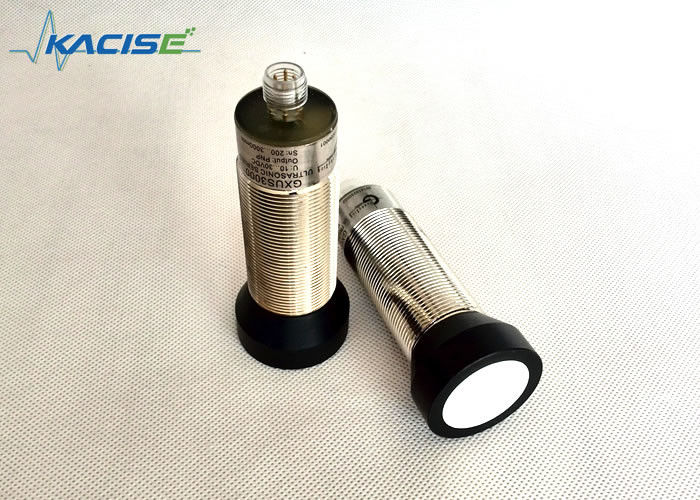

sensor ultrasónico de diámetro bajo 4-20mA/0-10V de la gama de 3M para la automatización industrial
Características
Sin contacto
Enseñable
Ventana de medición ajustable
Pequeña área inutilizable
Introducción
La medida ultrasónica del sensor es una confiabilidad y un método excepcional de la medida de la flexibilidad. Puede realizar para solucionar los proyectos más complejos incluyendo la detección del objeto o la medida llana, porque su manera de medición trabaja confiablemente bajo casi todas las condiciones.
Appliactions
Medición del nivel
Ingeniería industrial
Manipulación de materiales
Industria alimentaria
Carpintería y muebles
Agricultura
Construcción
Fabricación de papel
Dimensiones
Parámetros
Especificaciones generales
| M18 | |
| Detección de la gama | 100… 1000 milímetros |
| Gama de ajuste | 100….1000m m |
| Área inutilizable | 0… 100 milímetros |
| Placa estándar de la blanco | 100 milímetros x 100 milímetros |
| Frecuencia del transductor | approx.220 kilociclo |
| Retraso de la respuesta | ms aproximadamente 10 |
| M30-type1 | |
| Detección de la gama | 200… 2000 milímetros |
| Gama de ajuste | 200….2000m m |
| Área inutilizable | 0… 200 milímetros |
| Placa estándar de la blanco | 100 milímetros x 100 milímetros |
| Frecuencia del transductor | approx.150 kilociclo |
| Retraso de la respuesta | ms aproximadamente 10 |
| M30-type2 | |
| Detección de la gama | 300… 3500 milímetros |
| Gama de ajuste | 300….3500m m |
| Área inutilizable | 0… 150 milímetros |
| Placa estándar de la blanco | 100 milímetros x 100 milímetros |
| Frecuencia del transductor | approx.70 kilociclo |
| Retraso de la respuesta | ms aproximadamente 20 |
| M30-type3 | |
| Detección de la gama | 400… 6500 milímetros |
| Gama de ajuste | 400….6500m m |
| Área inutilizable | 0… 300 milímetros |
| Placa estándar de la blanco | 100 milímetros x 100 milímetros |
| Frecuencia del transductor | approx.50 kilociclo |
| Retraso de la respuesta | ms aproximadamente 40 |
Indicadores/medios de funcionamiento
| Azul del LED | Poder encendido |
| LED amarillo | sólido: objeto en la gama de la evaluación |
| el destellar: función del programa, objeto detectado | |
| LED rojo | sólido: Error |
| el destellar: función del programa, ningún objeto detectado |
Especificaciones eléctricas
| Voltaje de funcionamiento UB | 10… 30 V DC, ondulación el 10% SS |
| Fuente sin carga actual yo0 | ≤ 50 mA |
Salida
| Tipo de la salida | 1 salida analógica 0-10V o 4… 20mA. |
| Resolución | Evaluación gama []/4000 del milímetro, solamente ≥0.35mm |
| Desviación de la curva característica | el ≤0.2% de valor completo |
| Exactitud de repetición | ± el 0.1% del valor completo |
| Impedancia de la carga | >ohmio 1k |
| Influencia de la temperatura | ≤ el 2% del valor completo |
Condiciones ambiente
| Temperatura ambiente | -25… °C 70 |
| Temperatura de almacenamiento | -40… °C 85 |
Especificaciones mecánicas
| Tipo de conexión | Conector M12 x 1, del dispositivo perno 4 |
| Grado de la protección | IP65 (IP67 a elección) |
| Material | Vivienda: de cobre amarillo o plástico niquelado |
Pantallas LED
| Exhibiciones en dependencia del modo de funcionamiento | LED rojo | LED amarillo |
|
Límite de la evaluación del SEMINARIO Objeto detectado Ningún objeto detectó Opóngase incierto (el SEMINARIO inválido) |
apagado flashes en |
flashes apagado apagado |
| Modo normal (gama de la evaluación) | apagado | en |
| Falta | en | estado anterior |
Condiciones de la instalación
Si el sensor está instalado en la caída de la temperatura del ambiente debajo de 0℃, debe hacer bien en las medidas protectoras. En caso del montaje directo del sensor en un agujero directo usando las nueces de acero, tiene que ser fijado en el centro del hilo de vivienda.
Descripción de la función del sensor
Sistema y ajustar el punto que cambia y el intervalo anticipado de los productos de la salida que cambia y de la salida analógica
El cambiar y la salida analógica se pueden fijar usando el extremo de adaptación, allí son específicamente ocho modos de trabajo que pueden ser fijados.
Cada uno de estos ajustes se divide en los pasos siguientes:
En el primer paso, el usuario selecciona una distancia del uno mismo-sistema o pone el sensor en el estado de la onda-pérdida.
En segundo lugar, conecte el terminal de la calibración con la fuente de alimentación o la tierra, y guarde la conexión hasta los centelleos de la luz ámbar (o los centelleos ligeros rojos si se pierde el estado).
En el tercer paso, el usuario selecciona la segunda distancia del uno mismo-sistema o permite que el sensor incorpore el estado de la pérdida de la onda.
En el cuarto paso, conecte el terminal de la calibración con la fuente de la tierra o de alimentación (diverso estado del segundo paso), y guarde la conexión hasta los centelleos de la luz ámbar (o los centelleos ligeros rojos en el caso de la pérdida de la onda).
Hay 8 modos de salida que cambia
1. Modo normalmente abierto de la ventana (productos de la salida analógica para el modo de trabajo linear positivo o el modo de la medida de la distancia).
2. Modo normalmente cerrado de la ventana (el producto de la salida analógica es modo de operación linear negativo o modo llano líquido de la medida).
3. Monopunto normalmente en modo.
4. Modo normalmente cerrado monopunto.
5. Modo normalmente abierto monopunto del intervalo con el lazo de histéresis grande.
6. Modo normalmente cerrado monopunto del intervalo con el lazo de histéresis grande.
7. Si el modo normalmente abierto está detectado.
8. Si el modo normalmente cerrado está detectado.
Sobre productos del modelo de la salida RS485. Descripción de
Hay el modo de operación tres,
1: El modo automático de la medida, el sensor mide continuamente el nivel líquido y la distancia, y el usuario lee los resultados de la medida a través del interfaz 485 en cualquier momento.
2: El usuario no inicia una comunicación 485, el sensor iniciará una medida y divulgará activamente el resultado.
3: El modo de sueño, el producto entra modo de sueño, el usuario primero despierta el sensor a través del interfaz 485, y entonces inicia una medida y obtiene los resultados antes de los sueños del sensor otra vez.
